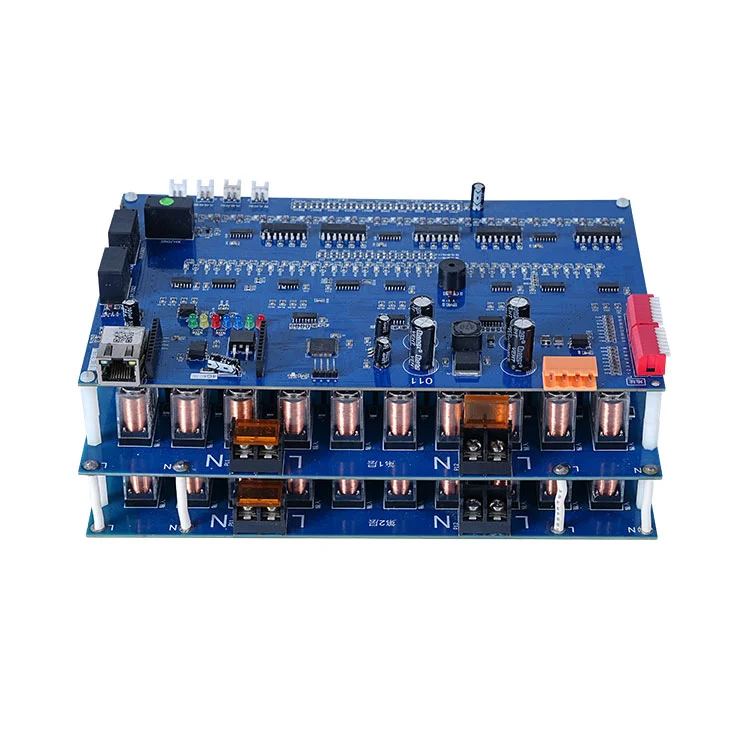

FanwaySMT PCB Assemblynaghahatid ng praktikal na pagganap ng produksyon na higit sa teoretikal na bilis ng paglalagay. Ang aktwal na kahusayan ay apektado ng disenyo ng board, mga bahagi, inspeksyon at supply chain sa paggawa ng electronics.
Sa buong larangan ng pagmamanupaktura ng electronics, ang bilis ng paglalagay ay madalas na sinipi sa mga teoretikal na termino. Gayunpaman, ang pagganap sa totoong mundo ay nakasalalay sa pagiging kumplikado ng board, halo ng bahagi, mga siklo ng inspeksyon, at maging ang katatagan ng supply chain. Ito ang dahilan kung bakit dapat na maunawaan ang mga sukatan ng component-per-hour (CPH) sa loob ng mas malawak na sistema ng produksyon sa halip na bilang isang nakahiwalay na figure.
Sa landscape ng produksyon ng electronics ngayon, ang mga linya ng PCB Assembly ay hindi na nasusuri sa pamamagitan ng pinakamataas na bilis ng makina. Sa halip, sinusukat ang mga ito sa pamamagitan ng napapanatiling throughput sa ilalim ng mga hadlang sa kalidad.
Ang isang high-speed pick-and-place machine ay maaaring mag-advertise ng napakataas na theoretical placement rate, ngunit ang aktwal na production output ay hinuhubog ng:
- Pagbabago ng laki ng bahagi (01005 hanggang malalaking BGA)
- Mga kinakailangan sa katumpakan ng pagkakalagay
- Mga paghinto ng inspeksyon (SPI, AOI, X-ray)
- Changeover time sa pagitan ng pagtakbo ng produkto
- Programming optimization at feeder setup
Nangangahulugan ito na ang "mga bahagi kada oras" ay isang dynamic na hanay sa halip na isang nakapirming halaga.
Karamihan sa mga modernong SMT system ay gumagana sa isang component-per-minute (CPM) na batayan sa antas ng makina. Kapag na-scale sa isang buong linya, maraming makina ang gumagana nang magkatulad, ibig sabihin, ang throughput ay pinagsama-sama ngunit napipigilan din ng mga bottleneck gaya ng mga istasyon ng inspeksyon at pagbabalanse ng reflow.
Sa praktikal na mga termino, ang isang solong advanced na placement head ay maaaring lumampas sa libu-libong mga placement kada oras sa ilalim ng perpektong mga kondisyon, ngunit ang isang buong linya ng PCB Assembly ay dapat isaalang-alang ang pag-synchronize sa pagitan ng maraming yugto.
Ang isang modernong linya ng SMT ay hindi isang solong makina ngunit isang coordinated ecosystem. Ang mga karaniwang yugto ay kinabibilangan ng:
- Solder paste printing (pag-verify ng SPI)
- Mataas na bilis ng paglalagay ng bahagi
- Reflow paghihinang
- Optical at structural inspection (AOI/X-ray)
- Functional na pagsubok
Ang bawat yugto ay nakakaimpluwensya sa epektibong throughput ng buong system. Kahit na napakabilis ng pagkakalagay, ang downstream na inspeksyon at correction loop ay nagsisiguro ng katatagan at binabawasan ang pagpapalaganap ng depekto.
Ang isa sa pinakamahalagang salik na nakakaapekto sa throughput ay ang pagwawasto ng paningin ng makina. Ang mga advanced na SMT system ay gumagamit ng real-time na optical alignment upang itama ang posisyon ng bahagi bago ilagay.
Pinapayagan nito ang modernoSMT PCB Assemblymga linya upang mapanatili ang katumpakan ng antas ng micron, madalas sa loob ng ±25μm. Bagama't pinapabuti nito ang pagiging maaasahan, nagpapakilala rin ito ng mga micro-pause sa daloy ng trabaho na dapat na balanse laban sa bilis.
Ang resulta ay isang sistema kung saan ang "mabilis" ay tinukoy hindi lamang sa pamamagitan ng hilaw na bilis ng pagkakalagay ngunit sa pamamagitan ng kung gaano kahusay ang mga pagwawasto sa katumpakan ay isinama.
Upang mas maunawaan ang tunay na throughput, isaalang-alang ang isang kapaligiran sa produksyon ng maraming linya. Sa kasong ito, ang Fanway ay nagpapatakbo ng 8 SMT na linya na may mataas na bilis na kakayahan sa paglalagay.
Ang bawat linya ay maaaring makamit ang napakataas na dami ng placement sa loob ng 24 na oras na cycle. Gayunpaman, ang aktwal na output ay naiimpluwensyahan ng pagiging kumplikado ng produkto at mga siklo ng inspeksyon.
| Parameter | Karaniwang Saklaw ng Halaga | Mga Tala |
| Bilis ng pagkakalagay sa bawat linya | Hanggang 10 milyong placement / 24h | Theoretical maximum sa ilalim ng optimized na mga kondisyon |
| Saklaw ng bahagi | 01005 hanggang 50mm×50mm BGAs | May kasamang fine-pitch at malalaking pakete |
| Saklaw ng inspeksyon | 100% SPI + AOI + X-ray | Multi-stage na pag-verify |
| Prototype turnaround | ~72 oras | Mabilis na mga ikot ng pagpapatunay |
| Target na rate ng depekto | <0.5% | Nakadepende sa proseso |
Sa pagsasagawa, ang output ng PCB Assembly ay pinakamahusay na nauunawaan bilang balanse sa pagitan ng bilis at katatagan. Ang high-speed na operasyon ay dapat na patuloy na mapatunayan ng mga sistema ng inspeksyon upang matiyak ang pare-parehong kalidad.
Ang isang karaniwang maling kuru-kuro sa produksyon ng electronics ay ang mas mabilis na paglalagay ay palaging humahantong sa mas mataas na kahusayan. Sa katotohanan, ang sobrang bilis na walang kontrol ay maaaring magpakilala ng mga nakatagong inefficiencies.
Kapag lumampas ang bilis ng placement sa pinakamainam na mga threshold ng proseso, maaaring lumitaw ang ilang isyu:
- Misaligned na mga bahagi na nangangailangan ng muling paggawa
- Solder bridging o tombstoning effect
- Tumaas na mga rate ng pagtanggi sa inspeksyon
- Karagdagang mga cycle ng pag-debug sa panahon ng pagsubok
Hindi agad lumalabas ang mga isyung ito sa mga raw throughput na numero ngunit makabuluhang nakakaapekto sa mga huling timeline ng paghahatid.
Para sa kadahilanang ito, modernoSMT PCB Assemblyang mga estratehiya ay inuuna ang balanseng pag-optimize kaysa sa pinakamataas na teoretikal na bilis.
Higit pa sa kakayahan ng makina, ang proseso ng engineering ay gumaganap ng isang pangunahing papel sa pagpapanatili ng matatag na output ng produksyon.
Kabilang sa mga pangunahing elemento ang:
- Pagsusuri ng DFM (Design for Manufacturability) upang bawasan ang pagiging kumplikado ng placement
- Na-optimize na pagsasaayos ng feeder upang mabawasan ang oras ng idle ng makina
- Real-time na feedback loops sa pagitan ng AOI at placement system
- Koordinasyon ng supply chain upang maiwasan ang mga pagkaantala sa materyal
Tinitiyak ng mga salik na ito na ang high-speed na kakayahan ay isasalin sa pare-parehong real-world na pagganap ng produksyon.
Ang iba't ibang uri ng produkto ay nangangailangan ng iba't ibang mga configuration ng SMT. Ang consumer electronics, industrial control boards, at automotive modules ay nagpapataw ng iba't ibang mga hadlang sa densidad ng pagkakalagay at higpit ng inspeksyon.
Ang isang nababaluktot na kapaligiran ng PCB Assembly ay dapat na umangkop sa mga line configuration nang pabago-bago kaysa umasa sa isang nakapirming setup.
Kapag sinusuri ang kakayahan ng PCB Assembly sa mga tuntunin ng mga bahagi kada oras, mas makabuluhan na isaalang-alang ang performance sa antas ng system kaysa sa mga nakahiwalay na detalye ng makina.
Lumilitaw ang tatlong pangunahing takeaway:
- Ang throughput ay nakasalalay sa buong chain ng produksyon, hindi lamang ang bilis ng pagkakalagay.
- Ang mga sistema ng inspeksyon ay mahalaga sa katatagan ng output, hindi opsyonal na overhead.
- Ang tunay na kahusayan ay nakakamit sa pamamagitan ng balanse sa pagitan ng bilis, katumpakan, at repeatability.
Sa modernong electronics development, ang balanseng ito ay kadalasang mas mahalaga kaysa sa peak numerical performance.
Sa huli,SMT PCB AssemblyAng pagganap ay dapat na maunawaan bilang isang pinagsama-samang balanse ng mataas na bilis ng paglalagay, kontrol sa katumpakan, at inspeksyon ng maraming layer—pagtitiyak na ang mga electronic system ay maaaring lumipat mula sa konsepto patungo sa maaasahang pagpapatupad na may predictable na katatagan.
