Dalubhasa sa Fanway ang paghahatid ng mahusay at maaasahang mga serbisyo sa pagpupulong ng PCB, na tumpak na naayon sa iyong natatanging mga kinakailangan upang mapabilis ang tagumpay ng iyong produkto.

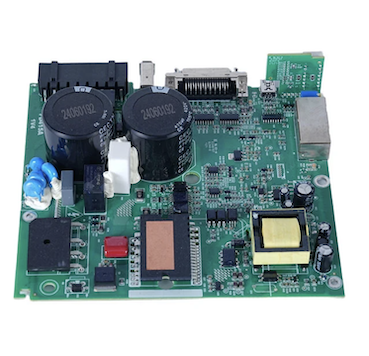

Pinagsasama ng High Precision Micro BGA Ball Grid Array PCB Assembly na serbisyo ng Fanway ang precision placement equipment, kinokontrol na thermal profiling, at 2D/3D X-ray inspection para makamit ang maaasahang solder joints sa ilalim ng component body. Sinusuportahan ng katumpakan ng placement ang mga fine-pitch na BGA hanggang sa 0.25mm, na may mga reflow profile na naka-calibrate upang maiwasan ang voiding, warpage, at head-in-pillow na mga depekto. Kasama sa serbisyo ng BGA Printed Circuit Boards Manufacturing ang PCB layout optimization para sa BGA routing, component sourcing sa pamamagitan ng mga awtorisadong supply chain, at post-assembly inspection laban sa IPC-A-610 acceptance criteria. Para sa mga board na nangangailangan ng pagpapalit o pag-upgrade ng component, ang serbisyo ay nagbibigay ng BGA removal, pad cleaning, reballing, at reattachment gamit ang mga kinokontrol na thermal profile.
Ang BGA (Ball Grid Array) PCB assembly ay ang proseso ng pag-mount ng mga bahagi ng Ball Grid Array sa isang naka-print na circuit board gamit ang surface mount technology. Hindi tulad ng mga tradisyunal na pakete na may mga lead sa paligid ng perimeter, ang mga bahagi ng BGA ay may hanay ng mga solder ball na nakaayos sa isang grid sa ilalim na bahagi ng device. Sa panahon ng pagpupulong, inilalagay ang BGA sa mga pad na naka-solder at dumaan sa isang reflow oven, kung saan natutunaw ang mga bolang panghinang upang bumuo ng parehong mga de-koryente at mekanikal na koneksyon. Dahil ang mga kasukasuan ay nakatago sa ilalim ng bahagi ng katawan, hindi ma-verify ng karaniwang visual na inspeksyon ang kalidad ng panghinang; Kinakailangan ang inspeksyon ng X-ray.
| Uri ng Package | Buong Pangalan | Materyal na substrate | Mga katangian | Mga Karaniwang Aplikasyon |
|---|---|---|---|---|
| PBGA | Plastic BGA | Plastic | Cost-effective, katamtamang thermal performance | Mga microcontroller, mga module ng memorya |
| CBGA | Ceramic BGA | Ceramic | Hermetic sealing, mataas na pagiging maaasahan, CTE mismatch sa PCB | Aerospace, militar, high-reliability system |
| FCBGA | Flip-Chip BGA | Ceramic o high-performance na plastic | Maikling landas ng signal, mababang inductance, mahusay na thermal performance | Mataas na pagganap na mga CPU, GPU, mga processor ng AI |
| Micro BGA | Micro BGA | Plastic o organic | Fine pitch (mas mababa sa 0.5mm), compact footprint | Mga smartphone, nasusuot, mga portable na device |
Ang proseso ng High Precision Micro BGA Ball Grid Array PCB Assembly ay sumusunod sa isang kinokontrol na pagkakasunud-sunod upang matiyak ang pinagsamang pagiging maaasahan:
1. Paghahanda ng PCB at application ng solder paste
Ang solder paste ay naka-print sa mga PCB pad gamit ang isang stencil. Ang dami ng i-paste at pagkakahanay ay kritikal; ang hindi sapat na paste ay humahantong sa mga pagbukas, habang ang labis na paste ay nagdudulot ng bridging.
2. BGA placement
Ang bahagi ng BGA ay inilalagay sa mga solder-paste na pad gamit ang automated pick-and-place equipment na may vision alignment. Ang katumpakan ng pagkakalagay ay dapat nasa loob ng mga micron upang matiyak na ang bawat bolang panghinang ay nakahanay sa katumbas nitong pad.
3. Reflow paghihinang
Ang naka-assemble na board ay dumadaan sa isang reflow oven na may kinokontrol na thermal profile. Kasama sa profile ang preheat, soak, reflow, at cooling stages, bawat isa ay naka-calibrate sa partikular na BGA package at solder alloy (SAC305 lead-free o Sn63Pb37 eutectic). Pinipigilan ng wastong profiling ang voiding, warpage, at head-in-pillow defects.
4. Paglamig at solidification
Ang board ay pinalamig sa isang kinokontrol na rate upang patigasin ang mga joints ng panghinang. Ang mabilis na paglamig ay maaaring magdulot ng stress; mabagal na paglamig ay maaaring maging sanhi ng paglaki ng butil. Ang rate ng paglamig ay tumutugma sa board at mga sangkap na materyales.
5. Inspeksyon
Ang inspeksyon ng X-ray ay sapilitan para sa mga BGA assemblies dahil optically hidden ang mga joints. Nagbibigay ang 2D X-ray ng top-down na imaging para sa magkasanib na hugis at pagkakahanay; Nagbibigay ang 3D X-ray (CT) ng mga cross-sectional na view para sa void analysis at defect detection Sinusukat ang porsyento ng voiding laban sa pamantayan sa pagtanggap ng IPC-A-610.
6. Mga pangalawang proseso
Depende sa mga kinakailangan, ang mga board ay maaaring sumailalim sa paglilinis, conformal coating, o functional testing pagkatapos ng BGA assembly.
Ang High Precision Micro BGA Ball Grid Array PCB Assembly ay nagpapakita ng mga natatanging hamon sa inspeksyon dahil nakatago ang mga solder joints. Gumagamit ang Fanway ng maraming paraan ng inspeksyon para i-verify ang pinagsamang integridad:
X-ray inspeksyon (2D at 3D)
Ang X-ray ay nagbibigay ng hindi mapanirang imaging ng lahat ng BGA solder joints. Ang magagandang joint ay lilitaw na pare-parehong pabilog na may pare-parehong laki sa kabuuan ng array. Nakikita ng X-ray ang mga voids, bridging, opens, head-in-pillow defects, at hindi sapat na basa. Ang porsyento ng pagwawalang-bisa ay kinakalkula at inihambing laban sa mga limitasyon sa pagtanggap ng IPC-A-610.
Automated optical inspection (AOI)
Bagama't hindi nakikita ng AOI ang katawan ng BGA, sinisiyasat nito ang pagkakahanay ng bahagi, pagkakatugma, at mga nakapaligid na solder joint. Bine-verify din nito ang presensya at tamang oryentasyon ng BGA.
In-circuit testing (ICT)
Bine-verify ng ICT ang electrical connectivity ng BGA sa PCB, tinitingnan kung may shorts, opens, at tamang component value.
Functional na pagsubok
Ang pinagsama-samang board ay nasubok sa ilalim ng mga kondisyon ng pagpapatakbo upang kumpirmahin ang pagganap ng BGA sa detalye.
Kapag ang isang bahagi ng High Precision Micro BGA Ball Grid Array PCB Assembly ay may depekto o nangangailangan ng kapalit, isinasagawa ang BGA rework gamit ang espesyal na kagamitan at kinokontrol na thermal profile. Kasama sa proseso ang:
1. Pag-alis ng bahagi: Ang board ay preheated mula sa ibaba upang maiwasan ang warping. Ang isang nangungunang pampainit ay naglalapat ng isang naisalokal na thermal profile upang matunaw ang mga bolang panghinang. Inaangat ng vacuum pickup tube ang component kapag natunaw na ang solder. Ang pagpilit o pag-pry sa bahagi ay maiiwasan upang maiwasan ang pagkasira ng pad.
2. Paglilinis ng pad– Ang natitirang solder ay tinanggal mula sa mga PCB pad gamit ang desoldering braid at flux. Ang mga pad ay nililinis at siniyasat para sa pinsala.
3. Reballing– Para sa mga bahagi na gagamitin muli, ang mga lumang solder ball ay aalisin at ang mga bagong solder sphere ay nakakabit gamit ang reballing stencil at reflow. Ang bahagi ay pinapalitan, nakahanay sa stencil, at pinainit upang ikabit ang mga bagong sphere.
3. Pagpapalit ng sangkap– Ang reballed o bagong bahagi ay nakahanay sa mga PCB pad at ni-reflow gamit ang isang kinokontrol na thermal profile.
4. Inspeksyon pagkatapos ng muling paggawa– Kinukumpirma ng inspeksyon ng X-ray na matagumpay ang muling paggawa at ang mga bagong joint ay nakakatugon sa pamantayan sa pagtanggap.
Ang High Precision Micro BGA Ball Grid Array PCB Assembly ay mahalaga para sa mga application na nangangailangan ng mataas na I/O density, integridad ng signal, at thermal performance:
AI at high-performance computing: Ang mga GPU, AI accelerator, at server processor ay gumagamit ng malalaking FCBGA package na may libu-libong koneksyon.
Telekomunikasyon: Ang 5G baseband chips, network processor, at switching ASICs ay nangangailangan ng fine-pitch na BGA para sa mataas na bilis ng paghahatid ng data.
Mga kagamitang medikal: Ang mga kagamitan sa diagnostic imaging, mga monitor ng pasyente, at mga portable na medikal na instrumento ay gumagamit ng BGA para sa mga compact, maaasahang electronics.
Kontrol sa industriya: Ang mga PLC, motor drive, at automation controller ay gumagamit ng BGA para sa pagproseso at mga function ng komunikasyon.
Consumer electronics: Gumagamit ng micro BGA ang mga smartphone, tablet, at wearable para sa mga disenyong limitado sa espasyo.
Katumpakan na kakayahan sa paglalagay
Sinusuportahan ng placement equipment ng Fanway ang fine-pitch na BGA hanggang sa 0.25mm, na may vision alignment na tinitiyak na ang bawat solder ball ay nakahanay sa pad nito. Ang katumpakan ng pagkakalagay ay pinananatili sa pamamagitan ng automated na pagkakalibrate at real-time na feedback.
Kinokontrol na reflow profiling
Ang mga reflow oven na may multi-zone temperature control ay nagbibigay-daan sa mga tumpak na thermal profile para sa iba't ibang uri ng BGA package at solder alloy. Ang mga profile ay binuo at napatunayan para sa bawat pagpupulong upang maiwasan ang pagwawalang-bisa at pag-warpage.
X-ray inspeksyon
Ang 2D at 3D X-ray inspection system ay nagpapatunay ng magkasanib na kalidad para sa bawat BGA sa bawat board. Ang porsyento ng pagwawalang-bisa ay sinusukat at naidokumento.
BGA rework at reballing
Nagbibigay ang Fanway ng BGA removal, pad cleaning, reballing, at mga serbisyo sa pagpapalit gamit ang mga dedikadong rework station na may split-vision optics at kinokontrol na thermal profile. Isinasagawa ang muling paggawa sa mga pamantayan ng IPC-7711/7721.
End-to-end na serbisyo
Mula sa PCB layout optimization para sa BGA routing sa pamamagitan ng component sourcing, assembly, inspection, at rework, nagbibigay ang Fanway ng kumpletong BGA PCB assembly services sa pamamagitan ng iisang punto ng contact.
Mga Sertipikasyon
Ang Fanway ay may hawak na mga sertipikasyon ng ISO9001, ISO13485, at IATF16949, na may mga proseso ng pagpupulong na sumusunod sa mga pamantayan ng IPC-A-610 at IPC-7095.
Q: Ano ang pinakamababang BGA pitch na maaaring i-assemble ng Fanway?
A: Sinusuportahan ng Fanway ang BGA assembly hanggang 0.25mm pitch. Kasama sa mga karaniwang pitch ang 1.0mm, 0.8mm, 0.65mm, 0.5mm, at 0.4mm.
Q: Anong inspeksyon ang ginagawa sa BGA assemblies?
A: Ang X-ray inspection (2D at 3D) ay sapilitan para sa lahat ng BGA assemblies. Ang porsyento ng pagpapawalang bisa ay sinusukat laban sa pamantayan ng IPC-A-610. Isinasagawa rin ang AOI, ICT, at functional testing kung kinakailangan.
Q: Maaari bang i-rework ng Fanway ang isang BGA na nabigo?
A: Oo. Nagbibigay ang Fanway ng pag-alis ng BGA, paglilinis ng pad, pag-reball, at pagpapalit gamit ang mga nakalaang istasyon ng rework na may mga kinokontrol na thermal profile. Isinasagawa ang muling paggawa sa mga pamantayan ng IPC-7711/7721.
Q: Ano ang karaniwang lead time para sa BGA PCB assembly?
A: Ang mga prototype na BGA assemblies ay karaniwang nagpapadala sa loob ng 5 hanggang 7 araw ng trabaho. Ang mga order ng dami ay naka-iskedyul batay sa availability ng bahagi at pagiging kumplikado ng board.
Q: Anong mga uri ng BGA package ang sinusuportahan ng Fanway?
A: Sinusuportahan ng Fanway ang mga pakete ng PBGA, CBGA, FCBGA, at micro BGA. Ang pagkuha ng bahagi ay pinangangasiwaan sa pamamagitan ng mga awtorisadong supply chain upang matiyak ang pagiging tunay.
