Sa mabilis na mundo ng pagmamanupaktura ng electronics, kung saan ang mga compact na disenyo, magaan na istruktura, at higit na mahusay na pagganap ay mahalaga,Matigas na Flex PCBlumitaw bilang isa sa mga pinaka -makabagong solusyon. Ang pagsasama -sama ng tibay ng mga mahigpit na board na may kakayahang umangkop ng mga nababaluktot na circuit, ang mahigpit na flex PCB ay muling nagbabago kung paano dinisenyo ng mga inhinyero ang lahat mula sa mga elektronikong consumer hanggang sa mga sistema ng aerospace. Sa artikulong ito, sumisid kami ng malalim sa kung ano ang mahigpit na Flex PCBs, kung paano sila gumagana, kung bakit sila ay nagiging popular, at kung paano ginagawa ng kanilang mga natatanging mga parameter ang pinakamainam na pagpipilian para sa mga application na may mataas na demand.

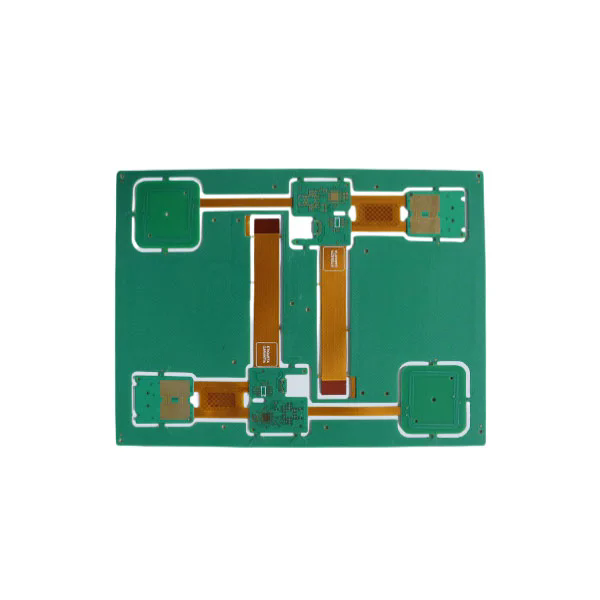

Ang isang mahigpit na Flex PCB ay isang hybrid na naka -print na circuit board na nagsasama ng parehong matibay at nababaluktot na mga substrate sa isang solong, walang tahi na disenyo. Hindi tulad ng tradisyonal na mahigpit na PCB, na kung saan ay ganap na binubuo ng matigas na FR4 o mga katulad na materyales, o puro nababaluktot na mga circuit na gumagamit ng mga pelikulang polyimide, pinagsama ang mga Flex PCB sa parehong mga teknolohiya upang ma -maximize ang pagganap at kalayaan ng disenyo.
Sa core nito, ang mahigpit na seksyon ay sumusuporta sa mga sangkap na nangangailangan ng mekanikal na katatagan, tulad ng mga konektor, microcontroller, o integrated circuit, habang ang nababaluktot na seksyon ay nagbibigay -daan sa board na yumuko, tiklop, o iuwi sa ibang bagay upang magkasya sa mga compact enclosure. Ginagawa nitong mahigpit na flex PCBS perpekto para sa mga aplikasyon kung saan ang puwang ay limitado ngunit ang mataas na pagiging maaasahan ay mahalaga.
Integridad ng Signal: Ang mas maiikling magkakaugnay sa pagitan ng mahigpit at flex layer ay mabawasan ang pagkawala ng signal at pagbutihin ang paghahatid ng data ng high-speed.
Mechanical Versatility: Ang nababaluktot na seksyon ay nagbibigay -daan sa natitiklop, na binabawasan ang pangkalahatang laki ng aparato at tinanggal ang napakalaking mga kable.
Pagpapahusay ng pagiging maaasahan: Pagsasama ng Flex at Rigid na mga bahagi sa isang solong PCB ay nagpapaliit sa mga joints at konektor ng solder, na karaniwang mga punto ng pagkabigo.
Ang timpla ng kakayahang umangkop sa pagganap at disenyo ay gumawa ng mahigpit na mga FLEX PCB na lalong mahalaga sa mga industriya tulad ng mga aparatong medikal, elektronikong militar, mga sistema ng automotiko, at mga gadget ng consumer.
Ang mga tagagawa ng electronics ay madalas na nahaharap sa isang kritikal na desisyon kapag pumipili ng mga uri ng PCB: Dapat ba silang gumamit ng isang tradisyunal na mahigpit na PCB, isang nababaluktot na PCB, o isang mahigpit na Flex PCB? Narito ang mga pangunahing dahilan kung bakit ang mahigpit na Flex PCB ay nagiging piniling pagpipilian para sa mga advanced na disenyo.
| Tampok | Matigas na PCB | Nababaluktot na PCB | Matigas na Flex PCB |
|---|---|---|---|
| Paggamit ng Space | Limitado | Mahusay | Mahusay |
| Mekanikal na tibay | Mataas | Katamtaman | Mataas |
| Kakayahang umangkop sa disenyo | Mababa | Mataas | Mataas |
| Integridad ng signal | Katamtaman | Katamtaman | Mahusay |
| Pagiging kumplikado ng pagpupulong | Mataas (mas maraming konektor) | Mataas | Mababa |
| Pagiging maaasahan | Mabuti | Katamtaman | Mahusay |
Nag -aalok ang Rigid Flex PCB ng pinakamahusay sa parehong mga mundo sa pamamagitan ng pagsasama ng katatagan ng mahigpit na mga PCB na may kakayahang umangkop ng mga nababaluktot na circuit. Nagreresulta ito sa:
Mga Disenyo ng Compact: Mahalaga para sa mga smartphone, mga suot na aparato, at mga aparato ng IoT.
Nabawasan ang timbang: Kritikal para sa aerospace, drone, at mga aplikasyon ng automotiko.
Mas kaunting mga puntos ng koneksyon: Binabawasan ang mga potensyal na puntos ng pagkabigo at nagpapabuti sa habang -buhay na produkto.
Pinahusay na Pagganap: Nagpapanatili ng higit na mahusay na paghahatid ng signal kahit na sa mga application na may mataas na dalas.
Mga aparatong medikal: mga pacemaker, mga sistema ng imaging, at mga tool sa kirurhiko.
Aerospace & Defense: Avionics, Radar Systems, at Military-Grade Electronics.
Automotiko: Advanced na Mga Sistema ng Pagtitaka sa Pagmamaneho (ADAS), Mga Sistema ng Infotainment, at Pamamahala ng Baterya ng EV.
Mga elektronikong consumer: mga smartphone, tablet, camera, at gaming console.
Sa pamamagitan ng pagpapagana ng miniaturization habang pinapanatili ang integridad ng istruktura, ang mahigpit na Flex PCB ay naging isang kailangang-kailangan na sangkap sa mga susunod na henerasyon na elektronikong aparato.
Kapag pumipili ng isang mahigpit na Flex PCB supplier, ang pag -unawa sa mga teknikal na mga parameter ay mahalaga. Tinitiyak ng mataas na kalidad na pagmamanupaktura ang tibay, pagganap, at pagsunod sa mahigpit na pamantayan sa industriya. Nasa ibaba ang isang buod ng mga pangunahing pagtutukoy ng produkto na tumutukoy sa isang mahusay na mahigpit na Flex PCB:
| Parameter | Pagtukoy |
|---|---|
| Materyal | FR4, Polyimide, Alagang Hayop |
| Bilang ng layer | 2 hanggang 20+ layer |
| Kapal ng tanso | 0.5 oz hanggang 4 oz |
| Min. Linya ng Linya/Spacing | 0.075 mm / 0.075 mm |
| Laki ng butas | Min. 0.1 mm |
| Flex bend radius | Kasing mababa ng 0.5 mm |
| Tapos na ang ibabaw | Enig, Hasl, OSP, Immersion Silver, Gold Plating |
| Temperatura ng pagpapatakbo | -40 ° C hanggang +150 ° C. |
| Control control | ± 10% |
| Mga sertipikasyon | ROHS, UL, ISO9001, IPC-6013 |
Tinitiyak ng mga pagtutukoy na ito na ang PCB ay nagpapanatili ng mataas na pagganap ng elektrikal at huminto sa malupit na mga kondisyon sa kapaligiran. Ang mga tagagawa na dalubhasa sa mahigpit na flex PCB ay gumagamit ng mga advanced na pamamaraan ng katha tulad ng pagbabarena ng laser, kinokontrol na impedance ruta, at awtomatikong optical inspeksyon upang masiguro ang katumpakan at pagiging maaasahan.
Ang pagpili ng tamang tagagawa ay kritikal lamang tulad ng pagpili ng tamang disenyo ng PCB. Narito ang isang checklist upang matulungan kang suriin ang isang maaasahang mahigpit na Flex PCB supplier:
Kadalubhasaan sa engineering: Tiyakin na ang tagagawa ay may karanasan sa paghawak ng kumplikadong multilayer rigid flex PCB na disenyo.
Kalidad ng materyal: Gumamit lamang ng high-grade FR4 at polyimide upang matiyak ang tibay at kakayahang umangkop.
Kalidad ng Kalidad: Maghanap ng mahigpit na mga protocol ng pagsubok, kabilang ang AOI, pagsubok sa impedance, at mga pagsubok sa thermal stress.
Mga pagpipilian sa pagpapasadya: Pumili ng isang tagapagtustos na nag -aalok ng mga pinasadyang solusyon para sa iyong mga tiyak na kinakailangan sa aplikasyon.
Ang oras ng tingga at scalability: Ang mabilis na prototyping na sinamahan ng kakayahang mag -scale para sa paggawa ng masa ay mahalaga.
Ang Fanyway ay isang nangungunang mahigpit na tagagawa ng Flex PCB na may mga taon ng karanasan na naghahatid ng mga de-kalidad na solusyon para sa mga industriya kabilang ang medikal, automotiko, aerospace, at elektronikong consumer. Ang aming mga produkto ay ginawa gamit ang state-of-the-art na kagamitan, sumunod sa mga pamantayan ng IPC-6013, at sumailalim sa mahigpit na kalidad ng pagsubok upang matiyak ang pagganap ng top-tier.
Kung kailangan mo ng isang kumplikadong disenyo ng multilayer o isang prototype na epektibo, ang Fanyway ay nagbibigay ng komprehensibong suporta mula sa konsultasyon ng disenyo hanggang sa pangwakas na produksyon.
Q1. Ano ang mga pangunahing pakinabang ng paggamit ng mahigpit na flex PCB sa disenyo ng produkto?
A1. Pinapayagan ang mahigpit na flex PCB para sa mga compact na disenyo, bawasan ang pangkalahatang timbang, mabawasan ang mga magkakaugnay, at mapahusay ang integridad ng signal. Ang mga benepisyo na ito ay ginagawang perpekto para sa mga industriya kung saan kritikal ang pagiging maaasahan at miniaturization, tulad ng aerospace, automotive, at teknolohiyang medikal.
Q2. Ang mga mahigpit na Flex PCB ay mas mahal kaysa sa tradisyonal na mahigpit na PCB?
A2. Habang ang paunang gastos sa pagmamanupaktura ng mahigpit na Flex PCB ay maaaring mas mataas, madalas nilang bawasan ang pangkalahatang mga gastos sa produksyon sa pamamagitan ng pagliit ng mga konektor, pagpapabuti ng pagiging maaasahan, at pagpapagana ng mahusay na pagpupulong. Sa mga application na may mataas na pagganap, naghahatid sila ng makabuluhang pagtitipid ng gastos sa lifecycle ng produkto.
Ang mahigpit na flex PCB ay muling tukuyin ang mga modernong electronics sa pamamagitan ng pagbibigay ng hindi magkatugma na kakayahang umangkop, pagiging maaasahan, at pagganap. Pinapagana nila ang mga inhinyero na lumikha ng mga compact ngunit matatag na mga produkto na nakakatugon sa lumalaking hinihingi ng mga industriya na nagmula sa teknolohiyang medikal hanggang sa aerospace.
SaFalway, Dalubhasa namin sa pagmamanupaktura ng mataas na kalidad na mahigpit na Flex PCBs na naaayon sa iyong mga pangangailangan. Sa aming mga pasilidad sa paggupit, mahigpit na mga protocol sa pagsubok, at kadalubhasaan sa engineering, tinutulungan ka naming makamit ang pinakamainam na pagganap at pagiging maaasahan para sa iyong mga produkto.
Handa nang dalhin ang iyong disenyo ng electronics sa susunod na antas?Makipag -ugnay sa aminNgayon upang talakayin ang iyong proyekto at matuklasan kung paano maihatid ng Fanyway ang perpektong mahigpit na solusyon sa Flex PCB.
-
