Ang nababaluktot na nakalimbag na circuit board (FPC PCB) ay nasa gitna ng mabilis na umuusbong na industriya ng elektronika ngayon. Habang ang mga aparato ay nagiging mas maliit, mas magaan, at mas malakas,FPC PCBAng teknolohiya ay lumitaw bilang isang kritikal na solusyon para sa pagkamit ng mga compact na disenyo nang hindi nakompromiso ang pagganap. Sa pamamagitan ng pagsisid ng malalim sa mga pagtutukoy ng materyal, mga parameter ng pagganap, at mga advanced na pamamaraan sa pagmamanupaktura, bibigyan ka namin ng isang malinaw na pag -unawa sa kanilang mga pakinabang at tulungan kang gumawa ng mga kaalamang desisyon para sa iyong susunod na proyekto.

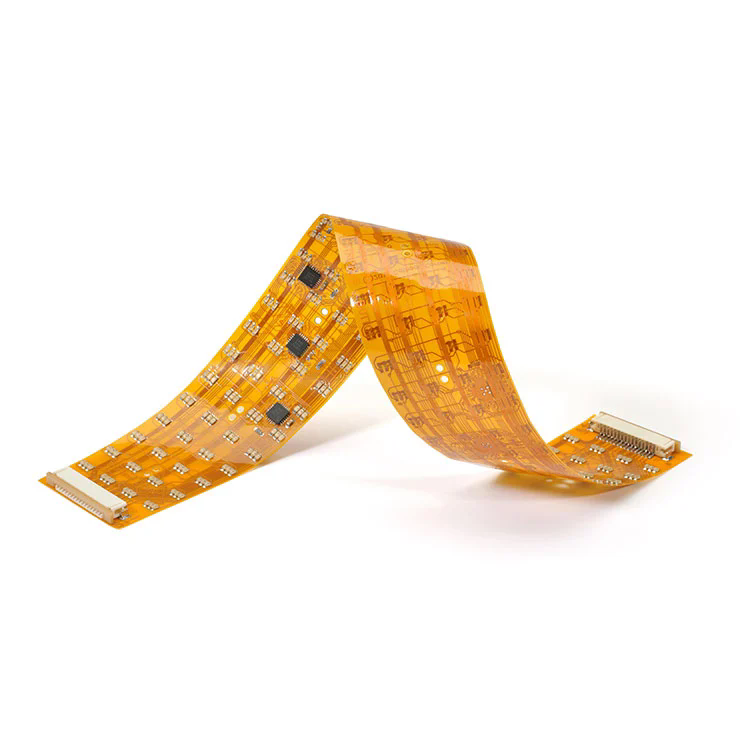

Ang isang FPC PCB (nababaluktot na nakalimbag na circuit board) ay isang lubos na madaling iakma na electronic interconnect na gawa sa manipis, nababaluktot na mga materyales. Hindi tulad ng tradisyonal na mahigpit na PCB, ang mga FPC ay maaaring yumuko, tiklop, at iuwi sa ibang bagay, na nagpapahintulot sa mga tagagawa na magdisenyo ng mas maliit at mas magaan na aparato nang hindi nakompromiso sa pagganap ng elektrikal.
Ang istraktura ay karaniwang kasama ang:
Base Material: Polyimide (PI) o Polyester (PET) Film para sa kakayahang umangkop.
Conductive Layer: Copper foil para sa mahusay na kasalukuyang paghahatid.
Layer ng malagkit: Tinitiyak ang malakas na pag -bonding sa pagitan ng tanso at substrate.
Proteksyon na overlay: Nagbibigay ng pagkakabukod at proteksyon ng mekanikal.
Ang isang FPC PCB ay gumana tulad ng isang tradisyonal na PCB ngunit nag -aalok ng mekanikal na kakayahang umangkop. Kapag isinama sa isang aparato, maaari itong ikonekta ang iba't ibang mga elektronikong sangkap sa buong dinamikong o nakakulong na mga puwang. Halimbawa, sa mga smartphone, ikinonekta ng FPC PCB ang mainboard sa display sa pamamagitan ng mga mekanismo ng bisagra habang pinapanatili ang matatag na paghahatid ng signal.
Ang FPC PCB ng Fanway ay ininhinyero ng katumpakan at pagiging maaasahan sa isip. Nasa ibaba ang isang pangkalahatang -ideya ng mga pangunahing pagtutukoy:
| Parameter | Pagtukoy | Paglalarawan |
|---|---|---|
| Base material | Polyimide / Alagang Hayop | Tinitiyak ang tibay at mataas na kakayahang umangkop |
| Kapal ng tanso | 1oz / 2oz | Humahawak ng iba't ibang mga kasalukuyang kapasidad |
| Bilang ng layer | 1-6 mga layer | Sinusuportahan ang simple sa mga kumplikadong disenyo ng circuit |
| Tapos na ang ibabaw | Enig / osp / hasl | Pinoprotektahan ang tanso at nagpapabuti sa panghinang |
| Min. Lapad ng bakas | 0.05 mm | Pinapayagan ang ruta ng high-density circuit |
| Min. Laki ng butas | 0.1 mm | Angkop para sa mga application ng micro-via |
| Operating temp. | -40 ° C hanggang +150 ° C. | Gumaganap maaasahan sa matinding mga kapaligiran |
| Bend radius | Kasing mababa ng 1 mm | Perpekto para sa mga dynamic na baluktot na mga sitwasyon |
| Control control | ± 10% pagpapaubaya | Tinitiyak ang matatag na integridad ng signal |
Ang mga parameter na ito ay ginagawang perpekto ng FPC PCB para sa mga industriya na hinihingi ang miniaturization, kakayahang umangkop, at tibay.
Ang natatanging bentahe ng FPC PCB ay humantong sa malawakang pag -aampon sa maraming sektor:
Mga Smartphone at Tablet: Compact Interconnect sa pagitan ng mga display, baterya, at mga processors.
Mga Nakasuot na aparato: Ang mga ultra-manipis na FPC ay nagbibigay ng walang tahi na pagsasama para sa mga relo, fitness tracker, at mga headset ng VR.
Mga Laptops at Gaming Console: Ang mga high-density na nababaluktot na circuit ay nagpapabuti sa pagiging maaasahan ng signal sa masikip na enclosure.
ADAS & INFOTAINMENT: Ang nababaluktot na PCB ay matiyak na matatag na mga koneksyon sa loob ng limitadong mga puwang ng dashboard.
LED Systems ng Pag-iilaw: Ang pinahusay na paglaban ng init ay sumusuporta sa mataas na pagganap na pag-iilaw ng automotiko.
Pamamahala ng Baterya: Ang FPC PCBs ay huminto sa panginginig ng boses at pagbabagu -bago ng temperatura sa mga EV.
Mga aparato sa Imaging Imaging: Ang mga nababaluktot na disenyo ay sumusuporta sa mga compact na mga scanner ng medikal.
Nakasuot ng Monitor ng Kalusugan: Magaan at Biocompatible Circuits Paganahin ang Mga Disenyo ng Pasyente-Friendly.
Mga tool sa kirurhiko: Mga instrumento ng katumpakan ng kapangyarihan ng FPCS ng FPCS sa minimally invasive surgeries.
Robotics & Automation: Ang Dynamic Bending Capability ay nagbibigay -daan sa pagsasama sa mga robotic arm.
Mga instrumento ng Aerospace: Ang matinding paglaban sa temperatura ay nagsisiguro ng pangmatagalang pagiging maaasahan.
5G & IoT Solutions: Ang paghahatid ng signal ng high-speed ay sumusuporta sa mga susunod na henerasyon na network.
Nagbibigay ang FPC PCB ng maraming mga benepisyo na ginagawang kailangang -kailangan sa mga advanced na electronics:
Sa pamamagitan ng pagpapalit ng mga napakalaking kable ng mga kable, binabawasan ng FPC ang pangkalahatang laki ng aparato at bigat ng timbang.
Baluktot, tiklop, at twist nang hindi nawawala ang pagganap, pagpapagana ng mga compact na layout sa mga kumplikadong asembleya.
Sa mas kaunting mga puntos ng magkakaugnay at mga kasukasuan ng panghinang, ang mga FPC ay mabawasan ang mga panganib sa pagkabigo at pagbutihin ang kahabaan ng buhay.
Dinisenyo upang mapaglabanan ang matinding mga kondisyon sa kapaligiran, mainam sila para sa automotiko, aerospace, at pang -industriya na aplikasyon.
Ang kinokontrol na impedance ay nagsisiguro ng mahusay, matatag, at maaasahang pagganap ng signal ng mataas na dalas.
Ang paggawa ng de-kalidad na FPC PCB ay nagsasangkot ng mga teknolohiyang paggupit:
Laser Drilling: Nakakamit ang mga ultra-fine micro-vias para sa mga interconnection na may mataas na density.
Awtomatikong Optical Inspection (AOI): Tinitiyak ang produksiyon na walang kakulangan at pare-pareho ang kalidad.
Mga Proseso ng Electroplating: Pinahuhusay ang pagdirikit at tibay ng tanso.
Coverlay & Overlay Application: Nagbibigay ng karagdagang proteksyon laban sa mekanikal na stress.
Pagsubok sa control control: Ginagarantiyahan ang matatag na pagganap ng signal para sa mga high-speed circuit.
A: Ang pangunahing pagkakaiba ay namamalagi sa kakayahang umangkop. Ang mga mahigpit na PCB ay naayos at ginagamit sa mga static na asembliya, habang ang mga FPC PCB ay maaaring yumuko, tiklop, at twist nang walang pinsala, na ginagawang angkop para sa mga pabago -bago o compact na mga kapaligiran tulad ng mga smartphone, wearable, at automotive dashboard.
A: Ang de-kalidad na FPC PCB, tulad ng mga ginawa ng Fanway, ay inhinyero upang mapaglabanan ang matinding mga kondisyon. Sa mga saklaw ng temperatura ng operating mula -40 ° C hanggang +150 ° C at pinahusay na paglaban ng panginginig ng boses, maaari silang mapagkakatiwalaang gumanap ng higit sa 10 taon sa hinihingi ang mga aplikasyon tulad ng automotive electronics at aerospace instrumentation.
