Ang walang humpay na pagtulak patungo sa mas maliit, mas mabilis, at mas makapangyarihang mga elektronikong aparato ay nagdulot ng makabuluhang pagbabago sa teknolohiya ng naka-print na circuit board. Ang High-Density Interconnect (HDI) na mga PCB ay naging pundasyon para sa mga pinaka-advanced na electronics ngayon—mula sa mga smartphone at wearable hanggang sa mga automotive safety system at medical implants. Sinusuri namin kung ano ang gumagawaHDI PCBIba ito sa mga nakasanayang board, ang mga pangunahing teknolohiyang kasangkot, at kung paanoFanwaySinusuportahan ng mga kakayahan sa pagmamanupaktura ang paggawa ng mga kumplikadong board na ito na may mataas na pagiging maaasahan. Ginalugad namin ang mga pagsasaalang-alang sa disenyo, mga pagpipilian sa materyal, at mga pamantayan ng kalidad na tumutukoy sa modernong HDI fabrication.

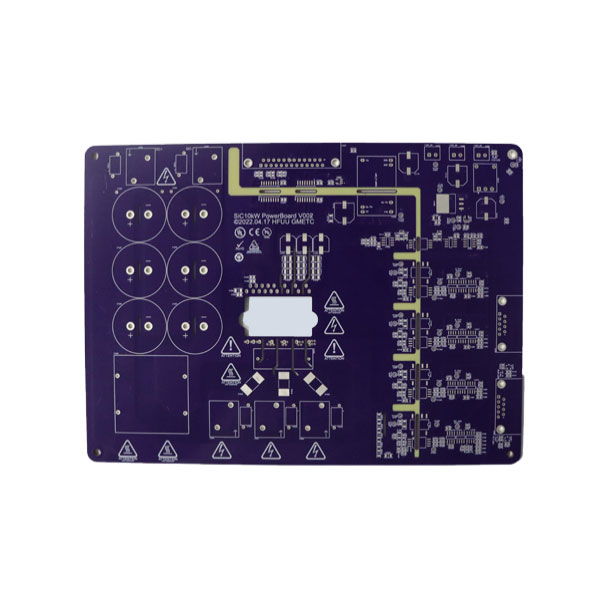

Ang naka-print na circuit board ay ang pundasyon ng halos bawat elektronikong aparato. Habang ang mga device ay naging mas malakas at mas compact, ang mga hinihingi na inilagay sa mga PCB ay tumaas nang husto. Ang mga karaniwang PCB na may mga through-hole na bahagi at mas malawak na bakas ay hindi na sapat para sa maraming modernong aplikasyon. Ang pangangailangan para sa mas mataas na density ng bahagi, mas mabilis na bilis ng signal, at pinababang form factor ay nagtulak sa paggamit ng teknolohiyang High-Density Interconnect.
Nakakamit ng mga HDI PCB ang mas malaking densidad ng mga kable sa bawat unit area sa pamamagitan ng kumbinasyon ng mga mas pinong linya at espasyo, mas maliit na vias, at mas mataas na density ng pad ng koneksyon. Ang mga board na ito ay nagbibigay-daan sa pagsasama ng higit pang functionality sa mas maliliit na espasyo—isang kinakailangan para sa mga application mula sa 5G na imprastraktura ng komunikasyon hanggang sa mga kagamitang medikal na diagnostic at mga advanced na sistema ng tulong sa pagmamaneho sa mga sasakyan.
Teknolohiya ng Fanwayay isang provider ng Electronic Manufacturing Service na nakabase sa China na may higit sa 12 taong karanasan sa paggawa, pagpupulong, at pagsubok ng PCB. Ang kumpanya ay nag-aalok ng mga end-to-end na solusyon mula sa PCB layout at disenyo hanggang sa natapos na paghahatid ng produkto. Ang artikulong ito ay nagbibigay ng layunin ng pagtingin sa teknolohiya ng HDI PCB, ang mga proseso ng pagmamanupaktura na kasangkot, at ang mga kakayahan na ginagawang kasosyo ang Fanway para sa mga kliyenteng nangangailangan ng mga solusyon sa high-density interconnect.
Ang mga HDI PCB ay nakikilala mula sa mga nakasanayang PCB sa pamamagitan ng ilang mga pangunahing tampok na nagbibigay-daan sa mas mataas na density ng bahagi at mas mahusay na pagganap ng kuryente.
Maaaring makamit ng mga HDI board ang mga bakas na lapad at mga puwang na kasing liit ng 2.5 mil (0.0635 mm) o mas kaunti pa. Nagbibigay-daan ito sa mas maraming pagruruta sa isang partikular na lugar, na ginagawang posible na ikonekta ang mga high-pin-count na bahagi tulad ng mga BGA (Ball Grid Arrays) nang hindi nangangailangan ng maraming layer o malalaking board.
Hindi tulad ng tradisyonal na through-hole vias na dumadaan sa buong kapal ng board, ang microvias ay maliit na diameter na vias—karaniwang mas mababa sa 150μm—na nagkokonekta sa mga katabing layer. Ang mas maliit na sukat ay nagbibigay-daan para sa higit pang vias sa isang partikular na lugar at binabawasan ang espasyong natupok ng via mismo.
Ikinonekta ng mga blind vias ang isang panlabas na layer sa isang panloob na layer nang hindi tumatagos sa buong board. Ang mga inilibing na vias ay nagkokonekta sa mga panloob na layer nang hindi umaabot sa mga panlabas na ibabaw. Ang mga sa pamamagitan ng mga uri ay nagbibigay-daan para sa mas kumplikadong mga interconnection nang hindi kumukonsumo ng espasyo sa mga panlabas na layer.
Ang mga insulating layer sa pagitan ng mga copper layer ay mas manipis sa HDI boards, na nag-aambag sa pagbawas ng kabuuang kapal ng board at pinahusay na integridad ng signal sa pamamagitan ng mas maiikling signal path.
Ang mga feature na ito ay sama-samang nagbibigay-daan sa makabuluhang pagbawas sa laki ng board—minsan hanggang 60% kumpara sa mga nakasanayang disenyo—habang pinapanatili o pinapabuti ang pagganap ng kuryente.
Hindi lahat ng HDI board ay pantay. Ang pagiging kumplikado ng isang disenyo ng HDI ay karaniwang ikinategorya ayon sa bilang ng mga build-up na layer at sa pamamagitan ng mga istrukturang kasangkot.
| Klase | Istruktura | Pagiging kumplikado | Mga Karaniwang Aplikasyon |
| HDI Class 1 | 1+N+1 | Mababa | Pangunahing consumer electronics, mga simpleng device |
| HDI Class 2 | 2+N+2 | Katamtaman | Advanced na consumer electronics, automotive infotainment |
| HDI Class 3 | 3+N+3 | Mataas | Mga device na may mataas na performance, imprastraktura ng 5G, mga AI system |
| HDI Class 4 | 4+N+4 | Napakataas | Cutting-edge na mga aplikasyon, semiconductor packaging |
Ang "N" sa notasyon ng istraktura ay kumakatawan sa bilang ng mga pangunahing layer. Ang mas mataas na kumplikadong mga board ay nangangailangan ng mas sopistikadong mga proseso ng pagmamanupaktura at mas mahigpit na kontrol sa proseso.
Fanwayay bumuo ng mga kakayahan sa pagmamanupaktura upang suportahan ang isang malawak na hanay ng mga kinakailangan ng HDI PCB. Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing kakayahan na magagamit.
| Kakayahan | Saklaw |
| Bilang ng Layer | 1 – 108 layer |
| Tapos Kapal Kapal | 0.2 mm – 10.0 mm |
| Pinakamataas na Laki ng Panel | 610 mm × 1200 mm |
| Tapos Copper Thickness | 0.5 oz – 12 oz |
| Minimum na Lapad ng Linya / Space | 2.5 mil / 2.5 mil |
| Minimum na Tapos na Sukat ng Butas | 0.1 mm |
| Pinakamataas na Aspect Ratio | 25:1 |
| Impedance Control Tolerance | ±10% |
Nag-aalok din ang kumpanya ng hanay ng mga surface finish kabilang ang HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, at gold fingers, na nagpapahintulot sa mga customer na pumili ng naaangkop na finish para sa kanilang partikular na aplikasyon at mga kinakailangan sa kapaligiran.
Karaniwang ginagamit ang mga HDI PCB sa mga application kung saan mahalaga ang pagiging maaasahan.Fanwaynagpapanatili ng ilang mga sertipikasyon ng kalidad na nagpapakita ng pangako nito sa pagtugon sa mga internasyonal na pamantayan.
• ISO 9001:2015– Sertipikasyon ng sistema ng pamamahala ng kalidad.
• IATF 16949:2016– Pamantayan sa pamamahala ng kalidad ng industriya ng sasakyan.
• ISO 13485:2016– Sertipikasyon ng sistema ng pamamahala ng kalidad ng medikal na aparato.
Sumusunod din ang kumpanya sa mga pamantayan ng IPC, kabilang ang IPC-A-600G para sa pagiging katanggap-tanggap ng mga naka-print na board at IPC-6012 para sa detalye ng pagganap ng mga matibay na PCB. Ang produksyon ng HDI PCB ay available sa mga pamantayan ng IPC Class 2 at Class 3, na ang Class 3 ay kumakatawan sa pinakamataas na antas para sa mga application na kritikal sa misyon.
Kasama sa pagsunod sa kapaligiran ang certification sa kaligtasan ng UL, pagsunod sa RoHS para sa paghihigpit sa mapanganib na sangkap, at pagsunod sa kemikal ng REACH.
A: Nagtatampok ang mga HDI PCB ng mas pinong mga trace width (hanggang sa 2.5 mil), mas maliit na vias (microvia na wala pang 150μm), at mas mataas na density ng pad ng koneksyon. Pinapagana ng mga ito ang mas compact na disenyo na may mas mahusay na integridad ng signal kumpara sa mga karaniwang PCB.
A: Ang mga microvia ay maliit na diameter na vias, karaniwang mas mababa sa 150μm, na kumokonekta sa mga katabing layer. Ang kanilang mas maliit na sukat ay nagbibigay-daan para sa mas mataas na routing density at binabawasan ang espasyong natupok ng via structure.
A: Ang Fanway ay maaaring gumawa ng mga HDI PCB na may hanggang 108 na layer, depende sa mga kinakailangan sa disenyo at pagpili ng materyal.
A: Hawak ng Fanway ang mga sertipikasyon ng ISO 9001:2015, IATF 16949:2016, at ISO 13485:2016. Sumusunod din ang kumpanya sa mga pamantayan ng IPC at pinapanatili ang pagsunod sa UL, RoHS, at REACH.
A: Kasama sa mga available na finish ang HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, at gold fingers. Ang pagpili ay depende sa mga kinakailangan sa paghihinang ng application at mga kondisyon sa kapaligiran.
HDI PCBnaging mahalaga ang teknolohiya para sa mga modernong elektronikong device na nangangailangan ng mas mataas na functionality sa mas maliliit na form factor. Ang kumbinasyon ng mga mas pinong bakas, microvias, at advanced na materyales ay nagbibigay-daan sa mga disenyo na hindi posible sa kumbensyonal na teknolohiya ng PCB.
Fanway nag-aalok ng komprehensibong hanay ng mga kakayahan sa pagmamanupaktura ng HDI PCB, na may mga bilang ng layer na hanggang 108, mga minimum na lapad ng bakas na 2.5 mil, at suporta para sa isang hanay ng mga high-frequency at high-speed na materyales. Ang mga sertipikasyon ng kalidad ng kumpanya—kabilang ang ISO 9001, IATF 16949, at ISO 13485—ay sumasalamin sa pangako nitong matugunan ang mga kinakailangan ng automotive, medikal, at iba pang hinihingi na mga aplikasyon.
Sa mabilis na mga opsyon sa prototyping at libreng pagsusuri sa DFM, nagbibigay ang Fanway ng praktikal na suporta para sa mga customer na bumubuo ng mga bagong disenyo ng HDI. Kung naghahanap ka ng maaasahang kasosyo para sa iyong proyekto, iniimbitahan ka namincontactFanwayngayon. Ang teknikal na koponan ay maaaring magbigay ng gabay sa disenyo, mga rekomendasyon sa materyal, at mapagkumpitensyang pagpepresyo na iniayon sa iyong mga partikular na kinakailangan. Makipag-ugnayan sa website ng kumpanya o email para simulan ang pag-uusap.
