Bakit kritikal ang propesyonal na pagpupulong ng PCB para sa tagumpay sa pagmamanupaktura ng electronics?

Nangungunang mga pamagat ng balita: Trending sa pagpupulong ng PCB

Ang pananatiling kaalaman tungkol sa pinakabagong mga uso saAssembly ng PCBMaaaring makatulong sa mga tagagawa na umangkop at makabago. Narito ang ilan sa mga pinaka hinanap - para sa mga pamagat ng balita na sumasalamin sa kasalukuyang mga kahilingan sa industriya:

Ang mga pamagat na ito ay nagtatampok ng pokus ng industriya sa katumpakan, kahusayan, pagpapanatili, at kakayahang umangkop sa mga umuusbong na teknolohiya, na nagpapakita na ang propesyonal na pagpupulong ng PCB ay higit pa kaysa sa pagsasama -sama ng mga sangkap.

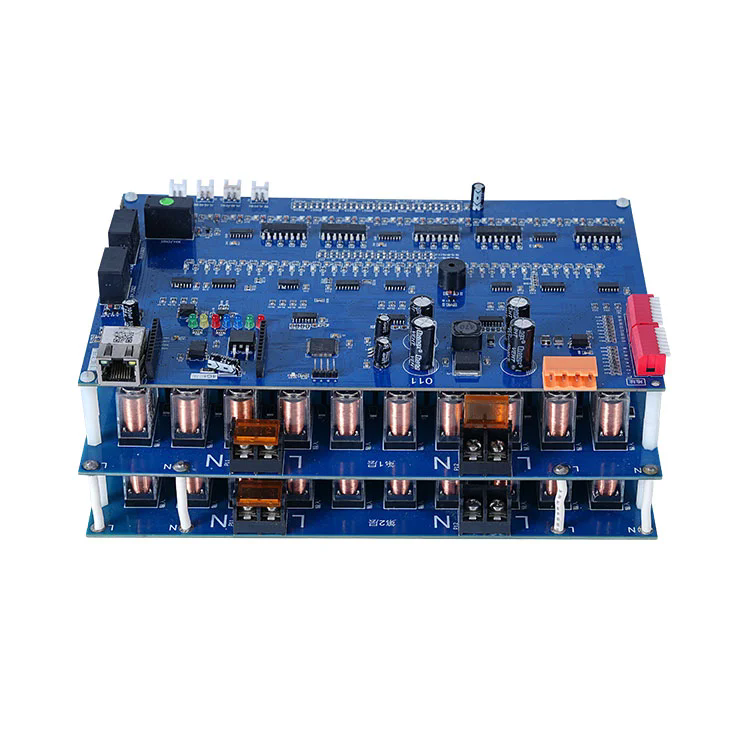

Ano ang pagpupulong ng PCB?

Ang pagpupulong ng PCB, na madalas na pinaikling bilang PCBA, ay ang proseso ng pag -mount ng mga elektronikong sangkap sa isang nakalimbag na circuit board upang lumikha ng isang functional na elektronikong aparato. Ang PCB mismo ay isang flat board na gawa sa hindi conductive material, tulad ng fiberglass, na may mga conductive path (bakas) na naka -etched sa ibabaw nito. Ang mga bakas na ito ay kumokonekta sa iba't ibang mga sangkap, na nagpapahintulot sa mga de -koryenteng kasalukuyang dumaloy at pagpapagana ng aparato upang maisagawa ang mga inilaan na pag -andar nito.

Ang proseso ng pagpupulong ng PCB ay sumusunod sa paggawa ng hubad na PCB (na kilala bilang katha ng PCB) at nagsasangkot ng ilang mga pangunahing hakbang. Kasama dito ang panghinang na application ng pag -paste, paglalagay ng sangkap, paghihinang (alinman sa pamamagitan ng alon ng paghihinang o pagmumuni -muni ng paghihinang), inspeksyon, at pagsubok. Ang bawat hakbang ay nangangailangan ng katumpakan at pansin sa detalye upang matiyak na ang mga sangkap ay tama na nakaposisyon, ligtas na nakalakip, at gumagana tulad ng inilaan.

Ang mga propesyonal na serbisyo sa pagpupulong ng PCB ay gumagamit ng mga advanced na kagamitan, tulad ng awtomatikong pick - at - lugar machine, panghinang i -paste ang mga printer, at awtomatikong optical inspeksyon (AOI) system, upang makamit ang mataas na antas ng kawastuhan at pagkakapare -pareho. Ito ay lalong mahalaga dahil ang mga elektronikong aparato ay nagiging mas kumplikado, na may mas maliit na mga sangkap at mas mataas na mga density ng sangkap.

Bakit mahalaga ang propesyonal na pagpupulong ng PCB

Tinitiyak ang katumpakan at kawastuhan
Ang mga modernong elektronikong aparato ay madalas na nagtatampok ng mga maliliit na sangkap, tulad ng mga bahagi ng Surface - Mount Technology (SMT) na may sukat na sinusukat sa milimetro o kahit na micrometer. Ang manu -manong pagpupulong ng mga sangkap na ito ay hindi lamang oras - pag -ubos ngunit madaling kapitan ng mga pagkakamali, tulad ng hindi tamang paglalagay o pinsala sa mga sangkap. Ang propesyonal na pagpupulong ng PCB ay gumagamit ng mga awtomatikong kagamitan na maaaring maglagay ng mga sangkap na may mataas na antas ng katumpakan, tinitiyak na ang bawat bahagi ay nakaposisyon nang eksakto kung saan ito kinakailangan. Ang katumpakan na ito ay kritikal para sa pagpapanatili ng integridad ng mga koneksyon sa koryente at tinitiyak na maayos ang pag -andar ng aparato.
Mga Pamantayan sa Kalidad ng Pagpupulong at Kahusayan
Ang mga elektronikong aparato ay ginagamit sa isang malawak na hanay ng mga aplikasyon, mula sa mga elektronikong consumer hanggang sa mga medikal na kagamitan at mga sistema ng aerospace. Sa marami sa mga application na ito, ang pagiging maaasahan ay pinakamahalaga. Ang isang hindi magandang tipunin na PCB ay maaaring humantong sa mga pagkabigo ng aparato, na maaaring magkaroon ng malubhang kahihinatnan, tulad ng pagkalugi sa pananalapi, pinsala sa reputasyon, o kahit na mga panganib sa kaligtasan. Ang mga propesyonal na tagapagbigay ng pagpupulong ng PCB ay sumunod sa mahigpit na pamantayan sa kontrol ng kalidad, tulad ng ISO 9001, IPC - A - 610 (ang pamantayan ng industriya para sa pagtanggap sa pagpupulong ng PCB), at ISO 13485 (para sa pagmamanupaktura ng aparato ng medikal). Tinitiyak ng mga pamantayang ito na ang proseso ng pagpupulong ay pare -pareho, at ang pangwakas na produkto ay nakakatugon sa mahigpit na kalidad at mga kinakailangan sa pagiging maaasahan.
Pag -optimize ng gastos at kahusayan
Habang ang ilang mga tagagawa ay maaaring isaalang -alang sa pagpupulong ng PCB ng bahay upang makatipid ng mga gastos, ang mga propesyonal na serbisyo ay madalas na nag -aalok ng mas mahusay na gastos - pagiging epektibo sa katagalan. Ang mga propesyonal na nagtitipon ay may kadalubhasaan, kagamitan, at mga ekonomiya ng scale upang i -streamline ang proseso ng pagpupulong, pagbabawas ng basura at pagliit ng panganib ng mga pagkakamali na maaaring humantong sa magastos na rework. Bilang karagdagan, maaari silang mapagkukunan ng mga sangkap sa mga presyo ng mapagkumpitensya, salamat sa itinatag na mga relasyon sa mga supplier. Pinapayagan nito ang mga tagagawa na tumuon sa kanilang mga pangunahing kakayahan, tulad ng disenyo ng produkto at marketing, habang iniiwan ang kumplikado at dalubhasang gawain ng pagpupulong ng PCB sa mga eksperto.
Pag -adapt sa mga pagsulong sa teknolohiya

Ang industriya ng electronics ay patuloy na umuusbong, na may mga bagong teknolohiya at mga uri ng sangkap na regular na lumilitaw. Ang mga propesyonal na tagapagbigay ng pagpupulong ng PCB ay namuhunan sa pananaliksik at pag -unlad upang manatili - upang makipag -date sa mga pagsulong na ito. Mayroon silang kaalaman at kagamitan upang mahawakan ang mga bagong teknolohiya, tulad ng 3D IC packaging, nababaluktot na PCB, at mataas na mga bahagi ng dalas, na nangangailangan ng mga dalubhasang pamamaraan sa pagpupulong. Sa pamamagitan ng pakikipagtulungan sa isang propesyonal na nagtitipon, masisiguro ng mga tagagawa na ang kanilang mga produkto ay binuo gamit ang pinakabagong mga pamamaraan ng pagpupulong, pinapanatili silang mapagkumpitensya sa merkado.

Paano gumagana ang propesyonal na pagpupulong ng PCB

Solder I -paste ang aplikasyon

Ang unang hakbang sa pagpupulong ng PCB ay nag -aaplay ng panghinang na i -paste sa PCB. Ang panghinang paste ay isang halo ng maliliit na mga particle ng panghinang at pagkilos ng bagay, na tumutulong upang linisin ang mga ibabaw ng metal at itaguyod ang paghihinang. Ang i -paste ay inilalapat gamit ang isang stencil na tumutugma sa disenyo ng PCB, tinitiyak na ideposito lamang ito sa mga pad kung saan ilalagay ang mga sangkap. Ang mga awtomatikong panghinang na i -paste ang mga printer ay gumagamit ng tumpak na presyon at bilis upang matiyak ang isang application ng i -paste, na kritikal para sa pagtiyak ng mahusay na mga kasukasuan ng panghinang.
Component Placement
Matapos mailapat ang panghinang na i -paste, ang mga sangkap ay inilalagay sa PCB. Ito ay karaniwang ginagawa gamit ang awtomatikong pick - at - mga makina ng lugar, na maaaring hawakan ang isang malawak na hanay ng mga sukat ng sangkap at uri, mula sa malaki hanggang - mga sangkap ng butas hanggang sa maliliit na bahagi ng SMT. Ang mga makina ay gumagamit ng mga sistema ng paningin upang makilala ang mga sangkap at matiyak na inilalagay sila sa tamang posisyon na may mataas na kawastuhan. Para sa mataas na dami ng produksiyon, maraming mga makina ang maaaring magamit sa isang linya upang madagdagan ang throughput.
Paghihinang
Kapag nakalagay ang mga sangkap, ang PCB ay ibinebenta upang ma -secure ang mga sangkap sa lugar. Mayroong dalawang pangunahing uri ng paghihinang na ginamit sa pagpupulong ng PCB: Reflow Soldering at Wave Soldering. Ang pagbebenta ng Reflow ay karaniwang ginagamit para sa mga sangkap ng SMT. Ang PCB ay dumaan sa isang reflow oven, kung saan ang temperatura ay unti -unting nadagdagan upang matunaw ang panghinang na i -paste, na pagkatapos ay pinapatibay habang ang PCB ay lumalamig, na bumubuo ng mga malakas na kasukasuan ng panghinang. Ang paghihinang ng alon ay karaniwang ginagamit para sa pamamagitan ng - mga sangkap ng butas. Ang PCB ay ipinasa sa isang alon ng tinunaw na panghinang, na pinupuno ang mga butas at form ng mga nagbebenta ng mga kasukasuan sa ilalim na bahagi ng board.
Inspeksyon at pagsubok

Matapos ang paghihinang, ang PCB ay sinuri upang matiyak na ang mga sangkap ay tama na inilalagay at ang mga joints ng panghinang ay may mataas na kalidad. Ang mga awtomatikong optical inspeksyon (AOI) system ay gumagamit ng mga camera at software sa pagproseso ng imahe upang makita ang mga depekto tulad ng nawawalang mga sangkap, hindi tamang paglalagay, at mga tulay ng panghinang. Para sa mas kumplikadong mga PCB, ang inspeksyon ng X - Ray ay maaaring magamit upang suriin ang mga kasukasuan ng panghinang sa ilalim ng mga sangkap na hindi nakikita ng hubad na mata, tulad ng mga bola grid arrays (BGAs).

Ang pagsubok ay isa ring kritikal na bahagi ng proseso. Ang pag -andar ng pagsubok ay nagsasangkot ng kapangyarihan sa PCB upang matiyak na isinasagawa nito ang mga inilaan na pag -andar nito. Sinusuri ng In - Circuit Testing (ICT) ang mga de -koryenteng katangian ng mga indibidwal na sangkap at koneksyon, na tumutulong upang makilala ang mga pagkakamali tulad ng mga maikling circuit o bukas na mga circuit.

Ang aming mga pagtutukoy sa pagpupulong ng PCB

Nag -aalok kami ng isang komprehensibong hanay ng mga serbisyo sa pagpupulong ng PCB upang matugunan ang magkakaibang mga pangangailangan ng aming mga customer. Narito ang mga pangunahing pagtutukoy ng aming mga propesyonal na solusyon sa pagpupulong ng PCB:

Parameter	Standard SMT Assembly	Mixed Technology Assembly (SMT + hanggang - Hole)	Mataas - Assembly ng katumpakan
Saklaw ng Laki ng Component	01005 (0.4mm x 0.2mm) hanggang 50mm x 50mm	01005 hanggang sa malaki - mga sangkap ng butas (hanggang sa 100mm ang haba)	008004 (0.2mm x 0.1mm) hanggang 30mm x 30mm
Saklaw ng laki ng PCB	50mm x 50mm hanggang 500mm x 500mm	50mm x 50mm hanggang 600mm x 600mm	30mm x 30mm hanggang 400mm x 400mm
Maximum na density ng sangkap	2000 Mga Bahagi bawat Square Meter	1500 sangkap bawat square meter	3000 sangkap bawat square meter
Teknolohiya ng paghihinang	Paghihinang SOLODERING (8 - zone oven)	REFOW SOLLEERING + WAVE SOLEDERING	Advanced na pagmumuni -muni na paghihinang na may kapaligiran ng nitrogen
Mga Paraan ng Inspeksyon	Aoi, Manu -manong Visual Inspection	AOI, X - Ray Inspection (para sa BGAS), Manu -manong Inspeksyon	AOI, 3D AOI, X - Ray Inspection, Automated Conformal Coating Inspection
Oras ng pag -ikot	Pamantayan: 5 - 7 araw; Express: 2 - 3 araw	Pamantayan: 7 - 10 araw; Express: 3 - 5 araw	Pamantayan: 10 - 14 na araw; Express: 5 - 7 araw
Mga sertipikasyon	ISO 9001, IPC - A - 610 Klase 2	ISO 9001, IPC - A - 610 Class 2 at 3, ISO 13485 (Opsyonal)	ISO 9001, IPC - A - 610 Class 3, AS9100 (para sa Aerospace)
Pinakamataas na dami ng produksyon	100,000+ yunit bawat buwan	50,000+ yunit bawat buwan	30,000+ yunit bawat buwan

Ang lahat ng aming mga proseso ng pagpupulong ng PCB ay napapailalim sa mahigpit na kontrol ng kalidad, at ginagamit lamang namin ang mataas na kalidad na mga materyales at sangkap upang matiyak ang pagiging maaasahan at pagganap ng panghuling produkto. Nag -aalok din kami ng mga pasadyang solusyon sa pagpupulong upang matugunan ang mga tiyak na kinakailangan sa customer.

FAQ: Karaniwang mga katanungan tungkol sa pagpupulong ng PCB

T: Ano ang pagkakaiba sa pagitan ng katha ng PCB at pagpupulong ng PCB?
A: Ang katha ng PCB ay ang proseso ng paggawa ng hubad na naka -print na circuit board, na nagsasangkot sa paglikha ng substrate, pag -etching ng mga conductive na bakas, mga butas ng pagbabarena, at paglalapat ng mga pagtatapos ng ibabaw. Ang pagpupulong ng PCB, sa kabilang banda, ay ang proseso ng pag -mount ng mga elektronikong sangkap sa gawa -gawa na PCB upang lumikha ng isang functional circuit. Sa madaling sabi, ang katha ay gumagawa ng "blangko" board, habang ang pagpupulong ay nagdaragdag ng mga sangkap upang gawin itong gumana.
Q: Paano ko pipiliin ang tamang tagapagbigay ng serbisyo sa pagpupulong ng PCB?

A: Kapag pumipili ng isang tagapagbigay ng serbisyo sa pagpupulong ng PCB, isaalang -alang ang mga sumusunod na kadahilanan: ang kanilang karanasan at kadalubhasaan sa paghawak ng iyong tukoy na uri ng PCB at mga sangkap; ang kanilang mga proseso ng control control at sertipikasyon (tulad ng IPC - A - 610); Ang kanilang kapasidad sa paggawa at oras ng pag -ikot upang matugunan ang iyong mga deadline; ang kanilang kakayahang mapagkukunan ng mga sangkap sa mga presyo ng mapagkumpitensya at matiyak ang kanilang kalidad; at ang kanilang suporta sa customer at komunikasyon, kabilang ang pagbibigay ng mga regular na pag -update sa proseso ng pagpupulong. Magandang ideya din na humiling ng mga halimbawa ng kanilang trabaho upang masuri ang kalidad mismo.

Ang Professional PCB Assembly ay isang pundasyon ng matagumpay na paggawa ng electronics, tinitiyak na ang iyong mga produkto ay maaasahan, mahusay, at mapagkumpitensya sa merkado. SaShenzhen Fanway Technology Co, Ltd.Dalubhasa namin sa pagbibigay ng mataas na kalidad na mga serbisyo ng pagpupulong ng PCB na pinasadya upang matugunan ang mga natatanging pangangailangan ng aming mga customer. Sa estado - ng - ang - mga kagamitan sa sining, isang pangkat ng mga may karanasan na propesyonal, at isang pangako sa kalidad, nakatuon kami sa paghahatid ng mga pambihirang resulta.

Makipag -ugnay sa aminNgayon upang malaman ang higit pa tungkol sa aming mga serbisyo sa pagpupulong ng PCB at kung paano kami makakatulong na buhayin ang iyong mga elektronikong produkto.
