Ceramic PCBS(Ang mga naka -print na circuit board) ay mabilis na nakakakuha ng traksyon sa mga industriya na humihiling ng mataas na pagganap ng thermal, pagiging maaasahan, at miniaturization. Hindi tulad ng tradisyonal na mga board ng FR4, ang mga ceramic PCB ay gumagamit ng mga materyales na ceramic bilang substrate, na nag -aalok ng mahusay na pagwawaldas ng init, lakas ng mekanikal, at pagkakabukod ng elektrikal.

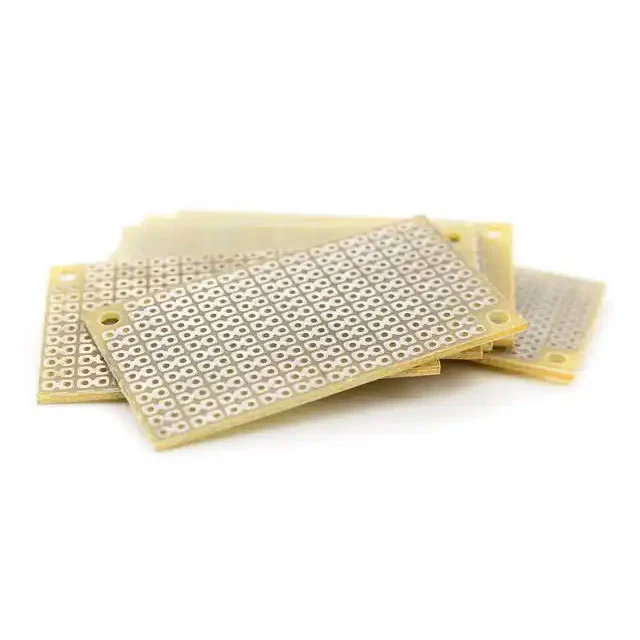

Ang mga ceramic PCB ay dalubhasang naka -print na circuit board na gumagamit ng mga ceramic material - commonly aluminyo oxide (al₂o₃), aluminyo nitride (ALN), o beryllium oxide (BEO) - tulad ng base substrate. Ang mga materyales na ito ay pinili para sa kanilang pambihirang thermal conductivity, de-koryenteng pagkakabukod, at katatagan sa ilalim ng mga kondisyon na may mataas na temperatura.
Mga pangunahing tampok at mga parameter ng ceramic PCB:
| Parameter | Karaniwang saklaw / pagtutukoy | Paglalarawan |
|---|---|---|
| Materyal ng substrate | Al ₂o₃, Aln, Beao Beo | Tumutukoy sa thermal conductivity at mga de -koryenteng pagkakabukod na mga katangian |
| Thermal conductivity | 20-200 w/m · k | Mahusay na pagwawaldas ng init para sa mga sangkap na may mataas na kapangyarihan |
| Dielectric Constant (εr) | 8-9 (al ₂oo), 8.5-9 (ALN) | Tinitiyak ang integridad ng signal sa mga application na may mataas na dalas |
| Koepisyent ng thermal expansion (CTE) | 6-7 ppm/° C. | Binabawasan ang stress sa pagitan ng PCB at mga naka -mount na sangkap |
| Maximum na temperatura ng operating | 450–1000 ° C. | Sinusuportahan ang operasyon ng mataas na temperatura nang walang pagkasira ng substrate |
| Kapal | 0.2-3.0 mm | Sinusuportahan ang parehong manipis at mahigpit na disenyo |
| Layer ng tanso | 35–105 µm | Nagbibigay ng sapat na kapasidad na nagdadala ng kasalukuyang |
| Tapos na ang ibabaw | Ginto, nikel, lata, pilak | Tinitiyak ang pagiging maaasahan sa paghihinang at pangmatagalang tibay |
Ang mga ceramic PCB ay madalas na ikinategorya saDirektang Bonded Copper (DBC), Aktibong Metal Brazing (AMB), atMakapal na teknolohiya ng pelikulamga board. Ang bawat uri ay tumutugma sa mga tiyak na pangangailangan, mula sa mga high-kasalukuyang module ng kuryente hanggang sa mga microelectronic na aparato, na nag-aalok ng mga natatanging pakinabang sa pamamahala ng thermal at mekanikal na katatagan.
Superior heat dissipation:
Ang mga high-power LED, RF module, at mga electronics ng kuryente ay bumubuo ng makabuluhang init. Ang mga ceramic PCB ay nagbibigay ng mahusay na mga landas ng thermal, na pumipigil sa sobrang pag -init, pagpapabuti ng kahabaan ng buhay, at pagpapanatili ng matatag na pagganap sa ilalim ng mga kondisyon ng pag -load. Halimbawa, ang aluminyo na batay sa nitride na mga PCB, ay maaaring lumampas sa mga antas ng thermal conductivity na 200 w/m · K, na higit na mataas sa karaniwang mga board ng FR4 (~ 0.3 w/m · K).
Katatagan ng mataas na dalas:
Ang mga ceramic substrate ay nagpapakita ng mababang pagkawala ng dielectric, na nagsisiguro ng kaunting pagpapalambing ng signal sa mga high-frequency circuit. Ginagawa itong mainam para sa mga aplikasyon ng RF, 5G module, at mga aparato sa komunikasyon sa satellite.
Mekanikal at kemikal na katatagan:
Ang mga keramika ay lumaban sa kaagnasan, kahalumigmigan, at thermal shock, na mahalaga sa automotiko, aerospace, at pang -industriya na kapaligiran kung saan ang mga PCB ay nakalantad sa malupit na mga kondisyon.
Miniaturization at mga disenyo ng high-density:
Sa pagtaas ng mga compact na elektronikong aparato, pinapayagan ng mga ceramic PCB ang mas magaan na paglalagay ng sangkap nang hindi nakompromiso ang pamamahala ng init. Ang kanilang istruktura na rigidity ay sumusuporta sa mabibigat o high-density na mga sangkap.
Pangmatagalang pagiging maaasahan:
Ang mga ceramic PCB ay nagpapanatili ng pagganap sa mga pinalawig na panahon kahit na sa ilalim ng mataas na temperatura at mekanikal na stress, binabawasan ang pangangailangan para sa madalas na mga kapalit o pagkabigo ng system.
Ang mga ceramic PCB ay integral sa mga sektor na nangangailangan ng parehong mataas na thermal performance at precision engineering. Kasama sa mga pangunahing aplikasyon:
LED lighting:Nakikinabang ang mga high-power LED mula sa mahusay na pag-iwas sa init ng mga PCB, pagpapahusay ng ningning at habang buhay.
Power Electronics:Ang mga inverters, convert, at mga driver ng motor ay umaasa sa DBC ceramic PCB upang pamahalaan ang kasalukuyang at init.
Industriya ng automotiko:Ang mga de -koryenteng sasakyan at hybrid system ay gumagamit ng mga ceramic PCB sa pamamahala ng baterya at mga module ng powertrain.
Telecommunication:Ang mga aparato ng RF at 5G ay humihiling ng matatag na paghahatid ng signal sa mataas na mga frequency, makakamit na may mababang mga substrate na ceramic.
Mga aparatong medikal:Ang mga high-reliability circuit para sa mga imaging system, laser, at diagnostic ay gumagamit ng mga ceramic PCB upang mapanatili ang tumpak na operasyon sa ilalim ng mataas na temperatura.
Mga umuusbong na uso:
Pagsasama sa Flexible Electronics:Ang pagsasama -sama ng mga ceramic PCB na may nababaluktot na mga substrate ay nagbibigay -daan sa mga disenyo ng hybrid para sa mga naisusuot na aparato at mga compact na robotics.
Advanced na Pamamahala ng Thermal:Ang mga pagbabago tulad ng naka-embed na mga tubo ng init o paglamig ng micro-channel ay ipinatutupad sa tabi ng mga ceramic PCB upang higit na mapahusay ang pagganap.
Miniaturization ng mga high-power module:Sinusuportahan ng mga ceramic substrate ang mga interconnect na may mataas na density sa maliit na mga kadahilanan ng form, na nagpapagana ng mga susunod na henerasyon na elektroniko at pang-industriya na kagamitan.
Green Manufacturing:Ang mga diskarte sa paggawa ng ceramic PCB ay nakakakuha ng traksyon, binabawasan ang epekto sa kapaligiran habang pinapanatili ang mataas na pagganap.
Q1: Ano ang mga pakinabang ng paggamit ng mga ceramic PCB sa ibabaw ng mga metal core PCB?
A1:Nag -aalok ang mga ceramic PCB ng mahusay na thermal conductivity, mas mababang dielectric loss, mas mataas na temperatura ng paglaban, at higit na mekanikal na katatagan kumpara sa mga metal core PCB. Habang ang mga cores ng metal ay nanguna sa pagkalat ng init, ang mga keramika ay nagbibigay ng tumpak na pamamahala ng thermal sa mga naisalokal na hotspots at mapanatili nang sabay -sabay ang pagkakabukod ng elektrikal.
Q2: Paano nakakaapekto ang kapal ng isang ceramic PCB?
A2:Ang mas makapal na mga substrate ng ceramic ay nagpapabuti sa lakas ng mekanikal at payagan ang mas mataas na kasalukuyang kapasidad ngunit maaaring bahagyang mabawasan ang kahusayan ng pagwawaldas ng init bawat kapal ng yunit. Ang pagpili ng pinakamainam na balanse ng kapal ng kapal, pagganap ng thermal, at pagiging posible sa pagmamanupaktura para sa inilaan na aplikasyon.
Q3: Maaari bang magamit ang mga ceramic PCB sa mga application na may mataas na dalas?
A3:Oo, ang mga ceramic PCB ay may mababang pagkawala ng dielectric at matatag na permittivity, na ginagawang perpekto para sa mga circuit ng RF, 5G module, at mga aplikasyon ng microwave, kung saan kritikal ang integridad ng signal.
Q4: Mas mahal ba ang mga ceramic PCB kaysa sa tradisyonal na mga board ng FR4?
A4:Oo, ang mga ceramic PCB sa pangkalahatan ay may mas mataas na mga gastos sa paitaas dahil sa pagiging kumplikado ng materyal at pagproseso. Gayunpaman, ang pangmatagalang pagiging maaasahan, kahusayan ng thermal, at nabawasan ang mga rate ng pagkabigo ay madalas na nagbibigay-katwiran sa pamumuhunan, lalo na sa mga aplikasyon ng high-power o high-frequency.
Q5: Ano ang mga pagkakaiba sa pagitan ng DBC, AMB, at makapal na film ceramic PCB?
A5:Nagtatampok ang mga board ng DBC na direktang nakagapos sa ceramic, na nagbibigay ng mahusay na thermal conduction para sa mga aparato ng kuryente. Ang mga AMB board ay gumagamit ng mga diskarte sa brazing para sa malakas na koneksyon ng thermal at elektrikal. Ang makapal na film ceramic PCB ay umaasa sa mga nakalimbag na conductive pastes, na angkop para sa compact, multi-layer circuit.
FanwayDalubhasa sa mataas na pagganap na ceramic PCB na pinasadya para sa mga advanced na electronics. Pinagsasama ng kumpanya ang mga premium na ceramic na materyales na may tumpak na mga proseso ng pagmamanupaktura upang matiyak ang mahusay na pamamahala ng init, katatagan ng signal, at pagiging maaasahan ng mekanikal. Sa pamamagitan ng pag -alok ng isang buong spectrum ng mga ceramic PCB solution - kasama na ang DBC, AMB, at makapal na mga variant ng pelikula - Natugunan ng Fanway ang magkakaibang mga pangangailangan ng mga industriya mula sa LED lighting hanggang sa automotive electronics.
Sa mga dekada ng karanasan at isang diin sa kalidad, tinitiyak ng Fanway ang bawat board na nakahanay sa mga pamantayang pang-internasyonal, na sumusuporta sa mga customer sa pagkamit ng na-optimize na pagganap ng thermal, pinahusay na aparato ng buhay, at mga solusyon sa disenyo ng high-density. Para sa mga katanungan, suporta sa teknikal, o pasadyang mga solusyon sa ceramic PCB,Makipag -ugnay sa aminNgayon upang galugarin ang mga makabagong handog ng Fanway at itaas ang iyong mga elektronikong disenyo.
