Sa mabilis na pagsulong ng industriya ng electronics, ang demand para sa mga aparato na maaaring hawakan ang mas mataas na mga naglo -load ng kuryente, makatiis ng matinding mga kondisyon ng operating, at mapanatili ang pagiging maaasahan sa mga pinalawak na lifespans ay hindi kailanman naging mas malaki. Sa gitna ng hamon na ito ay namamalagi ang nakalimbag na circuit board (PCB), ang pundasyon kung saan itinayo ang bawat elektronikong sistema. Habang ang mga karaniwang PCB ay malawakang ginagamit,Malakas na tanso PCBNakakuha ng katanyagan para sa mga aplikasyon kung saan ang kasalukuyang pagdadala ng kapasidad, pamamahala ng thermal, at tibay ay kritikal.

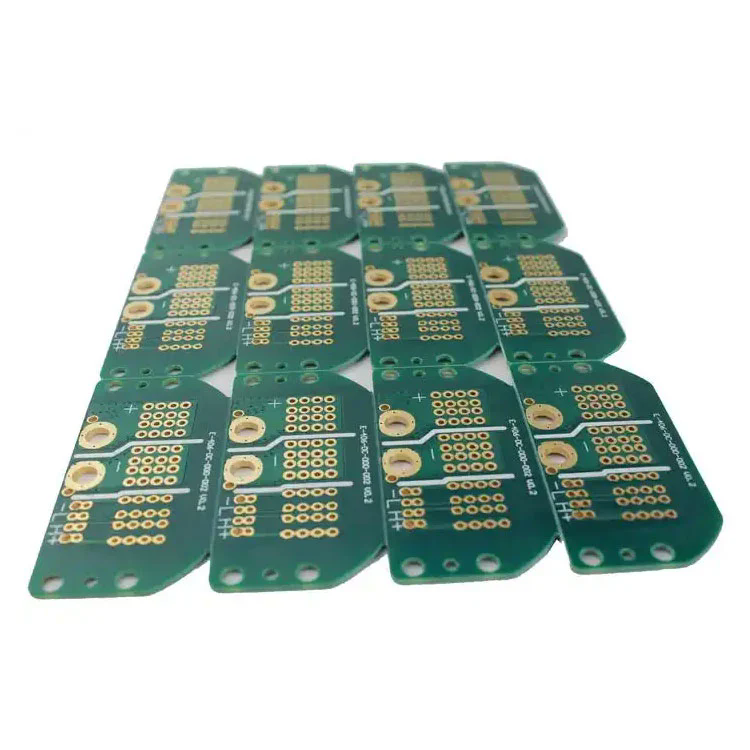

Ang isang mabibigat na tanso na PCB ay tinukoy bilang isang circuit board na may mga conductor na tanso na makabuluhang mas makapal kaysa sa mga matatagpuan sa karaniwang mga PCB. Habang ang mga regular na PCB ay karaniwang nagtatampok ng kapal ng tanso sa pagitan ng 1 oz/ft² (35 µm) at 3 oz/ft² (105 µm), ang mabibigat na tanso na PCB ay nagsisimula sa 3 oz/ft² at maaaring umabot sa 20 oz/ft² o kahit na mas mataas, depende sa proseso ng pagmamanupaktura at mga kinakailangan sa aplikasyon.
Ang paggamit ng makapal na mga layer ng tanso ay nagbibigay -daan sa mga board na ito na magdala ng mas mataas na mga alon nang walang sobrang pag -init, masira ang init nang mas epektibo, at magtiis ng malupit na mga kondisyon sa kapaligiran tulad ng matinding temperatura, panginginig ng boses, at mekanikal na stress. Tulad ng paglipat ng mga industriya patungo sa electrification, nababago na enerhiya, mga de -koryenteng sasakyan, at pang -industriya na automation, ang mabibigat na tanso na PCB ay gumaganap ng isang mahalagang papel sa pagtiyak ng pagganap at kaligtasan.
Ang mga pangunahing industriya kung saan ang mabibigat na tanso na PCB ay kailangang -kailangan kasama ang:
Power Electronics: Inverters, Power Converters, at Motor Control Systems.
Automotiko: Pamamahala ng Baterya ng Elektronikong Sasakyan at Mga Sistema ng Pag -singil.
Renewable Energy: Solar Power Systems at Wind Turbine Controller.
Militar at Aerospace: Defense Electronics at Avionics.
Kagamitan sa Pang-industriya: Mga aparato na may mataas na kasalukuyang paglilipat at mabibigat na makinarya.
Ang dahilan kung bakit simple ang mabibigat na tanso na PCB: kung wala ang mga ito, ang mga sistema ng mataas na kapangyarihan ay mabibigo nang una, labis na pag-init, o magdusa mula sa hindi maaasahang mga koneksyon na maaaring makompromiso ang kaligtasan at pag-andar.
Ang lakas ng mabibigat na tanso na PCB ay namamalagi sa kanilang natatanging mga tampok ng disenyo, na nagbibigay ng pinahusay na pagganap na lampas sa kung ano ang maaaring makamit ng mga karaniwang PCB.
Ang mas makapal na mga bakas ng tanso ay nagbibigay -daan sa makabuluhang mas kasalukuyang daloy nang walang labis na henerasyon ng init. Ginagawa nitong mainam ang mga ito para sa mga high-kasalukuyang aplikasyon tulad ng mga sistema ng pamamahagi ng kuryente, mga circuit ng singilin ng baterya, at mga convert ng kuryente.
Sa mga elektronikong sistema, ang sobrang pag -init ay isa sa mga nangungunang sanhi ng pagkabigo ng sangkap. Ang mabibigat na tanso na PCB ay higit sa pag -alis ng init dahil sa kanilang mas makapal na mga layer ng tanso, binabawasan ang mga hot spot at pagpapanatili ng isang matatag na temperatura ng operating kahit na sa ilalim ng hinihingi na mga naglo -load.
Sa pamamagitan ng matatag na conductors ng tanso, ang mga board na ito ay nakatiis sa mekanikal na stress, nagbebenta ng magkasanib na pagkapagod, at paulit -ulit na thermal cycling. Ginagawa nitong angkop ang mga ito para sa mga kapaligiran kung saan naganap ang mga panginginig ng boses o biglaang pagbabago ng temperatura.
Sa halip na gumamit ng maraming mga layer o sobrang laki ng mga board upang ipamahagi ang kasalukuyang, ang mga mabibigat na tanso na PCB ay nagpapahintulot sa mga inhinyero na magdisenyo ng mga compact system na may mas kaunting mga layer. Ito ay humahantong sa pagtitipid ng gastos sa mga materyales, nabawasan ang oras ng pagpupulong, at mas mahusay na paggamit ng espasyo.
Ang mabibigat na tanso na PCB ay maaaring isama ang parehong mataas na kasalukuyang at kontrolin ang mga circuit sa parehong board. Tinatanggal nito ang pangangailangan para sa hiwalay na mga board, pag -stream ng disenyo at pagpapabuti ng pangkalahatang pagiging maaasahan ng system.
| Parameter | Mga pagpipilian sa pagtutukoy |
|---|---|
| Kapal ng tanso | 3 oz/ft² hanggang 20 oz/ft² (105 µm - 700 µm) |
| Lupon ng Lupon | FR-4, polyimide, high-TG FR-4, ceramic, metal core |
| Bilang ng layer | 2–12 layer (napapasadyang depende sa aplikasyon) |
| Thermal Resistance | Na -optimize para sa mataas na pagwawaldas ng init, katugma sa mga paglubog ng init |
| Lakas ng dielectric | Mataas na paglaban ng boltahe hanggang sa 5 kV o higit pa |
| Tapos na ang ibabaw | Hasl, Enig, OSP, Immersion Silver, Immersion lata |
| Mga Aplikasyon | Mga power supply, inverters, automotive, renewable energy system |
Itinampok ng mga pagtutukoy na ito kung bakit ang mabibigat na tanso na PCB ay nakatayo sa paghawak ng dalawahang mga hamon ng mataas na kasalukuyang at mataas na temperatura.
Para sa mga tagagawa at mga taga-disenyo ng system, ang pagpili ng mabibigat na tanso na PCB ay higit pa sa isang teknikal na desisyon-ito ay isang madiskarteng pamumuhunan na nakakaapekto sa kalidad ng produkto, pagiging mapagkumpitensya sa merkado, at pangmatagalang pagiging maaasahan.
Mas mahaba ang buhay ng electronics
Sa pamamagitan ng pamamahagi ng init nang mahusay at maiwasan ang mga naisalokal na pagkabigo, ang mga mabibigat na PCB ng tanso ay makabuluhang nagpapalawak ng buhay ng mga aparato ng pagpapatakbo.
Kaligtasan at pagiging maaasahan
Sa mga sektor tulad ng mga medikal na aparato, pagtatanggol, at automotiko, ang pagkabigo ay hindi isang pagpipilian. Ang mga mabibigat na board ng tanso ay nagbibigay ng matatag na pagganap sa ilalim ng mga kritikal na kondisyon.
Kakayahang umangkop sa disenyo
Ang kakayahang pagsamahin ang mga circuit ng kapangyarihan at kontrol sa parehong PCB ay pinapasimple ang disenyo, binabawasan ang puwang, at pinaliit ang pagiging kumplikado ng system.
Nabawasan ang mga gastos sa pagpapanatili
Ang matibay na konstruksyon ay humahantong sa mas kaunting mga kapalit, mas kaunting downtime, at mas mababang mga gastos sa pagpapanatili sa paglipas ng panahon.
Suporta para sa mga trend ng high-power
Sa pandaigdigang paglipat patungo sa mga de-koryenteng sasakyan, nababago na enerhiya, at mga sistema ng mataas na kahusayan, ang mabibigat na tanso na PCB ay nagbibigay ng pundasyon para sa pagbabago.
Mga de-koryenteng sasakyan (EV): Ang mabibigat na tanso na PCB ay sumusuporta sa mga sistema ng pamamahala ng baterya, singilin ang imprastraktura, at mga circuit na control circuit.
Renewable Energy: Ang mga solar power inverters at wind turbine controller ay umaasa sa mga board na ito upang mahawakan ang mga nagbabago na naglo -load.
Mga Kagamitan sa Medikal: Ang mga aparato tulad ng MRI machine at X-ray na kagamitan ay nangangailangan ng maaasahang mga circuit na may mataas na kasalukuyang.
Pang-industriya Automation: Ang mga drive ng motor at mga robotic system ay nakasalalay sa matatag na mataas na kapangyarihan PCB.
Q1: Bakit mas mahal ang mabibigat na tanso na PCB kaysa sa karaniwang mga PCB?
A: Ang mas mataas na mga resulta ng gastos mula sa mga dalubhasang proseso ng pagmamanupaktura, mas makapal na kalupkop na tanso, at mas matatag na mga kinakailangan sa paglalamina. Gayunpaman, ang pamumuhunan ay nabibigyang katwiran sa pamamagitan ng pinahusay na pagiging maaasahan, mas mahaba habang buhay, at nabawasan ang pangkalahatang mga gastos sa system sa mga aplikasyon ng mataas na kapangyarihan.
Q2: Bakit hindi magamit ang mga karaniwang PCB sa mga high-kasalukuyang system sa halip na mabibigat na tanso na PCB?
A: Ang karaniwang mga PCB ay may limitadong kapal ng tanso, na pinipigilan ang kasalukuyang pagdadala ng kapasidad at pagwawaldas ng init. Ang paggamit ng mga ito sa mga mataas na lakas na kapaligiran ay hahantong sa sobrang pag-init, napaaga na mga pagkabigo, at mga panganib sa kaligtasan. Ang mabibigat na tanso na PCB ay partikular na inhinyero upang malampasan ang mga limitasyong ito.
Habang ang mga industriya ay yumakap sa electrification, nababago na enerhiya, at digital na pagbabagong-anyo, ang demand para sa mataas na mapagkakatiwalaan, ang mataas na pagganap na mga PCB ay lalago lamang. Ang mabibigat na tanso na PCB ay hindi lamang isang kasalukuyang solusyon - sila ay isang pundasyon para sa hinaharap.
Electric Mobility: Sa pandaigdigang pagtulak patungo sa mga EV, ang mga sistema ng singilin at mga baterya na may mataas na kapasidad ay umaasa sa matatag na PCB para sa pamamahala ng kuryente.
Green Energy: Ang mga sistema ng enerhiya ng solar at hangin ay humihiling ng mga board na maaaring pamahalaan ang mga nag -iisang pag -load ng kapangyarihan nang hindi nakompromiso ang pagganap.
5G at IoT Infrastructure: Ang mga network ng mataas na pagganap ay nangangailangan ng mga PCB na maaaring suportahan ang mataas na alon para sa mga istasyon ng base at mga konektadong aparato.
Miniaturization ng mga sistema ng kuryente: Ang mga taga -disenyo ay binabawasan ang mga sukat ng aparato nang hindi nagsasakripisyo ng kapangyarihan, na ginagawang kailangang -kailangan ng mabibigat na tanso na PCB.
Ang mga negosyong nagpatibay ng mabibigat na tanso na PCB sa hinaharap-patunay ang kanilang mga system laban sa pagtaas ng mga kahilingan sa enerhiya at mas mahigpit na mga regulasyon sa kaligtasan. Mula sa pagbabawas ng epekto sa kapaligiran sa pagpapabuti ng pagiging maaasahan ng produkto, ang mga board na ito ay nag -aalok ng hindi magkatugma na halaga.
SaFanway, kami ay nakatuon sa paggawa ng mataas na kalidad na mabibigat na tanso na PCB na nakakatugon sa mahigpit na mga kinakailangan ng mga modernong industriya. Ang aming kadalubhasaan sa advanced na katha, na sinamahan ng isang pangako sa tibay at katumpakan, tinitiyak na ang bawat board ay naghahatid ng pambihirang pagganap sa mga high-power environment.
Kung ang iyong negosyo ay nagpapatakbo sa automotiko, nababago na enerhiya, pang-industriya na automation, o aerospace, ang Fanway ay nagbibigay ng mga naaangkop na solusyon sa PCB upang matulungan kang makamit ang pangmatagalang tagumpay. Para sa karagdagang impormasyon, detalyadong mga pagtutukoy, o pasadyang mga katanungan,Makipag -ugnay sa aminNgayon at tuklasin kung paano suportahan ng Fanway ang iyong mga proyekto na may teknolohiyang mabibigat na tanso na PCB na teknolohiya.
-
