Ang pagsubok sa PCB ay isang kritikal na yugto sa pagmamanupaktura ng electronics na nagsisiguro ng kalidad, pag -andar, at pagiging maaasahan ngMga naka -print na circuit board(PCBS). Ang pagsubok ay maaaring makahanap ng mga problema kaagad at makakatulong sa disenyo ng mga isyu nang mabilis.PCBAng pagsubok ay nagsasangkot ng hubad na pagsubok sa board at tipunin ang pagsubok sa board.
Hubad na pagsubok sa PCB
Ang layunin ng pagsubok sa PCB upang mapatunayan ang koneksyon ng elektrikal, paghihiwalay, at mga depekto sa pagmamanupaktura.
Ang pamamaraan ng pagsubok sa PCB ay kasama ang:
Pagpapatuloy na Pagsubok (Maikling Pagsubok): Mga tseke para sa hindi sinasadyang mga shorts (hal., Mga bakas ng tanso na nakakaantig).
Pagsubok sa paghihiwalay (bukas na pagsubok): Tinitiyak na walang bukas na mga circuit (break) sa mga bakas.
Automated Optical Inspection (AOI): Gumagamit ng mga camera upang makita ang mga gasgas, misalignment, o mga depekto sa etching.
Pagsubok sa Impedance: Kritikal para sa mga disenyo ng high-speed (hal., RF, DDR) upang matiyak ang mga pagtutukoy ng mga tugma ng impedance.
Nagtipon ng pagsubok sa board
1.In-Circuit Test (ICT): Ang ICT ay isang awtomatikong pagsubok sa online upang mapatunayan ang mga sangkap, shorts, bubukas, at mga halaga. Ang pagsubok na ito ay maaaring tumpak na makahanap ng mga lokasyon ng kasalanan, na nagpapahintulot sa mga manggagawa na madaling hawakan ang PCBA.
2. Pagsubok sa Pagsusuri: Ito ay isang pamamaraan na epektibo sa gastos, ang paglipat ng pagsubok sa pagsubok sa circuit nang walang pasadyang mga fixtures. Ito ay angkop para sa iba't ibang mga kinakailangan sa pagsubok sa pamamagitan ng mga pagbabago sa software.

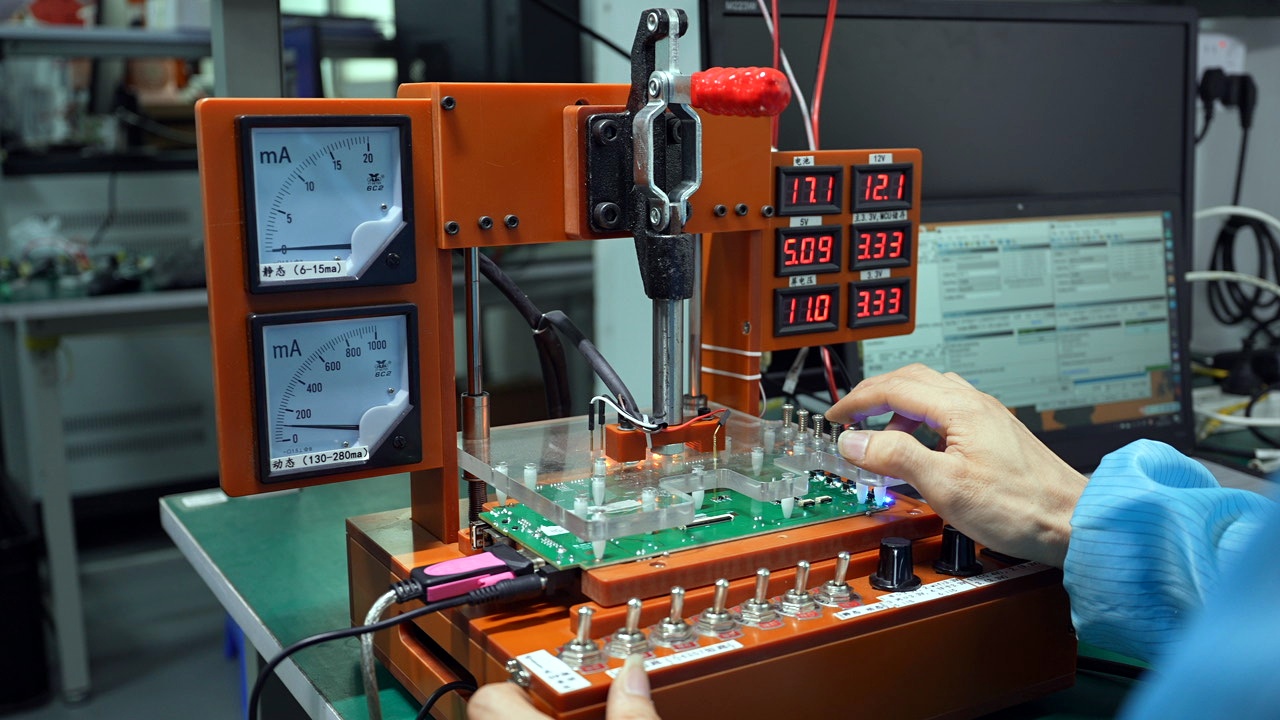

3. Pagsubok sa Pag -andar: Nangangailangan ito ng mga dalubhasang kagamitan at napasadyang mga pamamaraan sa pagsubok upang mapatunayan ang pagpapaandar ng PCB.
4.Automatic Optical Inspection (AOI): Ang inspeksyon ng AOI ay gumagamit ng mga camera upang mag -scan ng mga joints ng panghinang at mga sangkap na mga depekto tulad ng mga tulay, misalignment, at nawawalang mga bahagi.
5.x-ray Pagsubok: Gumagamit ng X-ray upang suriin ang mga nakatagong kasukasuan (BGA, QFN), voids, o mga depekto sa panghinang.
Hindi mahalaga kung anong uri ng pagsubok sa electronics na ginagamit mo, nagdadala ito ng benepisyo sa nakalimbag na circuit board (PCB). Ang pagsubok sa yugto ng disenyo ay tumutulong sa mga taga -disenyo na maiwasan ang mga pagkakamali sa paggawa ng masa, binabawasan ang mga gastos, pinaikling ang mga siklo ng pag -unlad, at nagpapabilis sa paggawa. Tinitiyak ng komprehensibong pagsubok na matugunan ng mga PCB ang lahat ng mga kinakailangan sa elektrikal, mekanikal, at istruktura habang pinapabuti ang pagiging maaasahan ng produkto.
Mahalaga ang pagsubok sa PCB para sa kalidad ng produkto. Sa Fanway, nag -aalok kami ng isang malawak na hanay ng mga solusyon sa pagsubok, kabilang ang mga sangkap na inspeksyon, pasadyang pagsubok. Makipag -ugnay sa amin ngayon makakuha ng higit pang mga detalye.
