Ano ang pcba conformal coating?

1.Ano ang pcba conformal coating?

Ang PCBA conformal coating ay isang dalubhasang proteksiyon na layer na inilalapat saMga naka -print na circuit board assembly(PCBAS). Pinoprotektahan nito ang mga elektronikong pagtitipon mula sa malupit na pagkakalantad sa kapaligiran habang pinapanatili ang katatagan ng thermal sa matinding temperatura. Ang cured coating ay bumubuo ng isang transparent elastomeric film na may mga katangian ng pagkakabukod, paglaban ng kahalumigmigan, pagpapagaan ng alikabok, at proteksyon ng kaagnasan.

2.Features ng conformal coating

Ang conformal coating ay isang solong-sangkap na patong na nabalangkas na may mataas na pagganap, pag-iipon ng paglaban ng mga polimer ng polimer bilang base material, kasama ang mga apoy ng apoy at iba pang mga sangkap. Ang mga pangunahing tampok nito ay kinabibilangan ng: mababang lagkit, mabilis na pagpapatayo, paglaban ng tubig, walang kaagnasan, mahusay na pagdirikit, pagkakabukod, anti-aging, retardancy ng siga, at hindi nakakapinsala sa katawan ng tao habang ginagamit. Matapos ang paggamot, bumubuo ito ng isang transparent na nababanat na pelikula na may magandang hitsura, na maaaring ayusin at hindi makagambala sa rework ng circuit board.

3.Typs ng conformal coating

3.1acrylic resin (AR)

Ang acrylic conformal coatings ay nagbibigay ng mahusay na pagkalastiko at pangkalahatang proteksyon. Nabanggit ang mga ito para sa kanilang mataas na dielectric na lakas, mahusay na paglaban sa kahalumigmigan, at paglaban sa pagsusuot. Ang acrylic coating ay maaaring matanggal nang mabilis at madaling gamit ang mga karaniwang solvent, hindi na kailangan ng agitation.

3.2poxy resin (s)

Ang Epoxy conformal coatings ay nailalarawan sa pamamagitan ng mataas na tigas, malakas na pagdirikit at mahusay na paglaban sa kaagnasan ng kemikal. Gayunpaman, ang rework ay mahirap dahil sa kanilang mataas na brittleness at hindi magandang paglaban sa epekto.

3.3 Polyurethane Resin (UR)

Ang polyurethane conformal coatings ay nag -aalok ng mahusay na paglaban sa kahalumigmigan, paglaban sa kemikal, at paglaban sa pagsusuot. Bilang pagtutol ng solvent, ang patong na ito ay napakahirap alisin. Para sa kumpletong pag -alis, nangangailangan ng dalubhasang mga solvent, matagal na pagbababad, at pag -iingat gamit ang mga brushed o ultrasonic bath.

3.4 Silicone Resin (SR)

Ang silicone conformal coatings ay naghahatid ng mahusay na proteksyon sa isang malawak na saklaw ng temperatura. Ang SR coating ay may mahusay na paglaban sa kemikal, paglaban ng kahalumigmigan, at paglaban sa spray ng asin, at napaka -kakayahang umangkop. Ang silicone conformal coatings ay hindi masusuot, ngunit paganahin ang mga ito upang labanan ang pagkapagod ng panginginig ng boses. Ang mga coatings ng silicone ay karaniwang ginagamit sa mga kapaligiran na may mataas na kahalumigmigan. Para sa kumpletong pag -alis, nangangailangan ng dalubhasang mga solvent, matagal na pagbababad, at pag -iingat gamit ang mga brushed o ultrasonic bath.

3.5 Fluoropolymer (FP)

Nag-aalok ang mga coatings ng Fluoropolymer ng natitirang pagtutol sa kaagnasan ng kemikal (lumalaban sa mga malakas na acid, alkalis, at solvent), mababang pag-igting sa ibabaw (pag-uulat ng tubig at pag-uulat ng langis), ngunit ang mataas na gastos at isang kumplikadong proseso ng patong.

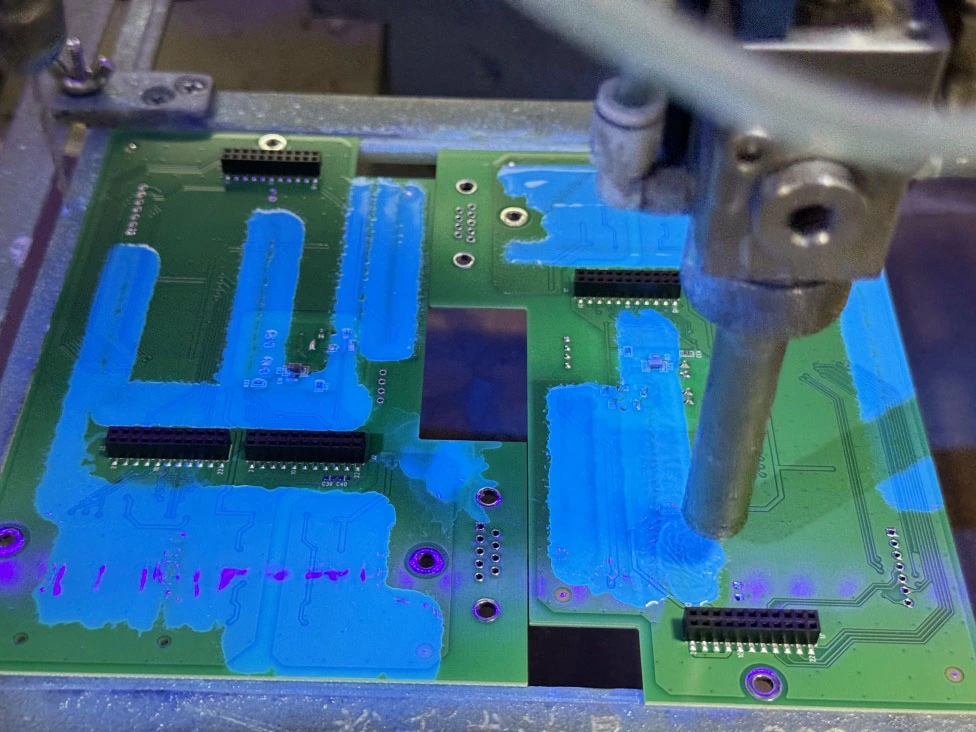

4.Conformal na mga pamamaraan ng aplikasyon ng patong

Ang conformal coating ay maaaring mailapat sa pamamagitan ng brushing, spraying, at proseso ng paglubog. Ang pangunahing mga kinakailangan sa aplikasyon:

* Ang inirekumendang kapal ay nasa pagitan ng 0.1 at 0.2mm;

* Ang mga ibabaw ay dapat linisin ng kahalumigmigan at mga kontaminado bago patong;

* Ang pangalawang amerikana ay maaaring mailapat pagkatapos matuyo ang unang amerikana;

* Ang mga operasyon ay nangangailangan ng sapat na bentilasyon para sa pagsingaw ng solvent;

* Ang mga operator ay dapat magsuot ng mga proteksiyon na mask.

5. Paano pumili ng conformal coating para sa iyong mga proyekto sa PCBA?

Ang pagpili ng patong na patong ay dapat isaalang -alang ang apat na pangunahing mga kadahilanan:

5.1ENIRIRORMENTAL OPERATING CONDITIONS

5.2Manufacturing Compatibility Compatibility

5.3cost-pagiging epektibo

5.4RELIBILITY REQUIREMENTS.

Halimbawa, sa mga sitwasyon kung saan kinakailangan ang mabilis na pagpapagaling, ang isang mabilis na pagpapatayo ng uri ng anti-corrosion na pintura ay maaaring mapili. Habang sa ilang mga patlang na may mas mataas na mga kinakailangan sa proteksyon sa kapaligiran, ang isang patong na palakaibigan na may mababang VOC (pabagu -bago ng mga organikong compound) ay dapat mapili.
