Dalubhasa sa Fanway ang paghahatid ng mahusay at maaasahang mga serbisyo sa pagpupulong ng PCB, na tumpak na naayon sa iyong natatanging mga kinakailangan upang mapabilis ang tagumpay ng iyong produkto.
Gumagamit ang mga substrate ng FR-4 o mga materyales na may mataas na dalas (tulad ng Rogers 4350B).
Ang gold plating o OSP surface treatment ay pinagtibay upang matiyak ang pagiging maaasahan ng contact.
Ang mga pangunahing bahagi, gaya ng DC-DC modules, ay sumasailalim sa 100% aging tests.

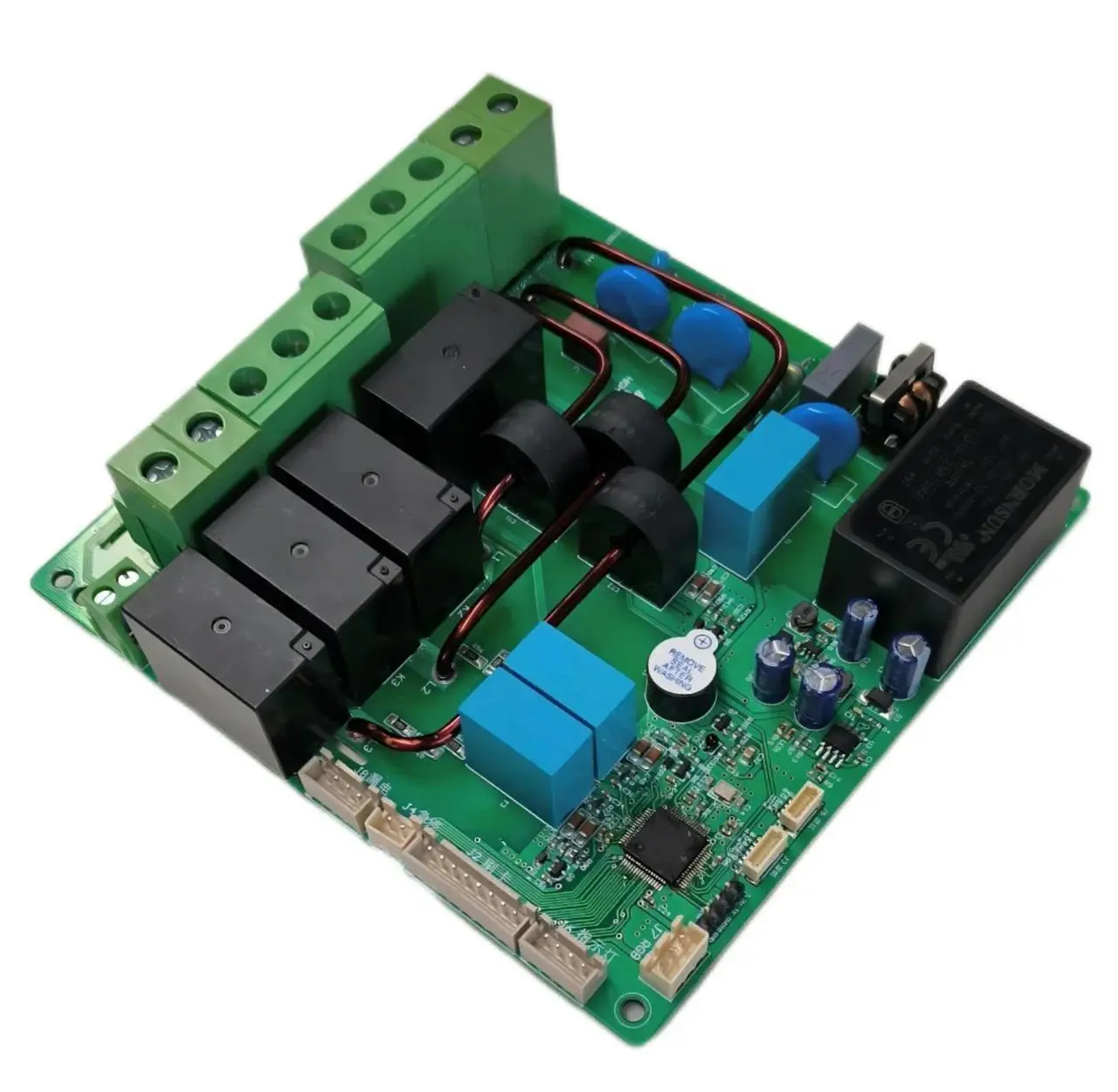

Ang Charging Pile PCBA Motherboard ay inuri sa dalawang uri batay sa charging mode:
AC charging piles at DC charging piles.

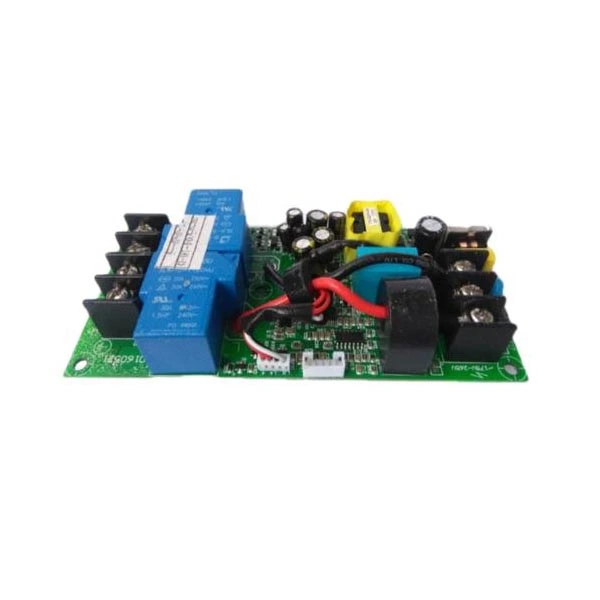

AC Charging Pile Circuit Board:Ang board na ito ay nagko-convert ng grid AC power sa DC power sa pamamagitan ng On-Board Charger (OBC) ng sasakyan. Kabilang sa mga pangunahing pag-andar nito ang:
Kontrol ng CP Terminal:Nakikipag-ugnayan sa BMS ng sasakyan gamit ang mga PWM signal para subaybayan ang status ng pag-charge (hal., paglalagay ng baril, paghahanda sa pag-charge, pagsisimula ng pag-charge). Ang gumaganang boltahe ay 12V/9V/6V na may dalas na 1kHz.
CC Terminal Detection:Kinukumpirma ang status ng charging gun connection sa pamamagitan ng mga pagbabago sa resistance at tinutukoy ang output current capacity (hal., isang 1.5kΩ resistance ay tumutugma sa isang 8A current).
Mga Karaniwang Parameter:Input 220V AC, output power 7kW/11kW, proteksyon rating IP54.

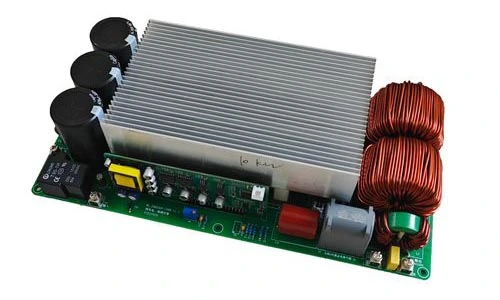

DC Charging Pile Circuit Board:Direktang naglalabas ang board na ito ng mataas na boltahe na DC power. Ang mga pangunahing module nito ay kinabibilangan ng:
AC/DC Rectification at PFC Module:Kino-convert ang three-phase 380V AC sa high-voltage DC (750-850V) gamit ang aktibong Power Factor Correction (PFC) na teknolohiya, na may kahusayan na lumampas sa 97%.
DC/DC Conversion Module:Isinasaayos ang boltahe sa kinakailangang hanay ng baterya (hal., 200-920V) sa pamamagitan ng LLC resonant topology at sumusuporta sa dynamic na kasalukuyang kontrol (hanggang sa ilang daang amperes).
Mga Karaniwang Parameter:Input 380V AC, output power 30-120kW, integrated STM32F207ZET main control chip, sumusuporta sa CAN/RS-485 na komunikasyon.
Mga Istasyon ng Pagsingil ng Komunidad:Unahin ang EMC performance (EN 61000-6-2 standard).
Mga Ultra-Fast Charging Station sa Highway:Dapat matugunan ang pagkakabukod makatiis boltahe kinakailangan ng 2000V.
Nagbibigay sa iyo ang Fanway ng isang matatag at mahusay na solusyon sa substrate ng circuit board. Maligayang pagdating upang makipag-ugnay sa amin para sa karagdagang impormasyon
