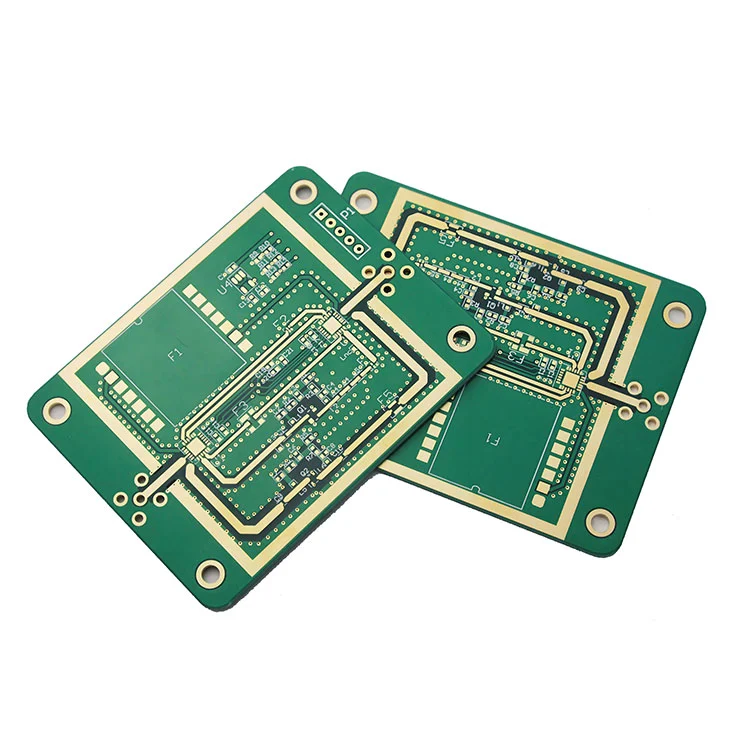

Mataas na Dalas PCBAng teknolohiya ay mahalaga para sa modernong RF, microwave, at high-speed digital system na tumatakbo sa hanay ng GHz. Habang tumataas ang mga frequency, nagiging kritikal na hamon sa disenyo ang pagkawala ng signal, impedance mismatch, at electromagnetic interference. Ang komprehensibong gabay na ito ay nagpapaliwanag kung paano pinapabuti ng High Frequency PCB ang integridad ng signal, nagsasaliksik ng mga materyales, mga diskarte sa disenyo, mga proseso ng pagmamanupaktura, mga salik sa gastos, at mga praktikal na solusyon sa mga karaniwang sakit ng engineering. Gumagawa ka man ng mga 5G module, automotive radar, satellite system, o high-speed na mga device sa komunikasyon, nagbibigay ang artikulong ito ng malinaw na teknikal na insight para matulungan kang makamit ang matatag at maaasahang performance.
Ang High Frequency PCB ay inengineered upang gumana nang mapagkakatiwalaan sa mga frequency na karaniwang higit sa 500 MHz at kadalasang umaabot sa mga multi-GHz na saklaw. Sa mga antas na ito, kahit na ang maliliit na pagkakaiba-iba sa mga katangian ng dielectric, pagkamagaspang na tanso, at bakas na geometry ay maaaring makaapekto nang malaki sa pag-uugali ng circuit.
Hindi tulad ng mga nakasanayang board, ang mga disenyo ng High Frequency PCB ay nangangailangan ng mababang pagkawala ng mga materyales, mahigpit na kinokontrol na impedance, at tumpak na pagpapaubaya sa pagmamanupaktura upang matiyak ang predictable na paghahatid ng signal.
Habang tumataas ang dalas:
Ang High Frequency PCB na teknolohiya ay tumutugon sa mga hamong ito sa pamamagitan ng pagsasama-sama ng mga advanced na materyales sa mga na-optimize na pamamaraan ng disenyo.
| materyal | Dielectric Constant (Dk) | Loss Tangent (Df) | Aplikasyon |
|---|---|---|---|
| Binagong FR-4 | 4.2–4.5 | 0.015–0.02 | Mas mababang GHz na mga disenyo |
| Rogers Laminate | 2.2–3.5 | 0.0009–0.003 | RF at Microwave |
| Batay sa PTFE | 2.0–2.5 | Napakababa | Satellite at Radar |
| Hydrocarbon Ceramic | 3.0–3.5 | Mababa | Automotive 77GHz Radar |
Ang mga tagagawa tulad ng Shenzhen Fanway Technology Co., Ltd ay maingat na nagpapatunay sa dielectric na katatagan at pagkakapare-pareho bago ang produksyon.
Ang mabisang stack-up na disenyo ay nagpapabuti sa proteksiyon at integridad ng signal.
| Layer | Function |
|---|---|
| Nangunguna | RF Signal Routing |
| Panloob 1 | Ground Plane |
| Panloob 2 | Power Plane |
| Ibaba | Shielding / Pangalawang Signal |
Ang wastong ground reference ay nagpapaliit sa EMI at nagpapabuti sa pagkakapare-pareho ng impedance.
Ang paggawa ng High Frequency PCB ay nangangailangan ng:
Ang Shenzhen Fanway Technology Co., Ltd ay nagpapatupad ng mahigpit na kontrol sa proseso upang matiyak ang matatag na pagganap ng kuryente sa mga batch.
Kasama sa mga cost driver ang pagpili ng materyal, bilang ng layer, impedance tolerance, at pagiging kumplikado ng pagsubok. Ang mga hybrid na stack-up na disenyo na pinagsasama ang mga RF na materyales na may mga karaniwang core ay maaaring balansehin ang gastos at pagganap.
Suriin:
Nagbibigay ang Shenzhen Fanway Technology Co., Ltd ng mga komprehensibong solusyon sa pagmamanupaktura ng High Frequency PCB, kabilang ang mga multi-material na hybrid board, precision impedance control, mabilis na prototyping, at mahigpit na mga pamamaraan sa pagsubok. Sinusuportahan ng kanilang engineering team ang mga customer mula sa pagsusuri sa disenyo hanggang sa mass production, na tinitiyak ang pare-parehong performance sa mga GHz application.
Q1: Sa anong frequency ko dapat isaalang-alang ang High Frequency PCB na materyales?
Sa pangkalahatan ay higit sa 500 MHz, lalo na kapag tumatakbo sa mga saklaw na multi-GHz.
Q2: Maaari bang pangasiwaan ng karaniwang FR-4 ang mga RF application?
Limitado lamang ang mga disenyong may mababang dalas; Ang mga dedikadong RF na materyales ay mas gusto para sa mas mahusay na katatagan.
Q3: Ano ang pinaka kritikal na parameter?
Ang pagkawala ng tangent (Df) ay makabuluhang nakakaapekto sa pagpapahina ng signal.
Q4: Paano ko babawasan ang pagmuni-muni ng signal?
Tiyakin ang tumpak na kontrol ng impedance at wastong disenyo ng stack-up.
Q5: Paano ko sisimulan ang aking proyekto?
Kumonsulta sa isang may karanasan na tagagawa upang suriin ang mga file ng disenyo bago ang katha.
Ang High Frequency PCB ay gumaganap ng isang mapagpasyang papel sa pagpapanatili ng integridad ng signal, pagliit ng pagkawala, at pagtiyak ng matatag na pagganap sa mga advanced na sistema ng GHz. Mula sa pagpili ng materyal hanggang sa paggawa ng katumpakan, mahalaga ang bawat detalye.
Kung naghahanap ka ng maaasahan, mataas na pagganap na suporta sa pagmamanupaktura ng High Frequency PCB,Shenzhen Fanway Technology Co., Ltday handang magbigay ng ekspertong gabay at kahusayan sa produksyon.
May bagong RF o high-speed na proyekto sa pagbuo?Makipag-ugnayansa amin ngayon upang talakayin ang iyong mga teknikal na kinakailangan at tumanggap ng isang pinasadyang solusyon para sa iyong mga pangangailangan sa High Frequency PCB.
