Sa masalimuot na mundo ng electronics, ang mapagpakumbabawire harness gumaganap bilang nervous system. Sinasaliksik ng komprehensibong gabay na ito ang bawat aspeto ng wire harnesses—mula sa kanilang kritikal na papel sa kaligtasan ng sasakyan hanggang sa kanilang ebolusyon sa industriyal na automation. Susuriin namin ang mga pakinabang at disadvantages, ihahambing ang iba't ibang uri, at sasagutin ang mga tanong na nagpindot tulad ng "What makes a custom wire harness superior?" at "Paano pumili sa pagitan ng wire harness at cable assembly?" Nagtatampok ng mga insight mula sa pinuno ng industriyaShenzhen Fanway Technology Co., Ltd, ang artikulong ito ay ang iyong tunay na mapagkukunan para sa pag-unawa sa mga modernong solusyon sa mga kable.

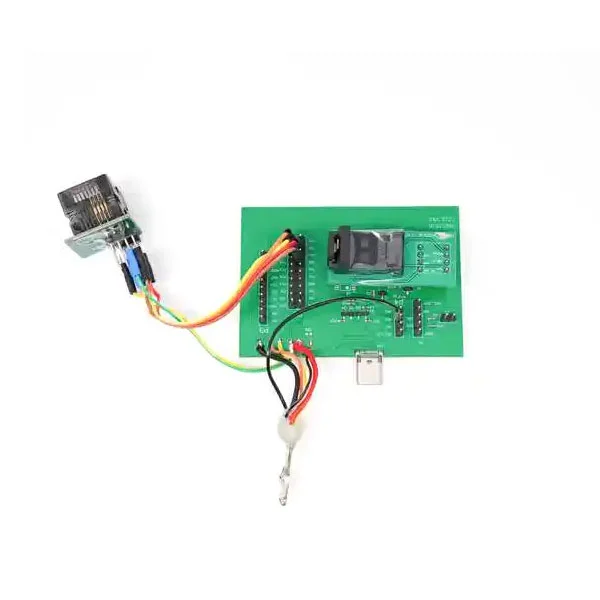

A wire harness, kadalasang tinutukoy bilang cable harness o wiring assembly, ay isang sistematiko at pinagsama-samang hanay ng mga wire, cable, at connector na nagpapadala ng mga signal o kuryente. Isipin ito bilang circulatory at nervous system ng anumang electrical device. SaShenzhen Fanway Technology Co., Ltd, tinutukoy namin ang isang wire harness hindi lamang bilang isang bundle ng mga wire, ngunit bilang isang meticulously engineered na solusyon na nagsisiguro ng kaligtasan, nakakatipid ng space, at binabawasan ang mga error sa pag-install. Mula sa sasakyang minamaneho mo hanggang sa mga medikal na kagamitan sa mga ospital, ang mga wire harness ay ang silent enabler ng modernong teknolohiya. Kung wala ang mga ito, ang mga electronic system ay magiging isang magulong gulo ng maluwag na mga wire, madaling kapitan ng mga short circuit at mga panganib sa sunog.
Ang mga off-the-shelf na solusyon ay bihirang magkasya sa mga kumplikadong kinakailangan. Ito ay kung saan apasadyang wire harnessmga hakbang. Sa pamamagitan ng pag-angkop sa haba, mga uri ng connector, wire gauge, at mga materyales sa pagkakabukod sa mga partikular na application, gusto ng mga manufacturerShenzhen Fanway Technology Co., Ltdtulungan ang mga industriya na makamit ang hindi pa nagagawang kahusayan. Halimbawa, sa sektor ng aerospace, ang isang custom na harness ay nagpapababa ng timbang sa pamamagitan ng paggamit ng mga partikular na haluang metal, na direktang nakakaapekto sa ekonomiya ng gasolina. Sa robotics, nagbibigay-daan ang mga custom na harness para sa high-flex na buhay at paglaban sa mga langis. Ang rebolusyon ay nakasalalay sa katumpakan: ang bawat wire ay eksakto kung saan ito dapat, ginagawa kung ano ang idinisenyo para sa, pagliit ng mga punto ng pagkabigo at pag-maximize ng mahabang buhay.
Bagama't ang mga terminong ito ay kadalasang ginagamit nang palitan, mayroong isang banayad ngunit mahalagang pagkakaiba. Awire harnesskaraniwang tumutukoy sa isang bundle ng mga wire o cable na pinagsama-sama ng isang matibay na materyal tulad ng nylon tie, electrical tape, o conduit, pangunahin para sa proteksyon at organisasyon. Apagpupulong ng cable, sa kabilang banda, ay isang grupo ng mga wire o cable na nakapaloob sa isang solong, tuluy-tuloy na panlabas na dyaket. Ang mga cable assemblies ay karaniwang idinisenyo para sa partikular na end-use, kadalasang may kasamang matibay na mga connector na handa nang isaksak. Parehong mahalaga; ang pagpili ay depende sa kapaligiran at mekanikal na pangangailangan ng application. Ang Shenzhen Fanway Technology Co., Ltd ay mahusay sa pareho, tinitiyak ang pinakamainam na pagganap kung kailangan mo ng isang simpleng harness para sa isang control panel o isang kumplikadong pagpupulong para sa mga aplikasyon sa ilalim ng tubig.
Ang pagpili ng tamang materyal para sa isang wire harness ay mahalaga. Nasa ibaba ang isang detalyadong breakdown ng mga karaniwang materyales at ang kanilang mga katangian. Ang paghahambing na ito ay batay sa data at karanasan mula saShenzhen Fanway Technology Co., Ltdteam ng engineering.
| Materyal / Uri | Mga Bentahe (Pros) | Mga Mga Disadvantages (Cons) | Mga Karaniwang Aplikasyon |
| PVC Insulation | ✔ Cost-effective, flexible, magandang electrical insulation, flame retardant. | ✘ Ang limitadong hanay ng temperatura (-20°C hanggang 80°C), ay maaaring maging malutong sa paglipas ng panahon, hindi eco-friendly. | Mga gamit sa sambahayan, pangkalahatang electronics, interior ng sasakyan. |
| XLPE (Cross-linked Polyethylene) | ✔ Mataas na pagtutol sa temperatura (hanggang sa 125°C), mahusay na lakas ng makina, paglaban sa kemikal. | ✘ Mas mahal kaysa sa PVC, hindi gaanong nababaluktot sa ilang mga formulation. | Mga compartment ng makina ng sasakyan, makinarya sa industriya. |
| Teflon (PTFE) | ✔ Napakataas na rating ng temperatura (260°C), mababang friction, chemically inert, mahusay para sa mga high-frequency na signal. | ✘ Napakataas ng gastos, matigas, nangangailangan ng espesyal na pagproseso. | Aerospace, militar, high-end na kagamitan sa pagsubok. |
| Mga Shielded Harness (Foil/Braid) | ✔ Proteksyon ng EMI/RFI, integridad ng signal, binabawasan ang ingay. | ✘ Mas mabigat, hindi gaanong nababaluktot, tumaas na kumplikado at gastos. | Mga aparatong medikal, mga sentro ng data, mga sistema ng komunikasyon. |
Tulad ng nakikita, ang pagpili ay lubos na nakasalalay sa kapaligiran.Shenzhen Fanway Technology Co., LtdInirerekomenda ang pagsasagawa ng masusing pagsusuri sa stress sa kapaligiran bago tapusin ang mga materyales.
Ang versatility ng wire harnesses ay nangangahulugan na ang mga ito ay nasa lahat ng dako. Nasa ibaba ang isang pangkalahatang-ideya sa istilo ng listahan ng mga pangunahing industriya at kung paano nila ginagamit ang mga harness.
| Industriya | Partikular na Kaso ng Paggamit | Pangunahing Kinakailangan |
| Automotive (EV) | Mataas na boltahe na paglalagay ng kable ng baterya | Orange color coding, mataas na kasalukuyang, vibration resistance |
| Renewable Energy | Mga koneksyon ng solar panel | UV resistance, weatherproof, mahabang buhay |
| Riles Transit | Mga sistema ng pagpepreno at pagbibigay ng senyas | Kaligtasan ng sunog (mababa ang usok, zero halogen), tibay |
1. IPC/WHMA-A-620 Standard: Mga Kinakailangan at Pagtanggap para sa Cable at Wire Harness Assemblies.
2. "Mga Alituntunin sa Disenyo ng Automotive Wiring Harness" - SAE International.
3. Data ng industriya at mga sukatan ng pagganap na ibinigay ng departamento ng R&D ngShenzhen Fanway Technology Co., Ltd.
4. "Ang Tungkulin ng Cable Assemblies sa Medical Electronics" - Medikal na Disenyong Brief.
Kung kailangan mo ng prototype o mass production ng custom wire harnesses,Shenzhen Fanway Technology Co., Ltdang iyong pinagkakatiwalaang partner. Sa mahigit 15 taon ng kadalubhasaan, naghahatid kami ng katumpakan, tibay, at pagsunod.
