Dobleng layer PCB

Malugod kang tinatanggap na pumunta sa Fanway Factory upang bumili ng pinakabagong pagbebenta, mababang presyo, at de-kalidad na dobleng layer PCB. Inaasahan namin ang pakikipagtulungan sa iyo.

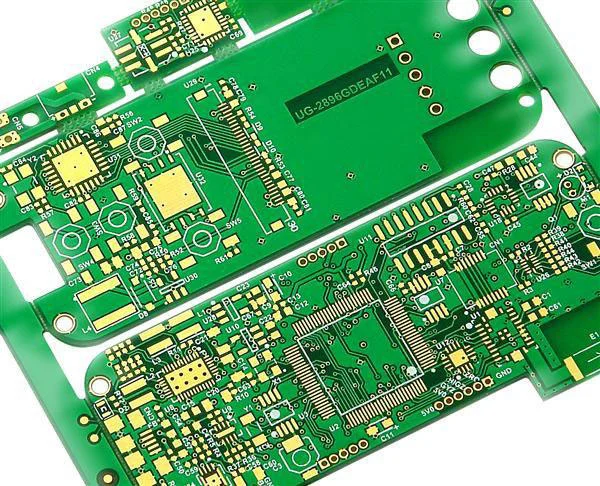

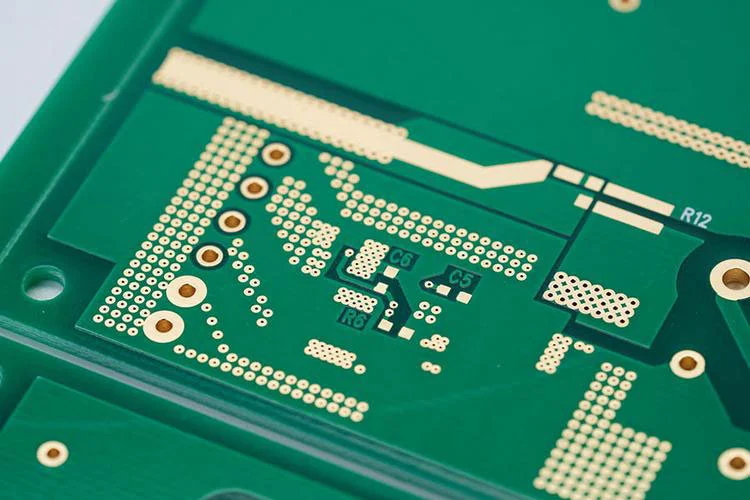

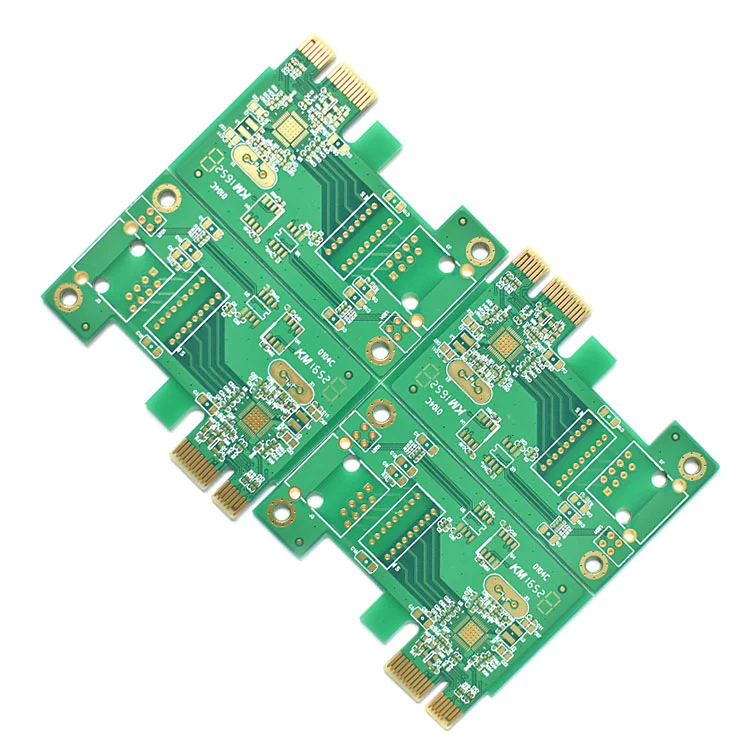

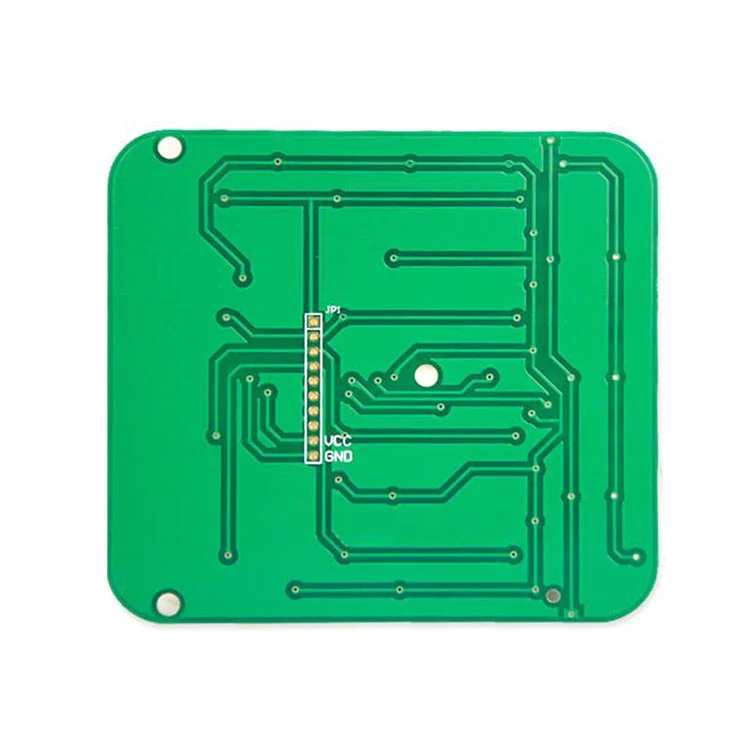

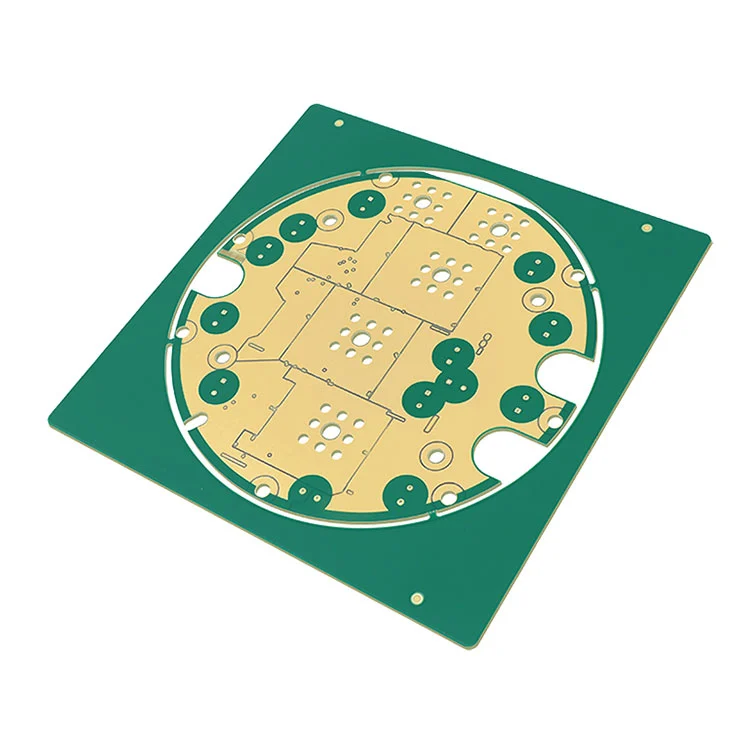

Ang isang dobleng layer PCB (dobleng panig na PCB) ay nagsasama ng dalawang conductive na mga layer ng tanso sa isang substrate (FR-4), na magkakaugnay sa pamamagitan ng plated through-hole (PTH) o VIAS. Bilang isang propesyonal na tagapagtustos ng PCB sa China, nag -aalok ang Fanway ng mababang gastos at mabilis na dobleng layer ng PCB.

Double Layer Pcb


Bakit dobleng layer ng Fanway ang mga PCB?

Paggawa ng katumpakan

Precision Manufacturing

Suportahan ang laser pagbabarena, micro vias, at HDI.

Mahigpit na pagsubok

Rigorous Testing

100% elektrikal na pagsubok at inspeksyon ng AOI.

Sertipikadong kalidad

Certified Quality

Sumunod sa IPC-A-600 Class 2/3, UL 94V-0.

Mabilis na paghahatid

Fast Delivery

Tapusin ang mga prototyp sa 24h, ang mga order ng bulk ay natapos sa 5 araw.


Ang mga bentahe ng dobleng layer PCB sa Fanway

Kahusayan sa Space:Dobleng panig na pagruruta para sa mga compact na layout.

Pagbabawas ng EMI:Pag -optimize ng eroplano sa lupa.

Kakayahang Gastos:Ang pinakamahusay na pagpipilian para sa gitnang kumplikadong mga prototypes at paggawa.

Lakas ng mekanikal:Pinatibay sa pamamagitan ng kalupkop na lumalaban sa panginginig ng boses.


Ang pagsasaayos ng layer ng dobleng layer PCB sa Fanway

Double Copper Layer:Suportahan ang mga sangkap at bakas sa magkabilang panig.

Substrate:FR-4, aluminyo sa opsyonal.

Mga koneksyon sa Inter layer:Sa pamamagitan ng hole, bulag, o inilibing na mga vias.

Proteksyon:Double side solder mask at silkscreen.

Mga Kakayahang Disenyo:Suportahan ang SMT at sa pamamagitan ng mga sangkap ng butas.

Ang pag -ruta ng cross layer ay bawasan ang laki ng board at pinapahusay ang kalinawan ng signal.


Proseso ng Paggawa ng Double Layer PCB

Paghahanda ng Laminate (dobleng panig na CCL).

Pagbabarena at sa pamamagitan ng metallization (PTH).

Photolithography at tanso etching.

Dual-side solder mask/silkscreen printing.

Pagtatapos ng ibabaw (enig, hasl, o paglulubog na pilak).

Mga pagtutukoy sa teknikal

Kapal:0.8–3.0mm (karaniwang 1.6mm).

Timbang ng tanso:1–3 oz.

Trace/Space:0.15mm (6 mil).

Minahan sa pamamagitan ng diameter:0.3mm (12 mil).

Lakas ng dielectric:20 kV/mm (FR-4).

Double Layer Pcb
