Mula sa disenyo ng PCB hanggang sa paggawa ng masa, ang Fanway ay naghahatid ng mabilis na pag-turn ng mga serbisyo sa pagmamanupaktura ng PCB bilang mga solusyon sa one-stop upang matugunan ang iyong magkakaibang mga kinakailangan sa proyekto at mapabilis ang iyong oras-sa-merkado.
Ang Rigid Flex PCB ay isang makabagong solusyon sa circuit na pinagsasama ang tradisyonal na mahigpit na PCB na may kakayahang umangkop na circuit board (FPC) sa pamamagitan ng teknolohiyang katumpakan. Dahil sa kanilang natatanging three-dimensional na disenyo, ang mataas na pagiging maaasahan at pag-save ng espasyo, ang mahigpit na flex na PCB ay naging pangunahing sangkap ng mga high-end na elektronikong aparato. Malawakang ginagamit ito sa iba't ibang mga industriya kabilang ang telecommunication, consumer electronics, automotive electronics, pang -industriya control, at medikal na kagamitan. Bilang isang espesyalista sa PCB sa China, ang Fanway ay nakatuon sa pagbibigay ng aming mga customer ng mataas na kalidad at kumplikadong mahigpit na mga solusyon sa pagmamanupaktura ng PCB.
Mayroon kaming propesyonal na DFM (disenyo para sa pagmamanupaktura) na pag -aralan upang matulungan kang ma -optimize ang disenyo. Sinusuportahan namin ang pagmomolde ng 3D at kunwa ng kumplikadong mahigpit at nababaluktot na mga board.
Ang aming mataas na katumpakan na laser pagbabarena at teknolohiya ng microhole ay nagsisiguro ng mataas na magkakaugnay na density, at tumpak na kontrolin ang proseso ng nakalamina ng mahigpit at nababaluktot na mga bahagi ng kumbinasyon upang matiyak ang pagkakapare -pareho ng produkto.
Mayroon kaming 100% na pagsubok sa kuryente at AOI (awtomatikong optical inspeksyon) upang matiyak ang pagiging maaasahan ng produkto. Ang proseso ng produkto ng PCB ay mahigpit na sundin ang mga pamantayan sa IPC.
Ang aming mabilis na serbisyo ng prototype upang matulungan kang paikliin ang ikot ng pag -unlad ng produkto. Ang aming mababang dami sa mataas na dami ng produksiyon upang matugunan ang iba't ibang mga pangangailangan ng customer.
| Parameter | Kakayahan |
| Flex Layer | 1-6 layer (12.5μm-100μm pi kapal) |
| Mahigpit na mga layer | FR4 (Tg 140 ° C-180 ° C), Rogers, Polyimide |
| Tapos na ang ibabaw | Enig, Immersion Silver, OSP, Hard Gold |
| Minimum na bakas/spacing | 3/3 mil (Rigid), 2/2 mil (Flex) |
| Sa pamamagitan ng mga uri | Bulag, inilibing, microvias (75μm diameter) |
Disenyo at Layout:IPC-2223 sumusunod na pag-optimize ng stackup para sa mga dinamikong application ng Flex.
Katumpakan na katha:Multilayer rigid-flex boards na may bulag/inilibing vias (laser-drilled 50μm)
Turnkey Assembly:Kumpletuhin ang mga solusyon mula sa mga hubad na board hanggang sa nasubok na mga asembleya ng gusali ng box-build.
Libreng pagsusuri ng DFM:I -optimize ang mga disenyo para sa mga bend cycle at mga puntos ng stress.

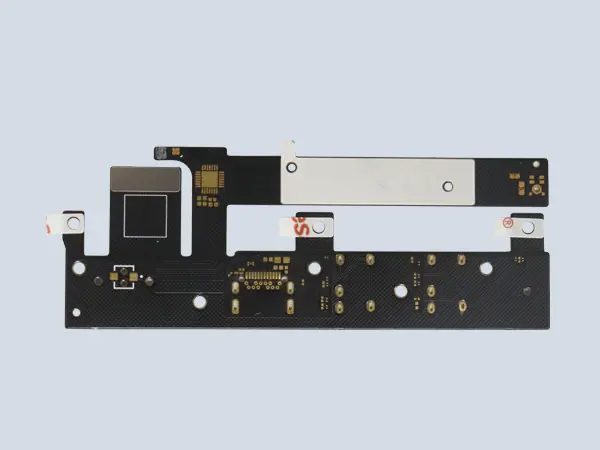

24-layer rigid-flex PCB

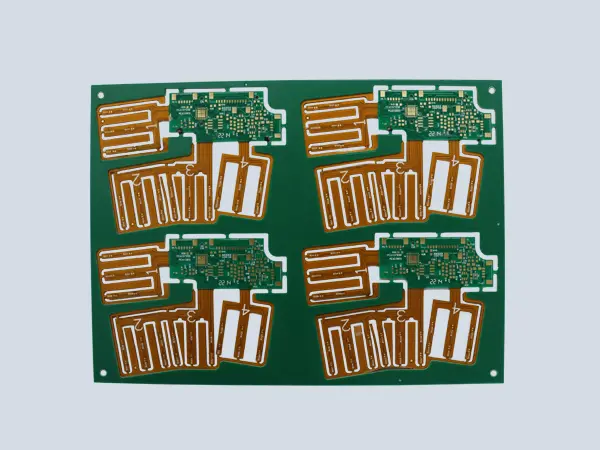

Flexible Circuit Solutions

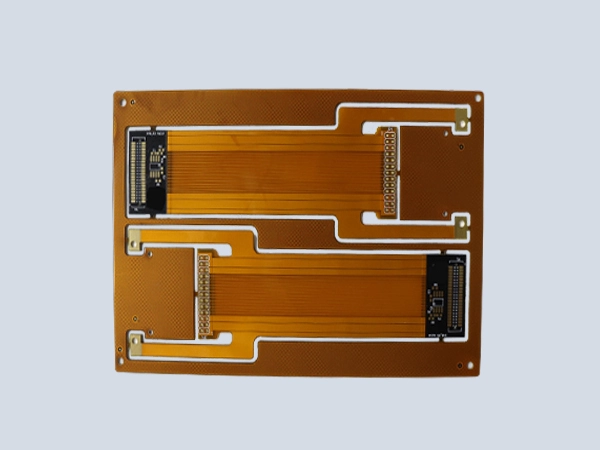

Mga PCB ng medikal

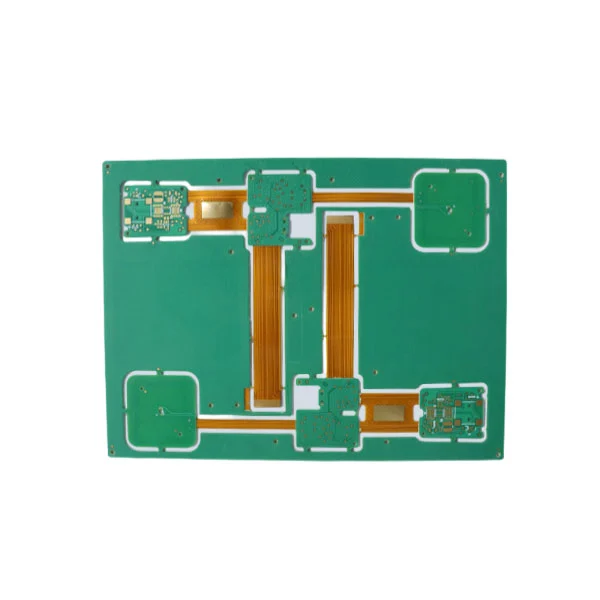

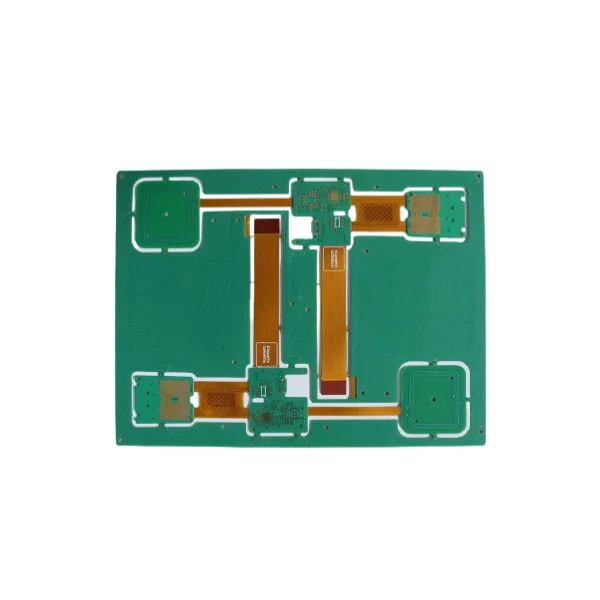

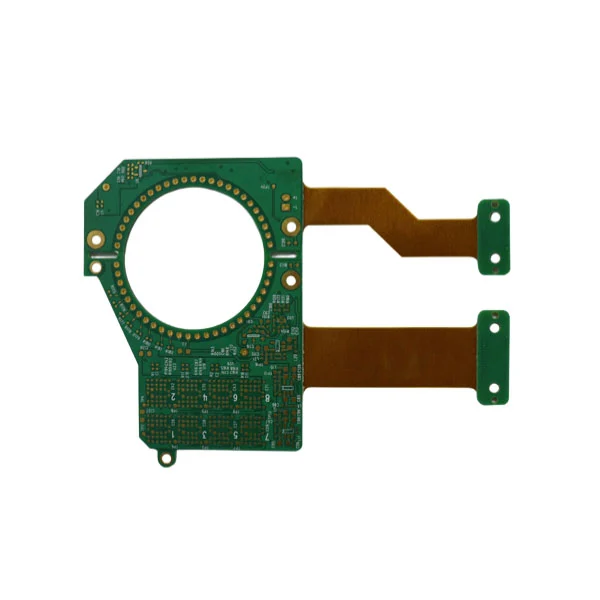

RIGID-FLEX PCB
Dalubhasa sa Fanway ang advanced na mahigpit na flex na teknolohiya ng pagsasama ng PCB, na sumusuporta sa mataas na aspeto ng disenyo ng ratio (hanggang sa 15: 1) at mga pagsasaayos ng multilayer. Kung nangangailangan ka ng isang pangunahing solong-panig na nababaluktot na circuit o isang kumplikadong 60-layer rigid-flex solution, pinabilis namin ang pag-unlad ng iyong produkto mula sa konsepto hanggang sa pagpapatupad ng merkado.
