Mula sa disenyo ng PCB hanggang sa paggawa ng masa, naghahatid ang Fanway ng mabilis na pag-turn ng mga serbisyo sa pagmamanupaktura ng PCB bilang mga solusyon sa one-stop upang matugunan ang iyong magkakaibang mga kinakailangan sa proyekto at mapabilis ang iyong oras-sa-merkado.

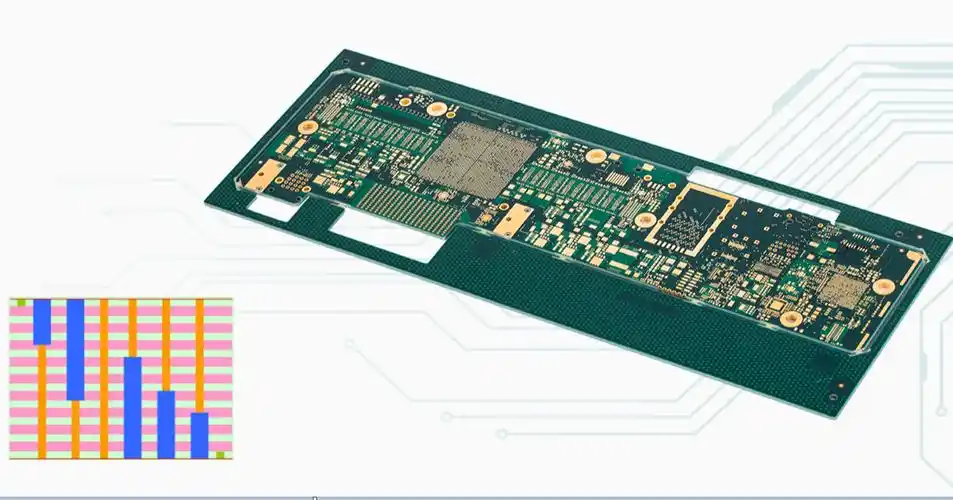

Ang HDI PCB (high-density interconnect PCB) ay isang uri ng nakalimbag na circuit board na nag-aalok ng makabuluhang mas mataas na density ng mga kable sa bawat yunit ng lugar kumpara sa tradisyonal na mga PCB. Ang katha ng HDI PCB ay mabilis na naging pangwakas na solusyon para sa pagdidisenyo ng mas maliit, mas compact, at matibay na mga elektronikong aparato. Kasama sa mga pangunahing tampok ang:
Manipis na mga lapad/puwang ng bakas.
Microvias.
Bulag/inilibing na viasAng pagkonekta sa mga panloob na layer nang walang pagtagos sa mga panlabas na ibabaw, pagbabawas ng laki ng board ng hanggang sa 60% habang pinapahusay ang integridad ng signal.
Mataas na bilang ng layer(hanggang sa 20+ layer) upang suportahan ang mga kumplikadong arkitektura ng multilayer.
Bilang isang espesyalista sa HDI PCB, ang Fanway Technology ay gumagamit ng 12+ taon ng karanasan sa advanced na HDI Manufacturing upang maihatid ang mga naaangkop na solusyon para sa mga industriya na nangangailangan ng katumpakan at pagiging maaasahan:
Medikal:Mga implantable na aparato, kagamitan sa diagnostic.
Automotiko:ADAS, EV Battery Management Systems.
5G Komunikasyon:Mga high-speed server board, MMWave module.
Mga elektronikong consumer:Mga nakatiklop na mga smartphone, miniaturized IoT sensor.
Ang Fanway ay nakatuon sa pagiging iyong pinagkakatiwalaang tagapagbigay ng HDI PCB at tagapagtustos sa Tsina, na pinagsasama ang mga proseso ng sertipikadong ISO 9001 na may mga pamantayan sa IPC-6012 Class 3 upang matiyak ang pagganap ng kritikal na misyon.
Mayroon kaming isang mahigpit na kalidad ng control system sa pagmamanupaktura, mayroon kaming iba't ibang pagsubok tulad ng AOI, X-ray, elektrikal na pagsubok at iba pa upang siyasatin ang PCB at mga sangkap na tinitiyak ang isang mataas na kalidad na produkto.
Mayroon kaming isang matatag na kadena ng supply na nagbibigay -daan sa amin upang makakuha ng mga hilaw na materyales sa mas mababang gastos. Ang online na sistema ng pagsubaybay at lahat-ng-isang pagmamanupaktura ay makakatulong sa amin na mabawasan ang gastos.
Pinapayagan kami ng online na sistema ng pagsubaybay na subaybayan ang iyong katayuan sa order at mas mahusay na kontrolin ang iskedyul ng produksiyon at maihatid ang HDI PCB sa oras.
Ang aming dedikadong koponan ay tumutulong sa iyo mula sa konsepto hanggang sa paggawa.
| Klase sa teknolohikal | Istraktura | Pagiging kumplikado | Mga Aplikasyon |
| HDI Class 1 | 1+n+1 | Mababa | Pangunahing elektronikong consumer, simpleng aparato |
| HDI Class 2 | 2+n+2 | Katamtaman | Advanced na Electronics ng Consumer, Automotiko |
| HDI Class 3 | 3+n+3 | Mataas | Mga aparato na may mataas na pagganap, 5G, AI Systems |
| HDI Class 4 | 4+n+4 | Sobrang mataas | Mga application ng paggupit, semiconductor |
| Bilang ng layer | 1-108L |
| Tapusin ang kapal ng board | 0.2mm-10.0mm |
| Laki ng panel ng max | 610mm *1200mm |
| Tapusin ang kapal ng tanso | 0.5oz-12oz |
| Lapad ng linya ng min | 2.5mil/2.5mil |
| Min tapusin ang laki ng butas | 0.1mm |
| Ratio ng aspeto ng max | 25: 1 |
| Ang pagpapahintulot sa control control | +/- 10% |
| Natapos ang ibabaw | Hasl (lf), enlg, lmmersion lata, lmmersion pilak, ginintuang daliri, buong board na may matigas na kalupkop na ginto, OSP, eneplg |
| Mga Materyales: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist atbp. |

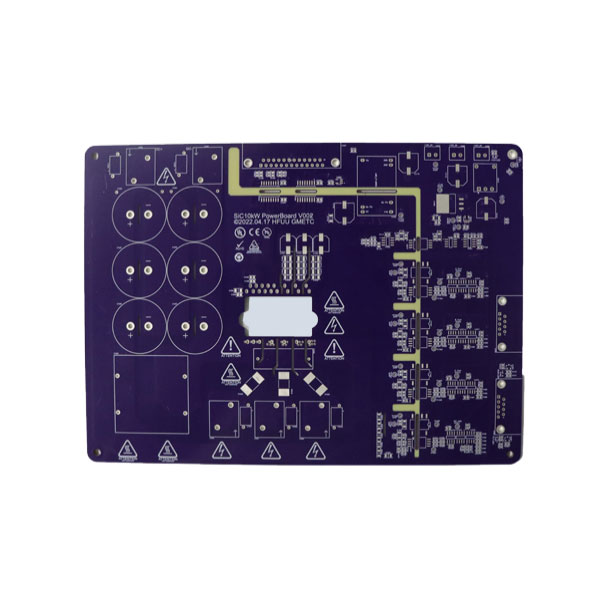

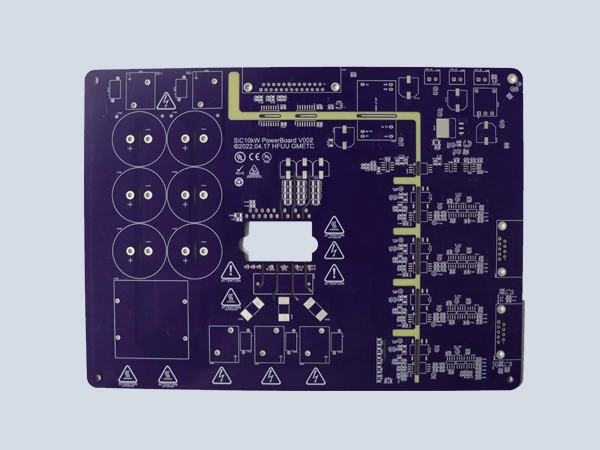

6L LED photoelectric PCB na may 1-step HDI

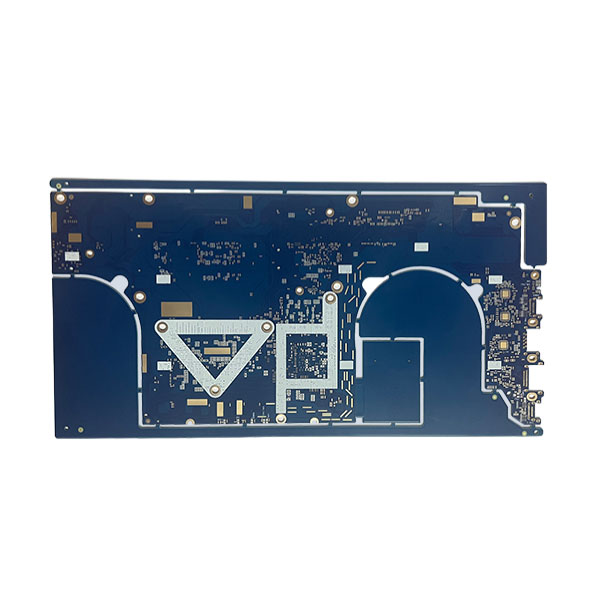

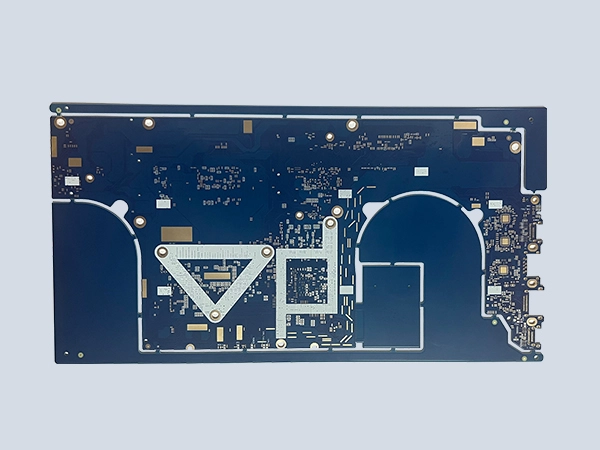

8L laptop motherboard na may 2-hakbang na HDI

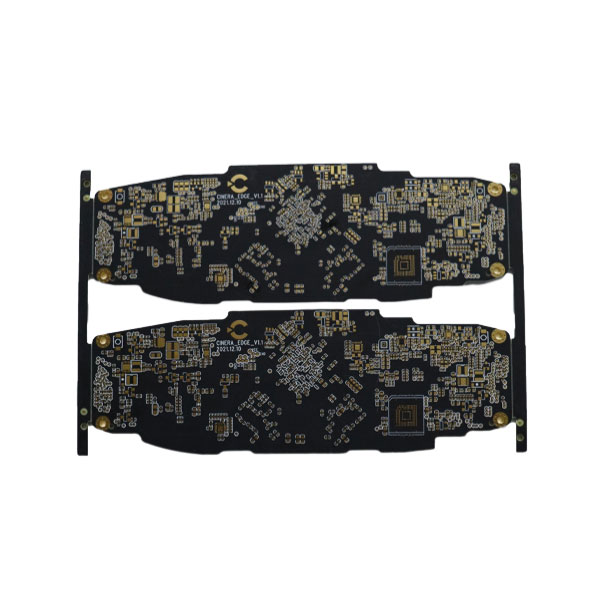

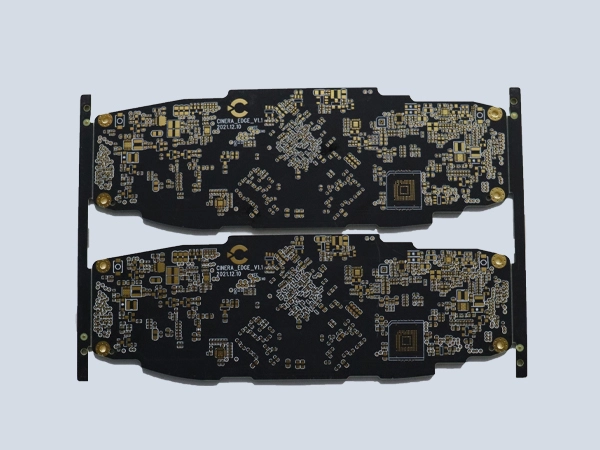

14L Rogers Hybrid PCB na may 1-Step HDI
Multilayer HDI bulag sa pamamagitan ng PCB
