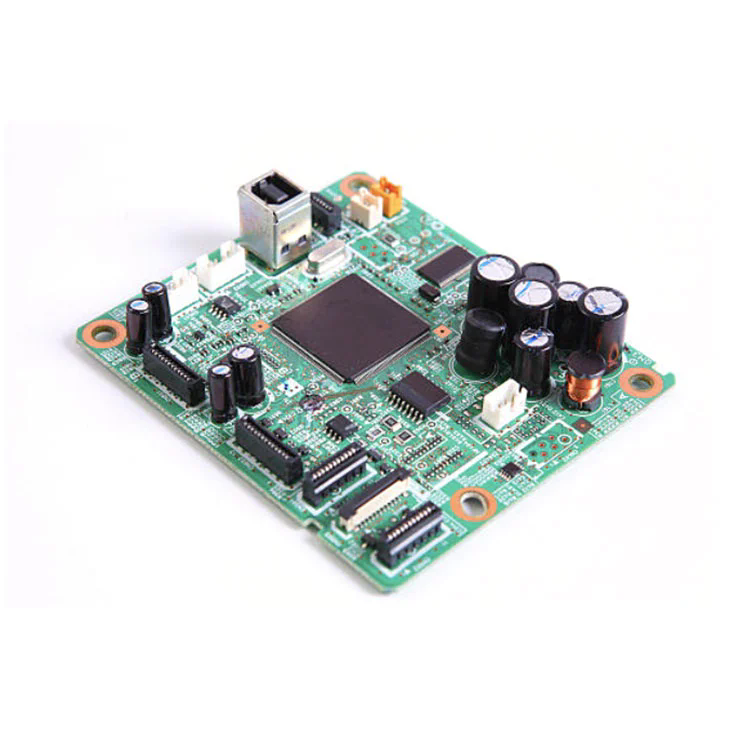

Sa mabilis na umuusbong na mundo ng electronics, ang kakayahang maghalo ng maraming mga teknolohiya sa PCB-mahigpit, nabaluktot, matibay-nababaluktot-sa isang solong, pinagsamang solusyon ay naging kritikal.Mixed PCB Assemblyay nakakakuha ng katanyagan sapagkat nagbibigay -daan ito:
Compact, magaan na disenyo: pinagsama ang mahigpit at nababaluktot na mga substrate para sa mga kadahilanan ng form ng pag-save ng espasyo.
Pinahusay na tibay at pagiging maaasahan: Ang mga flex layer ay sumisipsip ng mekanikal na stress, pagbabawas ng pagkabigo.
Kahusayan ng Gastos: Pinagsasama ang mga proseso upang mabawasan ang mga hakbang sa pagpupulong, sourcing, at imbentaryo.
Ang kasalukuyang mga uso sa paghahanap sa Google ay nagpapakita ng mataas na demand para sa mga termino tulad ng "halo-halong mga serbisyo sa pagpupulong ng PCB," "Rigid-Flex PCB Assembly," at "Flex sa mahigpit na pagsasama ng PCB." Sa pamamagitan ng pag -istruktura ng artikulong ito sa paligid ng Central Ano ang Query - "Ano ang Gumagawa ng Mixed PCB Assembly na kailangang -kailangan para sa mga electronics ngayon?" - Kami ay nakahanay nang malapit sa hangarin sa paghahanap ng gumagamit at trending na mga paksa.
Nasa ibaba ang isang pinagsama -samang pangkalahatang -ideya (sa form ng talahanayan) na nag -aalok ng isang detalyadong snapshot ng halo -halong mga pagtutukoy ng pagpupulong ng PCB. Ipinapakita nito ang aming propesyonalismo at kalinawan.
| Tampok | Pagtukoy / Paglalarawan |
|---|---|
| Mga uri ng substrate | Ang mga mahigpit na layer ng FR-4, polyimide flex layer, mahigpit na flex configurations |
| Bilang ng layer | Hanggang sa 20 layer (halo ng mahigpit na + flex); Karaniwang stack: matibay na 6-8 + Flex 2-4 |
| Minimum na bakas/puwang | Matigas: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Sa pamamagitan ng mga uri | Sa pamamagitan ng hole vias (THV), microvias (diameter ≥ 50 µm), inilibing at bulag na vias |
| Kapal ng tanso | 1 oz (tipikal); Hanggang sa 3 oz mas mabibigat na tanso para sa mga high-kasalukuyang flex na mga segment |
| Flex bend radius | ≥ 10 × kapal, pamantayan: ≥ 0.5 mm liko radius para sa 0.05 mm flex kapal |
| Solder Mask | Flexible Solder Mask para sa Flex Areas, Rigid Mask para sa FR-4; walang tahi na paglipat |
| Mga sangkap ng pagpupulong | Surface-mount, sa pamamagitan ng hole, halo-halong mga bahagi ng SMT/THT; Ang mga flex zone ay maaaring magsama ng mga stiffener |
| Pamamahala ng thermal | Naka -embed na mga eroplano na tanso at thermal vias upang pamahalaan ang mga lugar ng hotspot |
| Mga Pamantayan sa Kalidad | IPC-6013 (Flex), IPC-6012 (matibay), IPC-6018 (Rigid-Flex), IPC-A-600 Class 2; ROHS / REACH COMPLIANCE |
Ano ang mga pinaka kritikal na disenyo at mga pagsasaalang -alang sa proseso kapag nagpaplano ng isang halo -halong pagpupulong ng PCB?
Kakayahang Kakayahan at Pagpaplano ng Stack-Up
Ang interplay sa pagitan ng mahigpit na FR-4 at nababaluktot na mga layer ng polyimide ay dapat na maingat na inhinyero upang maiwasan ang delamination sa panahon ng flex. Ang pagkontrol sa koepisyent ng thermal expansion (CTE) sa buong mga layer ay nagsisiguro ng pangmatagalang pagiging maaasahan sa pamamagitan ng mga thermal cycle.
Bakas at sa pamamagitan ng integridad sa mga flex zone
Ang mga flex zone ay humihiling ng tighter tolerance: mas payat na mga layer ng tanso, kinokontrol na bakas/puwang, at na -optimize sa pamamagitan ng disenyo (hal. Puno at plated microvias) upang labanan ang pagkapagod mula sa baluktot.
Bend radius, flex life, at mechanical stress
Ang pagtukoy ng wastong bend radii (≥ 10 × kapal) at pagsasagawa ng pagsubok sa flex-life sa ilalim ng inilaan na mga dinamikong kondisyon ay nagsisiguro na ang mga seksyon ng flex ay nagtitiis ng paggalaw ng pagpapatakbo.
Pagsasama ng Stiffener para sa pagpupulong ng sangkap
Ang pansamantalang o permanenteng mga stiffeners (hal., FR-4 sheet o malagkit na na-back polyimide) ay madalas na ginagamit upang gayahin ang mahigpit na suporta sa panahon ng pagpupulong ng SMT/THT sa mga flex zone, tinitiyak ang tumpak na paglalagay at paghihinang, pagkatapos ay tinanggal kung kinakailangan.
Thermal & signal ruta
Ang halo-halong mga PCB ay madalas na pagsamahin ang high-power o RF circuitry. Ang wastong thermal sa pamamagitan ng mga arrays at mga eroplano ng lupa, ipinares sa maingat na pagtatalaga ng layer, mapanatili ang integridad ng signal at pagwawaldas ng init.
Paggawa at mga trade-off-off
Pagbalanse ng pagiging kumplikado kumpara sa Gastos: Ang pagtaas ng mga bilang ng layer, microvias, o mabibigat na tanso ay nagtaas ng presyo. Ang maagang DFM (Disenyo para sa Paggawa) ay mahalaga upang mapatunayan ang pagiging posible at pagiging epektibo.
Mga Kakayahang Pagsubok at Inspeksyon
Ang mga halo-halong disenyo ay maaaring limitahan ang karaniwang AOI o X-ray; Ang mga pasadyang fixtures, flex-friendly test jigs, o paglipad ng pagsubok sa pagsubok ay maaaring kailanganin upang mapatunayan ang pagkakakonekta at paglalagay ng sangkap.
Q1: Ano ang ginagamit na halo -halong pagpupulong ng PCB?
A1: Ginagamit ito kung saan ang mga malalakas na solusyon lamang ay nahuhulog-tulad ng mga suot na gamit, natitiklop na mga aparato, mga medikal na implant, arrays ng aerospace sensor-anumang aplikasyon na hinihingi ang kakayahang umangkop, pagiging compactness, at pagiging maaasahan.
Q2: Paano mo masisiguro ang pagiging maaasahan sa buong flex-rigid transitions?
A2: Sa pamamagitan ng maingat na disenyo ng stack-up (pagtutugma ng CTE), kinokontrol na bend radii, epoxy o malagkit na bonding sa mga zone ng paglipat, wastong sa pamamagitan ng kalupkop, at pagsubok sa ilalim ng simulated na mga siklo ng mekanikal.
Ang halo -halong pagpupulong ng PCB ay nakatayo sa unahan ng modernong disenyo ng elektronika - na naghahatid ng hindi magkatugma na pagsasama ng mahigpit at nababaluktot na mga teknolohiya. Ang susi ay namamalagi sa masusing pagpaplano ng stack-up, bakas/sa pamamagitan ng katumpakan, pagsubok sa mekanikal na flex, pagsusuri ng DFM, at mahigpit na QA upang matiyak ang parehong pagganap at kakayahang umangkop sa gastos.
Kapag nagawa nang tama - ang pag -aalsa ng mga panuntunan sa disenyo ng dalubhasa, matatag na materyales, at tumpak na pagmamanupaktura - nag -aayos ng pagpupulong ng PCB ay nagbubukas ng mga bagong posibilidad ng produkto sa mga advanced wearable, medikal, aerospace, automotive, at mga aparato ng consumer.
SaFanway, nagdadala kami ng higit sa dalawang dekada ng kadalubhasaan sa advanced na PCB at mahigpit na flex na katha. Ang aming halo-halong mga serbisyo sa pagpupulong ng PCB ay pinagsama ang mga de-kalidad na materyales, mga pamantayan sa pangunguna sa industriya (pagsunod sa IPC, ROHS/REACH), at pinasadyang suporta ng DFM upang makamit ang matibay, mga solusyon sa mataas na pagganap sa sukat.
Kung ikaw ay prototyping o ramping sa high-volume production, tinitiyak ng aming koponan ang kahusayan sa paghahatid ng disenyo.Makipag -ugnay sa aminNgayon upang itaas ang iyong mga disenyo ng produkto na may mga solusyon sa halo-halong halo-halong PCB na mga solusyon sa pagpupulong.
