Mga naka -print na circuit board(PCBS) ay ang tahimik na gulugod ng electronics ngayon. Kung sa isang smartphone, sistema ng kontrol ng automotiko, medikal na scanner, o module ng pag -navigate ng aerospace, ang mga PCB ay nagbibigay ng pisikal at elektrikal na pundasyon na nag -uugnay sa lahat ng mga sangkap. Ang pag -unawa kung paano sila gumagana ay nagsisimula sa pagkilala sa paglilipat na dinala nila sa teknolohiya. Bago ang mga PCB, manu-manong ginawa ang mga kable na may mga koneksyon sa point-to-point. Ang pamamaraang ito ay hindi lamang madaling kapitan ng mga pagkakamali ngunit limitado din ang scalability. Nalutas ng mga PCB ang mga isyung ito sa pamamagitan ng pag -aalok ng mga pamantayang at layered na istruktura na matiyak ang compact na disenyo, pagiging maaasahan, at kahusayan sa paggawa ng masa.
Kaya, paano eksaktong gumagana ang mga ito? Sa kanilang pangunahing, ang mga PCB ay nagsisilbi ng tatlong pangunahing layunin:
Mekanikal na suporta- Pag -secure ng mga sangkap sa lugar.
Mga koneksyon sa elektrikal- Nagbibigay ng mga conductive pathway para sa kasalukuyang daloy.
Integridad ng signal- tinitiyak na ang mga elektronikong signal ay naglalakbay na may kaunting pagkawala o pagkagambala.

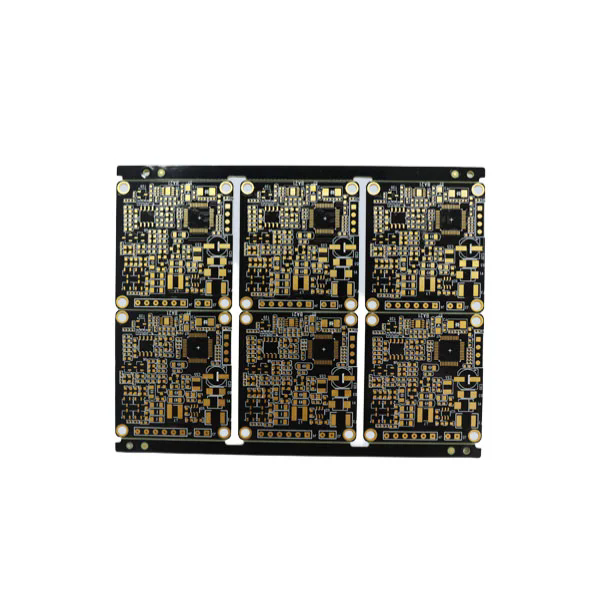

Ang konstruksyon ay nagsasangkotMga Substrate, karaniwang FR4 fiberglass o iba pang mga materyales, na kumikilos bilang insulating layer. Sa itaas nito, ang mga foil ng tanso ay nakalamina, naka -etched sa mga landas, at naka -plate na may mga proteksiyon na pagtatapos. Ang resulta ay isang meticulously dinisenyo board kung saan ang mga resistors, capacitor, microchips, at konektor ay maaaring mai -mount.
Ang mga PCB ay maaaring single-sided, double-sided, o multilayered depende sa pagiging kumplikado ng disenyo. Ang Multilayer PCBS - kung minsan ay umaabot sa higit sa 40 mga layer - ay mahalaga para sa mga advanced na kagamitan sa computing at telecommunication, kung saan kritikal ang density ng signal. Isinasama nilavias(Vertical interconnect) na nagbibigay -daan sa mga signal na dumaan sa iba't ibang mga layer habang pinapanatili ang integridad ng pagganap.
Ang pamamahala ng init ay isa pang mahalagang papel ng mga PCB. Sa pamamagitan ng pagdidisenyo ng mga thermal vias, heat sink, o mga espesyal na pagbuhos ng tanso, tinitiyak ng mga tagagawa na ang mga sensitibong sangkap ay mananatili sa loob ng ligtas na temperatura ng operating. Kung walang mga pagsasaalang -alang sa disenyo, ang panganib ng pagkabigo ng system ay tumataas nang malaki.
Ang mga industriya ay umaasa sa iba't ibang uri ng mga PCB na naaayon sa mga tiyak na aplikasyon. Ang pag -unawa kung paano ang pag -andar ng mga pagkakaiba -iba ay nagbibigay ng mga pananaw sa kung bakit ang mga PCB ay nananatiling kailangang -kailangan sa pandaigdigang pagmamanupaktura ng electronics.
Single-sided PCBS: Ito ang pinakasimpleng uri, na may mga track ng tanso sa isang panig lamang ng board. Ang mga ito ay epektibo at malawak na ginagamit sa mga calculator, radio, at simpleng elektronikong consumer.
Dobleng panig na PCB: Nagtatampok ng mga track ng tanso sa magkabilang panig, pinapayagan nila ang mas kumplikadong mga disenyo ng circuit. Ang mga sangkap ay maaaring mai -mount sa magkabilang panig, pagtaas ng density.
Multilayer PCBS: Na binubuo ng tatlo o higit pang mga layer ng conductive na tanso, ang mga board na ito ay humahawak ng lubos na kumplikadong mga aplikasyon. Ang mga Smartphone, advanced na aparatong medikal, at aerospace electronics ay madalas na umaasa sa mga ito.
Malakas na PCB: Itinayo sa solidong mga substrate, nag -aalok sila ng katatagan at tibay, na ginagawang pangkaraniwan sa karamihan ng mga elektronikong aparato.
Nababaluktot na PCB: Itinayo gamit ang mga nababaluktot na materyales tulad ng polyimide, maaari silang i -twist at tiklop, mainam para sa mga suot at compact electronics.
RIGID-FLEX PCBS: Isang hybrid na pinagsasama ang mahigpit at nababaluktot na mga lugar, na nag -aalok ng katatagan ng istruktura at kakayahang umangkop sa disenyo nang sabay -sabay.
Mataas na dalas na PCB: Ginawa gamit ang mga dalubhasang materyales, tinitiyak nila ang kawastuhan ng signal para sa mga aplikasyon tulad ng mga telecommunication at radar system.
Upang i -highlight ang mga propesyonal na mga parameter ng produkto nang malinaw, narito ang isang talahanayan ng buod:
| Parameter | Karaniwang saklaw/pagtutukoy | Halimbawa ng Application |
|---|---|---|
| Base material | FR4, Polyimide, CEM-1, Rogers | Mga elektronikong consumer, automotiko, kagamitan sa RF |
| Kapal ng tanso | 0.5 oz - 6 oz | Mga Power Boards, Pang -industriya na Kontrol |
| Bilang ng layer | 1 - 40+ | Mula sa mga laruan hanggang sa mga supercomputers |
| Tapos na ang ibabaw | Hasl, Enig, OSP, Immersion Silver, Immersion lata | Nagpapabuti ng panghinang, paglaban ng kaagnasan |
| Minimum na lapad/spacing ng bakas | 2 - 4 mils (advanced na disenyo sa ibaba 2 mils posible) | Mga aparato na may mataas na density ng Interconnect (HDI) |
| Temperatura ng pagpapatakbo | -55 ° C hanggang +150 ° C (mga espesyal na disenyo hanggang sa 200 ° C +) | Aerospace, militar, kontrol sa industriya |
| Dielectric Constant (DK) | 2.2 - 4.5 depende sa materyal | High-frequency signal transmission |
| Thermal conductivity | 0.25 - 2.0 w/mk (depende sa substrate) | Mga circuit na sensitibo sa init |
Ang mga parameter na ito ay nagdidikta sa pagganap, tibay, at pagiging maaasahan ng bawat PCB. Maingat na pipiliin ng mga tagagawa ang mga pagtutukoy batay sa mga kinakailangan sa end-use. Halimbawa, ang isang automotikong ECU PCB ay nangangailangan ng mas mataas na paglaban sa init at pagpapaubaya ng panginginig ng boses kumpara sa isang simpleng board ng pag -iilaw ng LED ng sambahayan.
Ang pagiging maaasahan ng isang nakalimbag na circuit board ay hindi lamang nakasalalay sa disenyo kundi pati na rin sa tumpak na mga proseso ng pagmamanupaktura. Ang mga de-kalidad na PCB ay nangangailangan ng mahigpit na pagsunod sa mga pamantayang pang-internasyonal tulad ng IPC-A-600 (pagtanggap ng mga nakalimbag na board). Ang proseso ay karaniwang kasama ang mga sumusunod na hakbang:
Disenyo at Layout- Ang mga inhinyero ay lumikha ng eskematiko at isalin ito sa mga file ng gerber, na nagdidikta ng mga pattern ng tanso, mga butas ng drill, at mga mask ng panghinang.
Paghahanda ng Substrate- FR4 o napiling materyal ay pinutol at nakalamina ng tanso na foil.
Paglilipat at Etching ng Larawan- Ang mga pattern ng circuit ay nakalimbag at ang hindi kanais -nais na tanso ay naka -layo, na nag -iiwan ng mga landas na conductive.
Pagbabarena at kalupkop- Ang mga butas ay drilled para sa mga vias at mga lead lead, pagkatapos ay na -plate upang matiyak ang kondaktibiti.
Application ng panghinang mask- Ang isang proteksiyon na layer ng polimer ay inilalapat, mga bakas ng insulating at maiwasan ang pagbagsak ng panghinang.
Tapos na ang ibabaw- hasl (hot air solder leveling), enig (electroless nikel immersion ginto), o iba pang mga pagtatapos ay inilalapat upang mapabuti ang panghinang.
Pag -print ng Silkscreen- Ang mga marka ng sanggunian, logo, at mga label ay idinagdag.
Pagsubok sa Elektriko-Ang paglipad ng probe o pagsubok na batay sa kabit ay nagsisiguro na ang lahat ng mga koneksyon ay may bisa at walang mga shorts o bukas na mga circuit.
Pangwakas na inspeksyon at packaging- Ang mga board ay biswal na sinuri, sinusukat, at nakabalot ayon sa mga kinakailangan sa customer.
Ang pagiging maaasahan ay karagdagang pinalakas ng mga pamamaraan tulad ng:
Control controlPara sa mga high-speed digital circuit.
Thermal Relief PadsUpang ma -optimize ang paghihinang.
Teknolohiya ng MicroviaPara sa mga compact HDI PCB.
Conformal coatingspara sa kahalumigmigan at paglaban sa alikabok.
Nagpapatupad din ang mga pandaigdigang tagagawaMga sistema ng pamamahala ng kalidadtulad ng ISO 9001, ISO/TS 16949 (automotive), at AS9100 (aerospace). Tinitiyak nito ang pare -pareho na pagganap at pagsunod sa mga hinihingi na industriya.
Ang hinaharap ng mga PCB ay patuloy na nagbabago sa mabilis na mga kalakaran sa teknolohiya. Ang mga umuusbong na aplikasyon sa5G, mga aparato na hinihimok ng AI, mga de-koryenteng sasakyan, at IoTAng mga demand board na mas payat, mas mabilis, at mas matibay. Kasama sa mga makabagong ideya:
Ang Ang HDI (High-Density Interconnect) PCBs: Pinapayagan ang higit pang mga sangkap sa mas maliit na mga puwang, pagpapagana ng mga smartphone at masusuot na teknolohiya.
Mga naka -embed na sangkap: Pagsasama ng pasibo at aktibong sangkap nang direkta sa loob ng mga layer ng PCB para sa pag -iimpok sa espasyo.
Metal Core PCBS: Paggamit ng mga base ng aluminyo o tanso para sa pinahusay na pagwawaldas ng init sa LED lighting at power electronics.
Biodegradable Mga Substrate: Ang pagtugon sa mga alalahanin sa pagpapanatili, ang mga Eco-friendly na PCB ay nakakakuha ng pansin.
3D-print na PCB: Nag -aalok ng nababaluktot na prototyping at na -customize na geometry.
Habang hinihiling ng mga industriya ang mas mataas na mga dalas, mas mabilis na bilis, at mas mahusay na kahusayan ng enerhiya, ang teknolohiya ng PCB ay patuloy na umangkop. Ang mga elektronikong automotiko, halimbawa, ay lalong nangangailangan ng mga board na may kakayahang may mataas na mataas na panginginig ng boses, malawak na saklaw ng temperatura, at kontrol ng panghihimasok sa electromagnetic. Ang mga medikal na aparato ay umaasa sa mga miniaturized PCB na nagpapanatili ng mataas na pagiging maaasahan sa loob ng kagamitan sa pag-save ng buhay. Ang mga kumpanya ng telecommunication ay namuhunan sa mga high-frequency PCB upang matiyak ang kaunting pagkawala ng signal sa 5G base station.
Ang epekto ng mga makabagong ito ay malalim: mas mahusay na koneksyon, mas ligtas na transportasyon, advanced na pangangalaga sa kalusugan, at mas mahusay na paggamit ng enerhiya. Sa esensya, ang ebolusyon ng mga nakalimbag na circuit board ay direktang nakakaimpluwensya sa hinaharap ng imprastraktura ng pandaigdigang teknolohiya.
Q1: Gaano katagal ang isang nakalimbag na circuit board?
Ang isang de-kalidad na PCB ay maaaring tumagal kahit saan mula 10 hanggang 20 taon depende sa mga kondisyon ng paggamit, pagpili ng materyal, at pamamahala ng thermal. Ang pang-industriya at aerospace-grade PCB, na idinisenyo na may mas mahigpit na mga pagtutukoy, ay maaaring tumagal kahit na mas mahaba sa wastong pagpapanatili.
Q2: Paano ko pipiliin ang tamang PCB para sa aking aplikasyon?
Ang pagpili ng tamang PCB ay nagsasangkot sa pagtatasa ng operating environment, mga kinakailangan sa kuryente, bilis ng signal, at mga hadlang sa pisikal na disenyo. Halimbawa, ang mga nababaluktot na PCB ay mainam para sa mga naisusuot na aparato, habang ang mga multilayer rigid board ay mas mahusay para sa mga high-speed data processing system. Ang pagkonsulta sa isang nakaranas na tagagawa ay nagsisiguro sa pinakamainam na mga pagpipilian sa materyal at disenyo.
Ang mga naka -print na circuit board ay ang nakatagong puwersa sa likod ng modernong teknolohiya, na tinitiyak na ang mga aparato ay mananatiling functional, maaasahan, at mahusay. Mula sa pangunahing disenyo ng solong layer ng mga gadget ng consumer hanggang sa sopistikadong mga istrukturang multilayered sa aerospace at medikal na kagamitan, ang mga PCB ay patuloy na nagbabago at umangkop sa mga bagong hamon.
SaFanway, pinagsama namin ang advanced na teknolohiya, mahigpit na pamantayan ng kalidad, at kadalubhasaan sa industriya upang maihatid ang mga PCB na nakakatugon sa magkakaibang pandaigdigang hinihingi. Kung naghahanap ka ng isang mapagkakatiwalaang kasosyo upang suportahan ang iyong mga pangangailangan sa pagmamanupaktura ng electronics,Makipag -ugnay sa aminNgayon at tuklasin kung paano namin mapapagana ang iyong pagbabago.
