Naka -print na circuit board (PCB)ay ang gulugod ng halos lahat ng mga elektronikong aparato - mula sa mga gadget ng consumer hanggang sa mga sistema ng kontrol sa industriya. Nagbibigay ang Lupon ng mekanikal na suporta at pagkakaugnay ng kuryente sa mga elektronikong sangkap. Sa mundo na hinihimok ng electronics ngayon, ang disenyo, materyal, at kalidad ng katha ng isang PCB ay kritikal para sa pagganap, pagiging maaasahan, at gastos.
Nagbibigay ang mga ito ng isang compact, paulit -ulit, maaasahang paraan upang magkakaugnay ang mga sangkap.
Tinitiyak nila ang integridad ng signal, pamamahagi ng kuryente, at pamamahala ng thermal.
Sa mga uso tulad ng miniaturization, 5G, AI, at IoT, ang mga advanced na PCB (hal., HDI, Rigid-Flex) ay nagiging sentro ng pagbabago.
Ang pandaigdigang merkado ng PCB ay inaasahang maabot ang USD ~ 117.53 bilyon sa pamamagitan ng 2032, na sumasalamin sa malakas na demand.
Kapag pumipili ng isang PCB, karaniwang haharapin mo ang isang desisyon sa pagitanFR4 (matibay)atRIGID-FLEX (Isang Hybrid ng Rigid + Flexible). Ang pagpili ay nakasalalay sa mga hadlang sa mekanikal, elektrikal, at disenyo ng iyong produkto. Nasa ibaba ang paggabay ng "paano / bakit / ano" ang mga katanungan upang matulungan kang magpasya:
| Pagsasaalang -alang | Pangunahing tanong | Karaniwang patnubay |
|---|---|---|
| Mekanikal na Stress & Bending | Gaano karaming flex o baluktot ang makaranas ng board sa lifecycle nito? | Gumamit ng mahigpit na flex kung ang madalas na baluktot o natitiklop ay kinakailangan; FR4 kung ang board ay mananatiling flat. |
| Mga hadlang sa Space at Timbang | Bakit kritikal ang timbang o compactness? | Ang Rigid-Flex ay maaaring mabawasan ang pangangailangan para sa mga konektor at mga kable ng inter-board, pag-save ng puwang at timbang. |
| Gastos at ani | Ano ang iyong badyet at inaasahang dami? | Ang FR4 ay mas simple at mabisa sa mataas na dami; Ang Rigid-Flex ay may mas mataas na pagiging kumplikado ng proseso at gastos. |
| Integridad ng signal at bilang ng layer | Ilan ang mga layer / gaano kalaki ang iyong mga bakas? | Parehong maaaring suportahan ang mataas na bilang ng layer, ngunit ang mahigpit na flex ay maaaring makatulong sa pag-ruta sa mga napilitang puwang. |
| Thermal, panginginig ng boses, pagiging maaasahan | Bakit unahin ang tibay at pagiging maaasahan? | Ang Rigid-Flex ay madalas na gumaganap ng mas mahusay sa ilalim ng pagkabigla at panginginig ng boses, ngunit dapat na idinisenyo nang mabuti. |
Suriin natin nang detalyado ang dalawang variant.

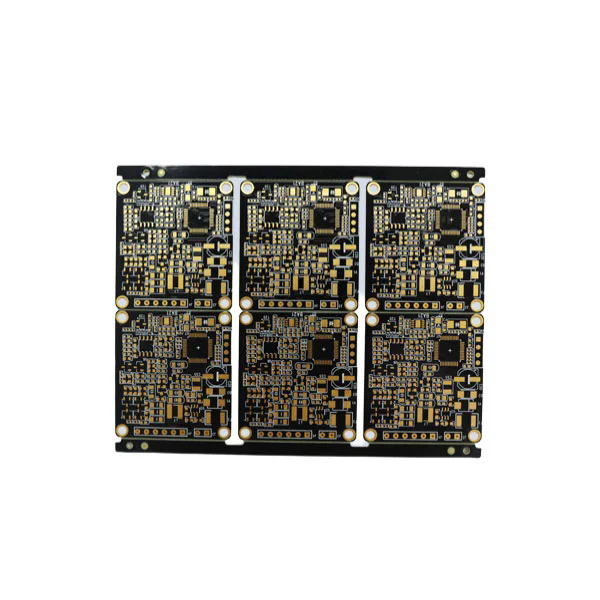

Ang FR4 ay ang pinaka -karaniwang ginagamit na substrate para sa mahigpit na mga PCB. Ang "FR" ay nakatayoFlame retardant, at ang "4" ay isang grado ng materyal. Binubuo ito ng pinagtagpi na tela ng fiberglass na may isang epoxy resin binder.
Sa ibaba ay isang talahanayan ng tipikalFR4 PCBMga parameter (ang mga bilang na ito ay maaaring mag -iba sa pamamagitan ng supplier at grade ng TG):
| Parameter | Karaniwang halaga / saklaw | Mga Tala / Kahalagahan |
|---|---|---|
| Dielectric Constant (DK) | 3.8 - 4.8 (sa 1 MHz) | Nakakaapekto sa kontrol ng impedance at pagkaantala ng signal. |
| Dissipation Factor (DF) | ~ 0.009 (sa 1 MHz) | Pagkawala ng Tangent: Ang pagkawala ng signal sa mataas na dalas. |
| Lakas ng elektrikal | 800 - 1800 v/mil | Lakas ng Dielectric Breakdown. |
| TG (glass transition temp) | 130 ° C, 140 ° C, 150 ° C, 170 ° C. | Ang mas mataas na TG ay nagbibigay ng mas mahusay na pagiging maaasahan ng thermal. |
| Kapal ng board | 0.4 mm - 3.2 mm (karaniwan) | Nakasalalay sa mga hadlang sa mekanikal / akma. |
| Kapal ng tanso | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Heavier tanso para sa mas mataas na kasalukuyang mga landas. |
| Min trace / spacing | ~ 4 mil (0.1 mm) o mas mahusay | Nakasalalay sa kakayahan sa pagmamanupaktura. |
| Tapos na ang ibabaw | Enig, Hasl, OSP, Immersion AG, atbp. | Nakakaapekto sa panghinang, pagiging maaasahan. |
Mga Electronics ng Consumer (Mga Smartphone, Wearable, Appliances)
Pang -industriya control board, ad board, power supply
Kapag ang board ay nananatiling patag, nang hindi kinakailangang natitiklop o nabaluktot
Hindi maaaring yumuko o ibaluktot nang walang panganib na crack o delamination (dahil sa mahigpit na salamin+epoxy na istraktura)
Para sa compact, multi-segment electronics na nangangailangan ng kakayahang umangkop na magkakaugnay, maaaring mas gusto ang mahigpit na flex

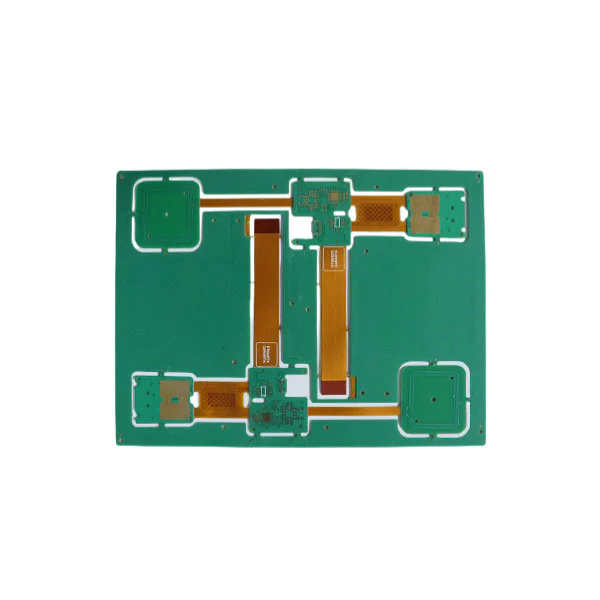

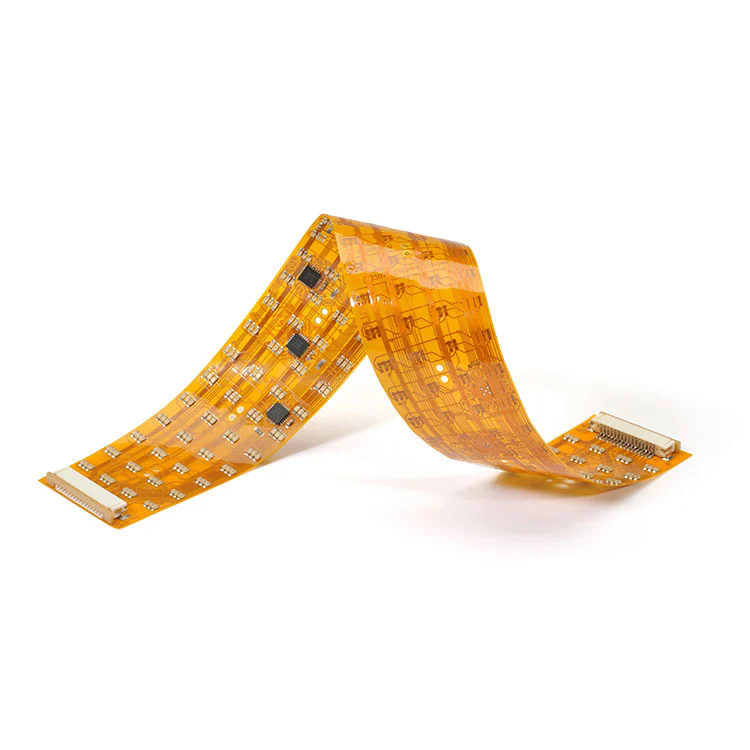

RIGID-FLEX PCBPinagsasama ang mga mahigpit na seksyon ng circuit (karaniwang FR4) at nababaluktot na mga seksyon ng circuit (polyimide, polyester, atbp.) Sa isang pinagsamang board. Pinapayagan nito ang pag -flex, natitiklop, at isang istraktura ng 3D habang pinapanatili ang matibay na suporta para sa pag -mount ng sangkap.
Ang disenyo ay dapat na maingat na pamahalaan ang mga flex zone (liko radius, layer stacking, tanso transitions)
Ang mahigpit at flex layer ay nakalamina sa pamamagitan ng kinokontrol na bonding at pagdirikit.
Karaniwang mga materyales na flex: Polyimide films, coverlay films, adhesive layer
Ang anggulo ng fold bawat layer ay limitado (hal., Polyimide madalas ~ 0.5-2 ° bawat layer).
Mula sa mga sanggunian sa industriya:
| Item | Parameter / kakayahan | Mga Tala |
|---|---|---|
| Matigas + Flex board kapal | 0.25 mm hanggang sa 6.0 mm (pinagsama) | Nakasalalay sa mga kumbinasyon ng layer at istraktura |
| Mga layer | Hanggang sa 32 mga layer sa ilang mga disenyo | Multi-layer rigid + flex pagsasama |
| Min trace / spacing | 0.075 mm / 0.075 mm (≈ 3 mil) | Rehiyon ng high-density flex |
| Min ang laki ng butas / pad | 0.10 mm / 0.35 mm | Para sa mga microvias, sa pamamagitan ng mga hole atbp. |
| Max tanso kapal | 4 oz (matibay na bahagi) | Para sa mahigpit na seksyon mabibigat na alon |
| Flex Copper (Flex Part) | 0.5 - 2 oz | Mas magaan na tanso sa flex area |
| Mga pagpipilian sa pagtatapos ng ibabaw | Enig, Immersion Ag, OSP, Hasl, atbp. | Para sa parehong mga mahigpit at flex na mga seksyon |
| Pagdirikit at nakalamina | Espesyal na Prep Prep (Plasma, Brown Oxide) | Upang matiyak ang flex-rigid bonding |
Napakahusay sa mataas na panginginig ng boses, pagkabigla, napilitan na mga puwang (hal. Aerospace, mga aparatong medikal)
Binabawasan/tinanggal ang mga konektor at mga kable ng inter-board
Pinasimple ang pagpupulong sa pamamagitan ng pagsasama ng mahigpit at nababaluktot na mga pag -andar sa isang piraso
Pinapayagan ang 3D circuit na natitiklop o istraktura ng multi-eroplano
Mas mataas na pagiging kumplikado ng pagmamanupaktura, higit na panganib sa ani
Nangangailangan ng maalalahanin na disenyo lalo na sa mga flex zone (Bend radius, stress relief)
Mas mataas ang gastos sa bawat board, ngunit maaaring mabawasan ang gastos ng system dahil sa mas kaunting mga konektor, cable, mga hakbang sa pagpupulong
Q1: Gaano Makapal ang dapat na maging isang PCB para sa aking aplikasyon?
A1: Ang kapal ng PCB ay nakasalalay sa mga hadlang sa mekanikal, thermal at espasyo. Ang karaniwang mahigpit na FR4 boards ay saklaw mula sa 0.4 mm hanggang 3.2 mm. Sa mga mahigpit na disenyo ng flex, ang pinagsamang kapal ay madalas sa pagitan ng 0.25 mm hanggang 6.0 mm. Ang mas payat na board, ang higit na kakayahang umangkop, ngunit bumababa ang mekanikal na katatagan.
Q2: Bakit pumili ng mahigpit na flex sa hiwalay na matibay at flex boards?
A2: Malakas na Flex ay binabawasan ang mga konektor, mga kable, at mga hakbang sa pagpupulong; Nagpapabuti ng pagiging maaasahan sa ilalim ng mga panginginig ng boses, at nagbibigay -daan sa compact na natitiklop na 3D. Isinasama nito ang parehong mahigpit na pag -mount ng mga zone at nababaluktot na mga seksyon sa isang board.
Q3: Anong mga de -koryenteng katangian ng FR4 ang nakakaapekto sa integridad ng signal?
A3: Ang dielectric na pare -pareho (DK) ay nakakaapekto sa bilis ng impedance at pagpapalaganap; Ang kadahilanan ng pagwawaldas (DF) ay nakakaapekto sa pagkawala ng signal, lalo na sa mataas na dalas; Ang kapal ng tanso at geometry ng bakas ay naglalaro din ng mga kritikal na tungkulin.
