FR4 PCBay isa sa pinakamalawak na ginagamit na mga substrate ng printed circuit board sa industriya ng electronics. Sa komprehensibong artikulong ito, tinutuklasan namin kung ano ang ibig sabihin ng FR4 PCB, kung paano ito ginagawa, kung saan ito inilalapat, at kung bakit ito ay nananatiling isang pundasyong materyal para sa modernong disenyo at pagmamanupaktura ng electronics.
Ipinapaliwanag ng artikulong ito ang kahulugan ng FR4 PCB, ang mga katangian nito, mga proseso ng pagmamanupaktura, mga pakinabang, mga limitasyon, mga real-world na aplikasyon, at mga paghahambing sa mga alternatibong materyales ng PCB. Nagbibigay ito ng mga praktikal na insight para sa mga inhinyero, hobbyist, mamimili, at mahilig sa teknolohiya. Makakakita ka rin ng isang detalyadong seksyon ng FAQ na sumasagot sa mga karaniwang tanong na may kaugnayan sa mga FR4 PCB.

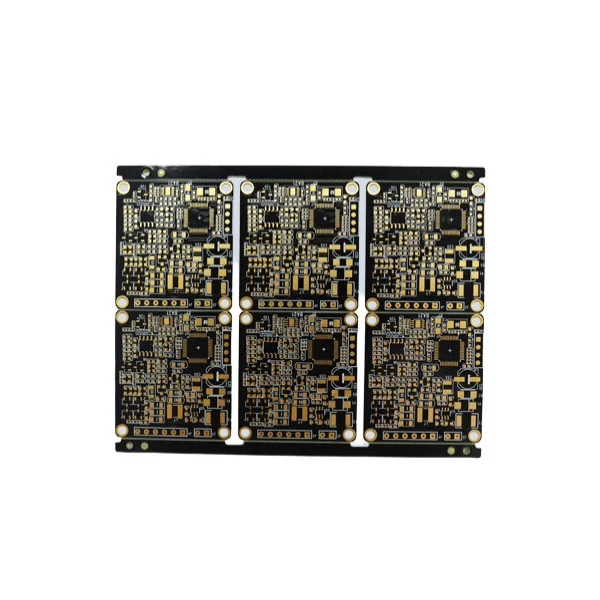

AnFR4 PCBay tumutukoy sa isang Printed Circuit Board na gumagamitFR4bilang batayang materyal. Ang FR4 ay nangangahulugang "Flame Retardant 4," na isang grade designation na itinalaga sa fiberglass reinforced epoxy laminate material. Ito ang de facto na karaniwang substrate na ginagamit sa karamihan ng mga electronics dahil sa malakas nitong mekanikal na lakas, mahusay na pagkakabukod ng kuryente, at kapasidad na gumana sa malawak na hanay ng temperatura.
Ang terminong "PCB" ay nangangahulugang isang platform na nag-uugnay sa mga elektronikong sangkap sa pamamagitan ng etched copper circuitry at plated-through na mga butas. Kapag pinagsama sa FR4, ito ay bumubuo ng isang matibay at maaasahang board na angkop para sa lahat mula sa murang consumer electronics hanggang sa mga industrial control system.
Ang paggawa ng isang FR4 PCB ay nagsasangkot ng ilang mga tiyak na hakbang upang matiyak ang pagkakapare-pareho at kalidad. Kasama sa mga pangunahing elemento ang copper foil, FR4 laminate sheet, at isang serye ng mga proseso na nagpapalit ng mga hilaw na materyales sa mga functional na circuit board.
Ang pagpili ng FR4 na materyal para sa PCB fabrication ay nag-aalok ng isang hanay ng mga benepisyo na ginagawang perpekto para sa maraming mga aplikasyon. Ang balanseng performance, cost-effectiveness, at versatility nito ay nakakatulong sa malawakang paggamit nito.
Kapag pumipili ng materyal para sa disenyo ng PCB, sinusuri ng mga inhinyero ang ilang pangunahing katangian na nakakaimpluwensya sa pagganap at pagiging maaasahan. Ang FR4 ay nagpapakita ng mga paborableng katangian sa maraming pamantayan.
| Ari-arian | Paglalarawan | Karaniwang Halaga / Tala |
|---|---|---|
| Dielectric Constant (Dk) | Ipinapahiwatig ang kakayahan ng PCB na mag-imbak ng elektrikal na enerhiya. | ~4.3–4.8 |
| Thermal Stability | Kakayahang makatiis ng init nang walang pagkasira. | Hanggang ~130°C |
| Lakas ng makunat | Paglaban sa mekanikal na pagpapapangit. | Mataas |
| Flame Retardancy | Kaligtasan sa mga aplikasyon kung saan may panganib sa sunog. | Nakakatugon sa UL94 V-0 na rating |
| Paglaban sa kahalumigmigan | Mahalaga para sa mga board sa mahalumigmig na kapaligiran. | Mabuti |
Ang mga FR4 PCB ay nasa lahat ng dako dahil sa kanilang versatility at pagiging maaasahan. Nasa ibaba ang isang pangkalahatang-ideya ng mga application kung saan mahusay na gumaganap ang FR4.
Ang mga inhinyero ay madalas na pumipili sa pagitan ng FR4 at mga alternatibong materyales tulad ng polyimide, Rogers, o mga metal core substrate. Nag-aalok ang bawat materyal ng mga natatanging benepisyo na angkop para sa mga partikular na pangangailangan.
| materyal | Pinakamahusay Para sa | Mga kalamangan | Mga Limitasyon |
|---|---|---|---|
| FR4 | Pangkalahatang electronics | Matipid, malakas, maaasahan | Hindi perpekto para sa high-frequency na RF |
| Polyimide | Mga nababaluktot na PCB | Mataas na paglaban sa init, nababaluktot | Mas mataas na gastos |
| Rogers | High-frequency na RF | Mababang pagkawala, stable Dk | Mahal |
| Metal Core | Mga application ng Power LED | Napakahusay na pagwawaldas ng init | Mabigat at magastos |
Q:Ano ang ibig sabihin ng "FR4" sa PCB?
A:Ang FR4 ay nangangahulugang "Flame Retardant 4," na nagpapahiwatig ng isang glass-reinforced epoxy laminate na lumalaban sa apoy at nagbibigay ng structural strength para sa mga PCB.
Q:Bakit malawak na ginagamit ang FR4 sa industriya ng PCB?
A:Pinagsasama ng FR4 ang mekanikal na lakas, electrical insulation, thermal resistance, at cost-effectiveness, na ginagawa itong angkop para sa malawak na hanay ng mga electronic application.
Q:Maaari bang gamitin ang FR4 sa mga high-frequency na RF application?
A:Habang ginagamit ang FR4 sa mga lower-frequency circuit, ang mga high-frequency na RF circuit ay kadalasang nangangailangan ng mga materyales tulad ng Rogers na may mas mababang dielectric na pagkawala para sa mas mahusay na integridad ng signal.
Q:Paano nakakaapekto ang halumigmig sa mga FR4 PCB?
A:Ang FR4 ay may mahusay na moisture resistance, ngunit ang pangmatagalang pagkakalantad sa mataas na kahalumigmigan ay maaari pa ring makaapekto sa pagganap. Nakakatulong ang mga proteksiyon na coating at conformal layer na mabawasan ito.
Q:Ang FR4 ba ay angkop para sa automotive electronics?
A:Oo, malawakang ginagamit ang FR4 sa automotive electronics dahil sa thermal stability at tibay nito, kahit na ang mga partikular na variant ng mataas na temperatura ay maaaring piliin para sa matinding kapaligiran.
Pag-unawaFR4 PCBay mahalaga para sa sinumang nagtatrabaho o natututo tungkol sa elektronikong disenyo at pagmamanupaktura. Ang balanseng katangian nito ay ginagawa itong backbone material para sa hindi mabilang na mga device sa buong mundo. Kung ikaw ay nagsusuri ng mga materyales para sa isang bagong proyekto o pumipili ng isang supplier, ang FR4 ay nananatiling isang mapagkakatiwalaang pagpipilian.
