Ano ang Surface Mount PCB Assembly at Bakit Ito Mahalaga?

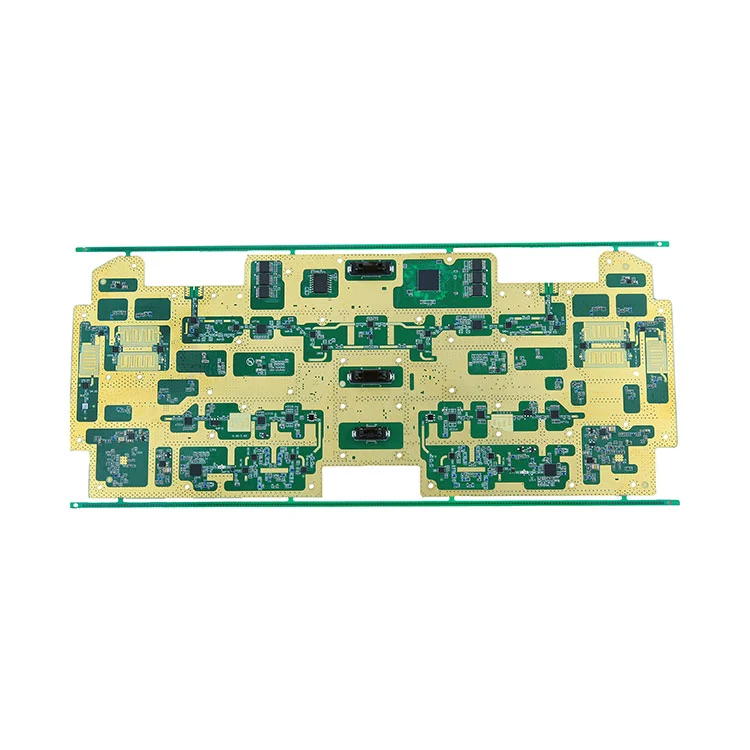

Ano ang Surface Mount PCB Assembly?

Ang Surface Mount PCB Assembly ay tumutukoy sa proseso ng electronic assembly kung saan ang mga bahagi ay direktang inilagay sa ibabaw ng isang naka-print na circuit board (PCB) sa halip na ipasok sa pamamagitan ng mga butas. Ang prosesong ito ay umaasa sa Surface Mount Technology (SMT) at Surface Mount Devices (SMDs), na nagbibigay-daan para sa mas mataas na density ng bahagi at pinababang mga gastos sa pagmamanupaktura. Ang SMT ay naging ubiquitous sa industriya ng electronics dahil sa kahusayan, scalability, at mga benepisyo nito sa performance.

Paano Naiiba ang Surface Mount Technology sa Through-Hole?

Ang pangunahing kaibahan sa pagitan ng Surface Mount Technology (SMT) at Through-Hole Technology (THT) ay nakasalalay sa kung paano nakakabit ang mga electrical component sa PCB:

Bakit Gumamit ng Surface Mount PCB Assembly?

• Mas Mataas na Densidad ng Component:Pinapayagan ng SMT ang higit pang mga bahagi sa mas maliliit na board.
• Pinababang Gastos sa Paggawa:Pinapababa ng automation ang mga gastos sa paggawa at mga error sa repeatability.
• Pinahusay na Pagganap ng Elektrisidad:Binabawasan ng SMT ang haba ng lead, pinapabuti ang kalidad ng signal.
• Mas Mabilis na Mga Siklo ng Produksyon:Pinapabilis ng mga awtomatikong proseso ng pick-and-place at reflow ang produksyon.
• Flexibility ng Disenyo:Maaaring ma-populate ang parehong board surface.

Aling mga Bahagi ang Karaniwang Ginagamit sa Surface Mount PCB Assembly?

Kasama sa SMT ang maraming uri ng bahagi. Narito ang mga pinakakaraniwan:

Ano ang Mga Pangunahing Hakbang sa Proseso sa Surface Mount Assembly?

1. Stencil Printing:Ang solder paste ay inilalapat sa mga PCB pad gamit ang isang stencil.
2. Pumili at Lugar:Ang mga makina ay eksaktong naglalagay ng mga SMD sa solder paste.
3. Reflow Soldering:Ang PCB ay dumadaan sa isang reflow oven upang matunaw ang solder paste.
4. Inspeksyon at Kontrol ng Kalidad:Ang mga pagsusuri sa AOI, X-ray, at optical ay nagpapatunay sa katumpakan ng pagpupulong.
5. Pangwakas na Pagsusuri:Kinukumpirma ng mga functional na pagsubok ang pagganap.

Paano Haharapin ang Mga Hamon sa Karaniwang Asembleya?

Maaaring harapin ng SMT assembly ang ilang hamon, gaya ng tombstoning, solder bridging, at open circuit. Kasama sa pinakamahuhusay na kagawian ang:

• I-optimize ang PCB Layout:Wastong disenyo ng pad at espasyo para mabawasan ang mga isyu sa panghinang.
• Profile ng Tune Reflow:Pinasadya ang mga profile ng temperatura para sa pare-parehong solder joints.
• Gumamit ng De-kalidad na Materyales:Ang maaasahang solder paste at mga bahagi ay nagpapabuti sa pagkakapare-pareho.
• Magsagawa ng Matatag na QA:Gumamit ng AOI, X-ray, at ICT para maagang mahuli ang mga depekto.

Anong Mga Materyales ang Kinakailangan para sa SMT?

Paano Tiyakin ang Kalidad at Pagkakaaasahan ng Surface Mount Assembly?

Ang mataas na kalidad na surface mount assembly ay nangangailangan ng mahigpit na pagsubok at pagpapatunay. Kabilang sa mga pangunahing pamamaraan ang:

• Automated Optical Inspection (AOI):Nakikita ang mga nawawalang bahagi, polarity, at mga isyu sa panghinang.
• X-Ray Inspeksyon:Nagpapakita ng mga nakatagong solder joint defect.
• In-Circuit Testing (ICT):Sinusuri ang pagganap ng kuryente sa antas ng bahagi.
• Functional na Pagsubok:Bine-verify ang buong pag-uugali ng circuit sa ilalim ng mga tunay na kundisyon.

Tinitiyak ng pinagsamang QA na natutugunan ng mga PCB ang mga pamantayan sa pagganap at pagiging maaasahan na inaasahan sa modernong electronics.

Ano ang Mga Trend sa Hinaharap sa Surface Mount PCB Assembly?

Maraming pangunahing trend ang humuhubog sa kinabukasan ng SMT:

• Miniaturization:Mas maliliit na form factor at micro-SMD na bahagi.
• Advanced na Automation:Pinili at lugar na hinimok ng AI at feedback sa proseso ng real-time.
• 3D Printed Electronics:Ang additive manufacturing ay sumasama sa SMT.
• Matalinong Inspeksyon:Pinahuhusay ng machine learning ang pagtuklas ng depekto.

Tinitiyak ng mga trend na ito na patuloy na nagbabago ang Surface Mount PCB Assembly, pagpapabuti ng performance at binabawasan ang mga cycle ng produksyon.

Mga Madalas Itanong

Ano ang Surface Mount PCB Assembly?

Ang Surface Mount PCB Assembly ay tumutukoy sa proseso ng pag-mount ng mga elektronikong sangkap nang direkta sa ibabaw ng isang PCB gamit ang mga proseso ng SMT. Pinapalitan nito ang tradisyunal na through-hole assembly sa karamihan sa mga modernong electronics dahil sa kahusayan nito at mga benepisyo sa miniaturization.

Paano pinapabuti ng Surface Mount Technology ang performance?

Pinapabuti ng SMT ang pagganap sa pamamagitan ng pagbabawas ng haba ng lead, na nagpapababa ng inductance at resistensya. Pinahuhusay nito ang integridad ng signal at pinahihintulutan ang mga board na gumana sa mas mataas na frequency na may kaunting ingay.

Aling mga industriya ang higit na nakikinabang sa surface mount assembly?

Ang mga industriya tulad ng consumer electronics, automotive, mga medikal na device, aerospace, at telekomunikasyon ay lubos na umaasa sa SMT dahil sa pangangailangan para sa mga compact, maaasahan, at mataas na pagganap na mga electronic assemblies.

Anong mga hamon ang umiiral sa surface mount assembly?

Kasama sa mga hamon ang pamamahala sa napakaliit na bahagi, pagtiyak ng tumpak na pagkakalapat ng solder paste, at pag-iwas sa mga depekto tulad ng lapida o solder bridge. Ang mga advanced na proseso ng kontrol at mga sistema ng inspeksyon ay kinakailangan upang mapagaan ang mga isyung ito.

Bakit mahalaga ang pagkontrol sa kalidad sa SMT?

Tinitiyak ng kontrol sa kalidad ang pagiging maaasahan at paggana sa mga natapos na produkto. Sa mga high-density na bahagi at automated na pagpupulong, ang mga depekto ay maaaring mabilis na humantong sa mga pagkabigo sa field. Ang mga proseso tulad ng AOI at X-ray inspection ay nakakakuha ng mga isyu bago ang huling pagsubok.
