Dalubhasa sa Fanway ang paghahatid ng mahusay at maaasahang mga serbisyo sa pagpupulong ng PCB, na tumpak na naayon sa iyong natatanging mga kinakailangan upang mapabilis ang tagumpay ng iyong produkto.

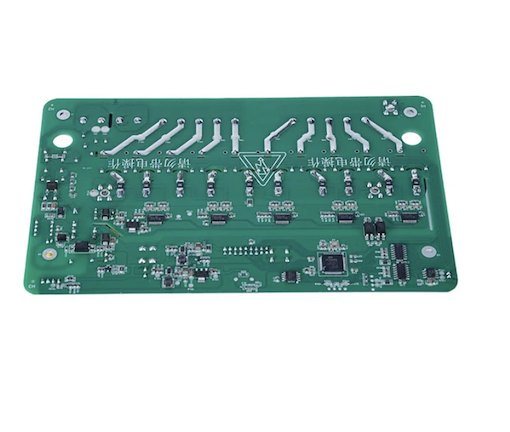

Ang SMT at THT Assembly ng Rapid Prototyping PCB Board na ibinigay ng Fanway ay nagsisimula sa isang pagsusuri sa DFM na nakakakuha ng pad spacing, laki ng butas, at mga isyu sa clearance ng bahagi bago ilagay ang unang bahagi. Pagkatapos ay i-assemble namin ang iyong board gamit ang SMT placement, sa pamamagitan ng hole soldering, at buong pagsubok. Sa 24 na oras na paghahatid mula sa pagkumpirma ng file, nakakatanggap ka ng mga gumaganang board na sapat na mabilis upang panatilihing gumagalaw ang pag-unlad. Ang isang piraso ay ang aming minimum upang gawing mas flexible ang iyong badyet at pagbabayad.
1. Maagang pagpapatunay, pagbabawas ng panganib
Binibigyang-daan ka ng SMT at THT Assembly ng Rapid Prototyping PCB Board na subukan ang iyong disenyo ng circuit sa pisikal na mundo bago mag-commit sa mamahaling production tooling at malalaking component order. Ang pagkuha ng isang depekto sa disenyo sa yugtong ito ay nagkakahalaga ng isang maliit na bahagi ng kung ano ang kinakailangan upang muling gawin ang isang batch na ginawa nang maramihan. Ang isang prototype na pag-ulit ay maaaring maiwasan ang isang sakuna na pagkawala na kung hindi man ay matutuklasan lamang pagkatapos na maitayo ang libu-libong mga yunit.
2. Pinabilis na pag-ulit ng R&D
Ang mabilis na turnaround, karaniwang 24 na oras, ay nangangahulugan na ang iyong engineering team ay maaaring makatanggap ng mga bagong board revision sa loob ng mga araw at simulan agad ang pagsubok. Nagbibigay-daan ang mas maikling mga ikot ng pag-ulit ng higit pang mga pagpipino sa disenyo sa loob ng parehong timeline ng proyekto, na direktang nagpapahusay sa maturity ng produkto bago ilabas ang produksyon.
3. Parallel firmware development
Ang mga prototype board ay nagbibigay ng isang tunay na platform ng hardware para sa mga software engineer na magsulat at sumubok ng naka-embed na code. Sa halip na maghintay para sa mga production board, ang pag-develop ng firmware ay maaaring magpatuloy kasabay ng pagpapatunay ng hardware, na i-compress ang pangkalahatang iskedyul ng proyekto. Ang parallel na daloy ng trabaho na ito ay mahalaga para matugunan ang masikip na mga window ng merkado.
4. Kinokontrol na istraktura ng gastos
Ang maliit na batch na produksyon ay nagpapanatili ng prototype na mga gastos sa entablado na mas mababa sa halaga ng isang buong produksyon. Ang mga R&D team at startup ay maaaring mag-order ng eksaktong bilang ng mga board na kailangan para sa pagsubok, pag-iwas sa labis na imbentaryo at hindi kinakailangang capital outlay. Ang flexibility na ito ay ginagawang naa-access ang prototyping kahit para sa mga proyektong may limitadong badyet.
Nauunawaan ng Fanway ang mga hinihingi ng yugto ng prototyping: bilis, katumpakan, at kontrol sa gastos. Narito ang mga partikular na pakinabang na nagpapanatili sa pagbabalik ng mga inhinyero.
1. Mabilis na pagpapatupad ng kidlat:mula sa mga file ng Gerber hanggang sa mga naipadalang board sa loob ng 24 na oras. Ang karaniwang mabilis na pagliko ay tumatagal ng 3 hanggang 7 araw; binibigyang-daan ng aming 24 na oras na paghahatid ang mga engineering team na kumpletuhin ang higit pang mga round ng pagpapatunay ng disenyo sa loob ng parehong timeline ng proyekto.
2. Walang minimum na dami ng order:magtayo ng 1 hanggang 50 units nang mabisa. Ang mga R&D team at startup ay maaaring mag-order nang eksakto kung ano ang kailangan nila para sa pagsubok nang hindi nagko-commit sa malalaking dami, na pinapanatili ang mga prototype na badyet sa ilalim ng kontrol.
3. Real time na pagsubaybay sa produksyon:sa pamamagitan ng aming online na portal ng produksyon, masusubaybayan ng mga kliyente ang pag-unlad ng pagpupulong anumang oras. Ang katayuan ng bawat board ay transparent mula sa pagkakalagay hanggang sa pagsubok, at ang bawat hakbang ay masusubaybayan, kaya ang pag-iskedyul ng proyekto ay hindi na umaasa sa mga email o tawag sa telepono.
4. Katumpakan na kakayahan sa paglalagay:Ang ASM SiPlace SX2 placement system ay nakakamit ng 0.1mm na katumpakan ng pagpoposisyon para sa 01005 na mga bahagi. Tinitiyak ng antas ng katumpakan na ito na ang mga maliliit na bahagi ay inilalagay nang tama sa mga high density na board, na direktang tumutukoy kung ang isang prototype na gumagamit ng napakaliit na mga pakete ay gagana nang maayos.
5. Pinaghalong teknolohiyang suporta:Ang mga konektor ng SMT, THT, at press fit ay maaaring i-assemble sa parehong board. Kapag ang iyong disenyo ay may kasamang BGA chips at malalaking connector, hindi mo kailangang hatiin ang produksyon sa maraming vendor; kinukumpleto namin ang lahat sa isang pasilidad.
6. Paghawak ng BGA at CSP:Ang 0.3mm pitch na mga bahagi ng BGA at CSP ay binuo at na-verify gamit ang X ray inspection. Sinusuportahan nito ang mga disenyo gamit ang pinakabagong henerasyon ng fine pitch ball grid array device. Ang kalidad ng solder joint para sa mga bahaging ito ay hindi makumpirma sa pamamagitan ng optical inspection lamang; Ang X ray ay ang tanging paraan ng pag-verify.
7. Walang panganib na suporta sa pag-unlad:Ang libreng pagsusuri sa DFM ay nakakakuha ng mga error sa disenyo bago ang produksyon, at ipinapakita ng mga istatistika na 83% ng mga isyu sa pagpupulong ay nagmumula sa mga bahid ng paggawa sa yugto ng disenyo. Para sa proteksyon ng IP, pumipirma kami ng mga kasunduan sa pagiging kumpidensyal at gumagamit kami ng naka-encrypt na paglilipat ng data upang hindi ma-leak o magamit ang iyong mga file ng disenyo para sa iba pang layunin. Para sa component sourcing, mayroon kaming access sa higit sa 20 milyong stocked na bahagi at sumasama sa mga pangunahing distributor tulad ng Mouser at DigiKey, kaya ang maliit na dami ng mga bahagi ng prototype ay hindi isang alalahanin tungkol sa minimum na dami ng order o lead time.
Ang serbisyo ng SMT at THT Assembly ng Rapid Prototyping PCB Board ng Fanway ay malawakang ginagamit sa mga sumusunod na field.
Mga IoT device at wearable:maliit na form factor, mataas na density, at mababang pagkonsumo ng kuryente ay nangangailangan ng katumpakan na paglalagay at mabilis na pag-ulit sa panahon ng prototyping. Kasama sa mga karaniwang produkto ang mga smart sensor, health monitoring band, at wireless communication modules.
Mga module ng kontrol sa sasakyan:sa electronics ng sasakyan ay nangangailangan ng mataas na reliability at environmental resilience. Ang mga prototype ng ECU, mga board ng pamamahala ng baterya ng BMS, at mga module ng kontrol ng katawan ay nangangailangan ng kailangang-kailangan na pag-verify sa pagganap at pagsubok sa pagiging maaasahan sa yugto ng prototype.
Mga tool sa medikal na diagnostic:Ang mga medikal na aparato ay nagsasangkot ng mahigpit na pag-apruba sa regulasyon; Ang masusing pagpapatunay sa yugto ng prototype ay isang kinakailangan para sa kasunod na sertipikasyon ng FDA o CE. Kabilang dito ang mga monitor mainboard, ultrasound control board, at portable diagnostic equipment.
Mga sistema ng pagsubok sa aerospace:ang mga kinakailangan sa mataas na pagiging maaasahan ay nangangahulugan na ang bawat pagbabago sa disenyo ay dapat na pisikal na ma-verify. Ang mga prototype board para sa mga controller ng avionics at mga flight test data acquisition system ay kailangang matugunan ang military grade conformal coating at THT press fit connector specifications.
Mga kagamitan sa telekomunikasyon at networking:Ang mga kumplikadong high speed board ay nakikinabang mula sa prototype assembly upang mapatunayan ang integridad ng signal bago ang produksyon. Kabilang dito ang mga router mainboard, optical module control board, at base station RF boards.
Ang pagsubok para sa SMT at THT Assembly ng Rapid Prototyping PCB Board ay isang kritikal na hakbang sa electronic manufacturing. Nag-aalok ang Fanway ng komprehensibong hanay ng mga serbisyo sa pagsubok.
Sa Circuit Testing ay bini-verify ang electrical performance ng mga indibidwal na component at circuits sa assembled board, mabilis na naka-detect ng shorts, opens, at component parameter deviations.
Kinukumpirma ng Functional Testing na gumagana ang board bilang idinisenyo sa ilalim ng mga tunay na kondisyon ng operating, na ginagaya ang mga aktwal na sitwasyon sa paggamit.
Burn In Testing subjects boards to extended operation to identify early life failures before they reach the field, ensure that delivered boards not show hidden faults during continuous operation.
Nakikita ng Automated Optical Inspection ang mga depekto sa paghihinang, mga error sa paglalagay ng bahagi, at mga isyu sa polarity, na sumasaklaw sa komprehensibong inspeksyon ng kalidad ng hitsura ng solder joint.
Ang X Ray Inspection ay nagbibigay ng visibility sa mga nakatagong joint gaya ng mga BGA at LGA na hindi masusuri nang optical, na nagpapatunay sa solder joint integrity para sa mga ball grid array device.
Mahina ang kalidad ng paghihinang kabilang ang mga malamig na joint, solder bridge, at hindi sapat na solder.
Pag-iwas:kinokontrol na reflow profile at SPI solder paste inspeksyon, kung saan ang kapal at hugis ng paste ay naitala para sa bawat board.
Mga error sa paglalagay ng bahagi na kinasasangkutan ng maling oryentasyon o posisyon.
Pag-iwas:AOI inspection pagkatapos ng placement at X ray verification para sa mga BGA.
Package mismatch kung saan hindi tumutugma ang component package sa disenyo ng PCB pad.
Pag-iwas:Pagsusuri ng DFM bago ang produksyon, kung saan sinusuri ng aming engineering team ang mga sukat ng package ng bawat bahagi.
Mga error sa file gaya ng nawawalang mga layer ng Gerber o maling mga drill file.
Pag-iwas:pag-verify ng engineering ng lahat ng mga papasok na file upang matiyak ang pagkakumpleto ng layer at tamang drill coordinates.
| Paraan ng Pagpupulong | Pangunahing Kalamangan | Mga Pinakamahusay na Naaangkop na Application |
|---|---|---|
| Surface Mount (SMT) | Mataas na density, miniaturization, mataas na kahusayan | Consumer electronics, kagamitan sa komunikasyon, motherboard ng computer, at iba pang produkto na nangangailangan ng maraming bahagi. |
| Through-Hole (THT) | Mataas na mekanikal na lakas, mahusay na kapangyarihan/thermal dissipation | Aerospace, military, automotive ECUs, power modules, connectors, at iba pang high-reliability na sitwasyon. |
| Mixed Assembly | Pinagsasama ang pagganap at pagiging maaasahan, maximum na kakayahang umangkop sa disenyo | Automotive electronics, mga medikal na device, pang-industriya na kontrol, at iba pang kumplikadong mga produkto na nangangailangan ng parehong high-density chips at high-power na mga bahagi. |
| Prototype Assembly | Mabilis na turnaround, mababang gastos, pagpapatunay ng disenyo | Mga yugto ng pag-develop ng hardware – para sa pagsubok at umuulit na disenyo, binabawasan ang mga panganib sa mass-production. |
