Sa industriya ng electronics ngayon, ang demand para sa mataas na pagganap at matibay na naka-print na circuit board (PCB) ay mabilis na lumalaki.Malakas na tanso PCBAng S, na kilala rin bilang makapal na tanso PCB, ay naging isang ginustong solusyon para sa mga industriya na nangangailangan ng mataas na kasalukuyang kapasidad, superyor na pamamahala ng thermal, at pinahusay na pagiging maaasahan sa ilalim ng matinding mga kondisyon. Mula sa mga sistema ng kapangyarihan ng automotiko hanggang sa nababago na kagamitan sa enerhiya, ang mga board na ito ay naglalaro ng isang kritikal na papel sa mga modernong electronics.

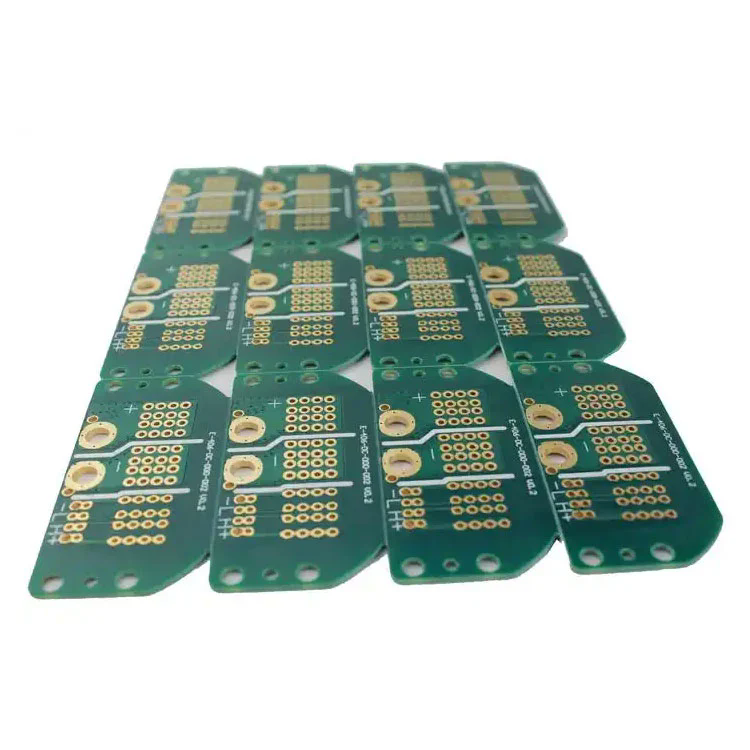

Ang isang mabibigat na tanso na PCB ay isang uri ng nakalimbag na circuit board na naglalaman ng mga conductor ng tanso na may kapal na mula sa 3 oz/ft² hanggang 20 oz/ft² o higit pa. Hindi tulad ng mga karaniwang PCB, na karaniwang gumagamit ng mga layer ng tanso ng 1 oz/ft² o mas kaunti, ang mabibigat na tanso na PCB ay idinisenyo upang mahawakan ang mas mataas na kasalukuyang mga naglo -load at makatiis ng matinding thermal stress.
Mataas na kasalukuyang pagdadala ng kapasidad - Pinapagana ng mas makapal na mga layer ng tanso ang PCB na hawakan ang mas mataas na mga alon nang walang sobrang pag -init o pagsira sa circuit.
Pinahusay na Pamamahala ng Thermal - Ang mabibigat na tanso na PCBS ay nagpapalabas ng init nang mas epektibo, na ginagawang perpekto ang mga ito para sa mga aplikasyon kung saan mataas ang density ng kapangyarihan.
Pinahusay na Lakas ng Mekanikal - Ang mas makapal na kalupkop na tanso ay nagdaragdag ng katigasan at tibay, na nagpapahintulot sa board na makatiis ng malupit na mga kapaligiran sa pagpapatakbo.
Mga Posibilidad ng Disenyo ng Compact-Maaaring isama ng mga taga-disenyo ang mataas na kasalukuyang at mababang-kasalukuyang mga circuit sa parehong board, na binabawasan ang pangkalahatang sukat at timbang.
Mas mahusay na pagiging maaasahan-Sa nabawasan na peligro ng pagkabigo ng circuit sa ilalim ng mataas na naglo-load, ang mga board na ito ay angkop para sa mga aplikasyon ng kritikal na misyon.
Ang mga mabibigat na PCB ng tanso ay partikular na mahalaga sa mga elektronikong kapangyarihan, mga sistema ng automotiko, kagamitan sa industriya, mga nababago na solusyon sa enerhiya, at mga teknolohiya ng aerospace. Sa pamamagitan ng pagtaas ng kapal ng tanso, masisiguro ng mga inhinyero ang mahusay na daloy at mabawasan ang mga pagkakataon ng mga pagkabigo na may kaugnayan sa thermal, na ginagawang pangangailangan ang mga board na ito para sa mga modernong elektronika.
Kapag pumipili ng isang mabibigat na tanso PCB, ang mga teknikal na pagtutukoy ay may mahalagang papel sa pagtukoy ng pagganap at pagiging angkop para sa iyong aplikasyon. Nasa ibaba ang isang komprehensibong talahanayan na nagbubuod ng mga karaniwang pagtutukoy ng aming mabibigat na tanso na PCB:
| Pagtukoy | Mga detalye |
|---|---|
| Kapal ng tanso | 3 oz/ft² hanggang 20 oz/ft² (napapasadyang) |
| Bilang ng layer | 1 hanggang 32 layer |
| Base material | FR4, Rogers, Polyimide, Metal Core |
| Kapal ng board | 0.8 mm hanggang 6.0 mm |
| Tapos na ang ibabaw | Hasl, nagkakaisa, osp, immersion pilak, enepig |
| Solder Mask | Berde, asul, pula, itim, puti |
| Minimum na lapad ng bakas | 3 mils |
| Minimum na puwang | 3 mils |
| Thermal conductivity | Mataas, na -optimize para sa dissipation ng init |
| Temperatura ng pagpapatakbo | -55 ° C hanggang +150 ° C. |
| Mga Aplikasyon | Power Electronics, Automotive, Aerospace, Pang -industriya na Makinarya, Solar Inverters |
Sa pamamagitan ng pagpili ng tamang mga pagtutukoy, maaaring mai-optimize ng mga inhinyero ang PCB para sa mataas na kasalukuyang, mataas na temperatura, o mga kapaligiran na may mataas na pagkakaugnay. Halimbawa, ang mga convert ng kuryente at mga controller ng de -koryenteng sasakyan ay nangangailangan ng mga board na may mga kapal ng tanso sa itaas ng 8 oz, habang ang mga driver ng pang -industriya ay maaaring mangailangan ng mas mataas na mga kakayahan.
Ang proseso ng pagmamanupaktura ng mabibigat na tanso na PCB ay naiiba nang malaki mula sa karaniwang mga PCB dahil sa nadagdagan na kapal ng tanso. Ginagamit ang mga dalubhasang pamamaraan upang matiyak ang tibay at kawastuhan.
Ang proseso ay nagsisimula sa pagpili ng mga de-kalidad na laminates tulad ng FR4 o mga substrate na metal-core. Ang napiling materyal ay dapat makatiis ng matinding init at mekanikal na stress.
Ang mga karaniwang PCB ay gumagamit ng mga simpleng proseso ng etching, ngunit ang mabibigat na tanso na PCB ay nangangailangan ng pagkakaiba -iba ng etching upang matiyak ang tumpak na mga hugis ng conductor nang walang pag -undercutting. Mahalaga ito para sa pagpapanatili ng integridad ng makapal na mga bakas ng tanso.
Ang teknolohiya ng kalupkop ay ginagamit upang makabuo ng kapal ng tanso kapwa sa ibabaw at sa loob ng mga vias. Ang pamamagitan ng hole plating ay nagpapabuti sa kasalukuyang daloy sa pagitan ng mga layer at pinipigilan ang sobrang pag-init.
Ang maramihang mga layer ng tanso ay nakalamina sa ilalim ng mataas na temperatura at presyon. Ang mga dalubhasang sistema ng dagta ay ginagamit upang maiwasan ang delamination at mapanatili ang integridad ng istruktura.
Ang mga maskara na may mataas na temperatura ay inilalapat upang maprotektahan ang mga bakas ng tanso. Ang mga pagtatapos ng ibabaw tulad ng ENIG o HASL ay idinagdag upang mapabuti ang resolerability at pagtutol ng kaagnasan.
Ang bawat board ay sumasailalim sa pagsubok sa elektrikal, mga pagsubok sa thermal cycling, at mga tseke ng pagiging maaasahan upang matiyak na nakakatugon ito sa mahigpit na pamantayan sa industriya.
Tinitiyak ng lubos na kinokontrol na proseso na ang mabibigat na tanso na PCB ay naghahatid ng pambihirang pagganap, tibay, at kaligtasan, na ginagawang angkop para sa mga aplikasyon ng kritikal na misyon.
Ang mabibigat na tanso na PCB ay malawak na pinagtibay sa buong mga industriya kung saan ang mataas na kapangyarihan, matinding temperatura, at pagiging maaasahan ay mahalaga.
Ginamit sa mga inverters, rectifier, at mga convert ng kuryente, ang mga board na ito ay humahawak ng mataas na alon nang hindi nakompromiso ang pagganap.
Ang mga electric controller ng sasakyan, mga sistema ng pamamahala ng baterya, at mga headlight ng LED ay umaasa sa mabibigat na tanso na PCB para sa kahusayan ng thermal at pangmatagalang tibay.
Ang mga mabibigat na motor na motor, robotic system, at makinarya ng automation ng pabrika ay nangangailangan ng mga PCB na makatiis ng patuloy na mataas na alon at temperatura.
Ang mga inverters ng solar, turbines ng hangin, at mga sistema ng imbakan ng enerhiya ay nakasalalay sa mabibigat na mga PCB ng tanso upang pamahalaan ang mga nagbabago na naglo -load nang mahusay.
Sa mga kapaligiran na kritikal na misyon, ang pagiging maaasahan ay hindi maaaring makipag-usap. Ang mabibigat na tanso na PCB ay nagbibigay ng matatag na pagganap sa ilalim ng matinding mga kondisyon ng stress.
A: Ang isang karaniwang PCB ay karaniwang gumagamit ng kapal ng tanso hanggang sa 1 oz/ft², habang ang isang mabibigat na tanso na PCB ay mula sa 3 oz/ft² hanggang 20 oz/ft² o higit pa. Ang mas makapal na tanso ay nagbibigay-daan sa mabibigat na tanso na PCB na magdala ng mas mataas na mga alon, pagbutihin ang pagwawaldas ng init, at hawakan ang matinding mekanikal na stress, na ginagawang perpekto para sa mga aplikasyon ng mataas na kapangyarihan.
A: Ang kapal ng tanso ay nakasalalay sa iyong kasalukuyang pag -load, temperatura ng operating, at mga hadlang sa disenyo. Halimbawa:
Ang mga aplikasyon sa ibaba 3A ay maaaring gumamit ng 1 oz tanso.
Ang mga aplikasyon sa pagitan ng 3A - 10a sa pangkalahatan ay nangangailangan ng 2 oz hanggang 4 oz tanso.
Ang mga high-power system sa itaas ng 10A ay madalas na humihiling ng 8 oz o mas makapal na tanso.
Ang pagkonsulta sa isang nakaranas na tagagawa ng PCB ay nagsisiguro sa pinakamainam na kapal ng tanso para sa mga pangangailangan ng iyong proyekto.
Sa isang panahon kung saan ang mga electronics ay dapat na mas malakas, maaasahan, at mahusay, mabibigat na tanso na PCB ay nagbibigay ng mga hindi magkatugma na pakinabang. Naghahatid sila ng mahusay na kasalukuyang pagdadala ng kapasidad, pambihirang pamamahala ng thermal, at pangmatagalang tibay sa buong industriya tulad ng automotiko, nababago na enerhiya, pang-industriya na automation, at aerospace.
SaFanway, Dalubhasa namin sa paggawa ng mataas na kalidad na mabibigat na tanso na PCB na naaayon sa eksaktong mga pagtutukoy ng iyong proyekto. Sa mga advanced na kakayahan sa paggawa at mahigpit na kontrol ng kalidad, sinisiguro namin ang pinakamainam na pagganap para sa iyong mga aplikasyon ng high-power.
Kung naghahanap ka ng isang mapagkakatiwalaang kasosyo upang maihatid ang matibay, mahusay, at mabibigat na mabibigat na solusyon sa PCB,Makipag -ugnay sa amin upang talakayin ang iyong mga kinakailangan.
