Dalubhasa sa Fanway ang paghahatid ng mahusay at maaasahang mga serbisyo sa pagpupulong ng PCB, na tumpak na naayon sa iyong natatanging mga kinakailangan upang mapabilis ang tagumpay ng iyong produkto.

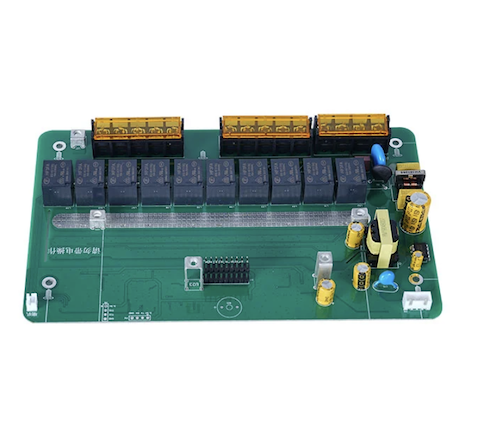

Ang serbisyo ng Electronic PCB Printed Circuit Board Prototype Assembly mula sa supplier ng China na Fanway ay binuo para sa mga R&D na proyekto sa mga IoT device, automotive control modules, medical diagnostic tool, at aerospace test system. Habang tumatagal ng 3 hanggang 7 araw ang mga tipikal na serbisyo ng mabilisang pagliko ng PCB, ang aming 24-oras na paghahatid ay nakaka-compress nang malaki sa mga ikot ng pag-ulit. Bago magsimula ang pagpupulong, ang aming engineering team ay nagsasagawa ng pagsusuri sa DFM sa iyong mga Gerber file, BOM, at pick-and-place na mga file upang mahuli nang maaga ang mga isyu sa disenyo ng pad, mga hindi pagkakasundo sa spacing ng bahagi, o iba pang mga problema sa paggawa. Nang walang minimum na dami ng order (simula sa 1 piraso), maiiwasan ng mga R&D team ang labis na gastos sa imbentaryo sa yugto ng prototyping.
Ang serbisyo ng PCB Printed Circuit Board Prototype Assembly ay ang proseso ng pag-mount ng mga elektronikong sangkap sa isang naka-print na circuit board sa maliit na dami upang makagawa ng mga masusubok na sample. Ang pangunahing layunin nito ay pag-verify, hindi produksyon:
Pagpapatunay ng disenyo: kinukumpirma na gumagana ang iyong disenyo ng circuit sa pisikal na mundo. Hindi maaaring saklawin ng simulation ang lahat ng mga variable sa totoong mundo - ang integridad ng signal, pamamahagi ng kuryente, at thermal behavior ay makikita lamang sa pamamagitan ng pisikal na pagsubok.
Paulit-ulit na pagpapabuti: ang paghuli at pag-aayos ng mga depekto sa disenyo sa yugto ng prototype ay nagkakahalaga ng isang fraction ng kung ano ang kinakailangan upang muling gawin ang isang batch na ginawa nang maramihan. Ang isang pag-ulit ng prototyping ay maaaring makatipid ng sampung beses sa halaga ng isang malakihang rework.
Pag-unlad ng firmware : nagbibigay ng isang tunay na platform ng hardware para sa mga inhinyero ng software upang magsulat at subukan ang naka-embed na code. Ang pagbuo ng firmware na walang pisikal na hardware ay tulad ng pag-debug sa isang vacuum – hindi ginagarantiyahan ng lohikal na kawastuhan ang pagiging tugma ng hardware.
Ang prototype assembly ay ang kritikal na hakbang na naglilipat ng isang produkto mula sa konsepto patungo sa realidad, at ang serbisyo ng Electronic PCB Printed Circuit Board Prototype Assembly ng Fanway ay nagbibigay ng propesyonal na suporta para sa eksaktong hakbang na ito.
Ang mga kumpleto at tumpak na mga file ay ang pundasyon para sa isang maayos na pagsisimula ng proyekto. Karaniwang kailangan mo ang mga sumusunod na pangunahing file:
1. Gerber file na ginamit sa paggawa ng hubad na PCB, na naglalaman ng lahat ng tansong layer, drill data, solder mask, at silkscreen. Ang mga hindi kumpletong format o mga layer na hindi maganda ang pangalan ay kabilang sa mga pinakakaraniwang sanhi ng pagkaantala sa produksyon.
2. Inililista ng Bill of Materials (BOM) ang bawat component na ibubuo, kabilang ang manufacturer part number (MPN), reference designator, dami, at paglalarawan. Ang mga malabong paglalarawan (hal., "100nF capacitor") ay maaaring humantong sa mga error sa pagkuha o pagkaantala ng iba't ibang rating ng boltahe at ibang-iba ang pagkilos ng mga dielectric na materyales sa mga high-speed na circuit.
3. Ang coordinate file (CPL / Pick & Place file) ay nagbibigay ng eksaktong X/Y coordinates, rotation angle, at mounting side para sa bawat component, na gumagabay sa SMT placement machine. Ang mga error sa coordinate ay direktang nagdudulot ng maling pagkakahanay o mga pagkakamali sa polarity.
4. Propesyonal na tip, isang pagsusuri sa DFM bago mag-order ay maaaring tumuklas ng mga isyu sa disenyo ng pad, mga problema sa spacing ng bahagi, at iba pang mga alalahanin sa paggawa bago sila magdulot ng paghinto ng produksyon. Nagbibigay ang engineering team ng Fanway ng pagsusuri sa DFM para sa bawat order ng Electronic PCB Printed Circuit Board Prototype Assembly bago magsimula ang produksyon.
Sinasaklaw ng prototype assembly service ng Fanway ang buong chain mula sa materyal hanggang sa natapos na board:
Component sourcing:ang aming procurement team ay gumagamit ng isang matatag na supply chain upang ma-secure ang mga bahagi sa mapagkumpitensyang presyo, kahit na para sa maliliit na dami ng prototype. Hindi na kailangang makipag-ugnayan ang mga kliyente sa maraming distributor.
Pagsusuri sa engineering:sinusuri ng mga inhinyero ng proyekto ang Gerber, BOM, at nag-coordinate ng mga file para sa paggawa bago magsimula ang produksyon, na humarang sa karamihan ng mga potensyal na isyu sa pinakamaagang yugto.
Prototype PCB assembly:sumusuporta sa maraming uri ng board kabilang ang multi-layer, high-frequency, HDI, rigid, rigid-flex, at flex na mga PCB. Sinasaklaw ng kakayahan sa paglalagay ang 01005 ultra-maliit na bahagi at 0.2mm-pitch na BGA, na may maximum na laki ng board na 510mm × 460mm.
Pagsubok at pagpapatunay:bawat prototype board ay sumasailalim sa isang mahigpit na rehimen ng inspeksyon kabilang ang manu-manong QC, SPI solder paste inspeksyon, AOI optical inspection, X-ray inspection, in-circuit testing, functional testing, at burn-in testing. Tinitiyak ng masusing pagsubok sa yugto ng prototype ang maayos na paglipat sa mga pilot run at mass production.
Ang serbisyo ng Electronic PCB Printed Circuit Board Prototype Assembly ng Fanway ay malawakang ginagamit sa mga sumusunod na larangan:
Mga IoT device at naisusuot
maliit na form factor, mataas na density, at mababang pagkonsumo ng kuryente ay nangangailangan ng katumpakan na paglalagay at mabilis na pag-ulit sa panahon ng prototyping.
Mga module ng kontrol sa sasakyan
nangangailangan ng mataas na reliability at environmental resilience ang in-vehicle electronics; Ang functional verification at reliability testing sa prototype stage ay kailangang-kailangan.
Mga tool sa medikal na diagnostic
Ang mga medikal na aparato ay nagsasangkot ng mahigpit na pag-apruba sa regulasyon; Ang masusing pagpapatunay sa yugto ng prototype ay isang kinakailangan para sa kasunod na sertipikasyon.
Mga sistema ng pagsubok sa aerospace
ang mga kinakailangan sa mataas na pagiging maaasahan ay nangangahulugan na ang bawat pagbabago sa disenyo ay dapat na pisikal na ma-verify; Ang mabilis na prototyping na kakayahan ay direktang nakakaapekto sa mga timeline ng proyekto.
24-oras na paghahatid
Habang 3‑7 araw ang karaniwang mga quick‑turn cycle, pini-compress ng Fanway ang prototype na PCB assembly sa 24 na oras. Para sa mga R&D team, ang bawat pinaikling ikot ng pag-ulit ay nangangahulugan ng higit pang mga round ng pagpapatunay ng disenyo sa loob ng parehong takdang panahon.
One-stop service
Nagbibigay kami ng serbisyo mula sa component sourcing, DFM review, PCB fabrication, SMT placement, through-hole soldering, hanggang sa huling pagsubok – lahat sa ilalim ng isang bubong. Iniiwasan ng mga kliyente ang overhead ng pag-coordinate ng hiwalay na mga supplier ng PCB, mga distributor ng bahagi, at mga assembly house.
Mga sertipikadong sistema ng kalidad
Ang aming pasilidad ay mayroong mga sertipikasyong ISO9001, ISO13485, IATF16949 at ISO14001, na may mga produktong sumusunod sa mga pamantayan ng UL, RoHS, SGS, at REACH. Ang mga pamantayan ng kalidad sa yugto ng prototype ay pare-pareho sa produksyon ng volume, na iniiwasan ang mga pagkabigo sa pagpapatunay na dulot ng mga pagkakaiba sa proseso.
Mababang order minimum
Sinusuportahan namin ang mga order simula sa 1 piraso na walang minimum na kinakailangan sa dami, na inaalis ang labis na mga gastos sa imbentaryo para sa mga pangangailangan sa yugto ng R&D.
Suporta sa engineering sa harap
Ginagawa ang pagsusuri ng DFM bago ang pagkumpirma ng order, pagkilala at paglutas ng mga isyu sa disenyo nang maaga. Inilipat nito ang panganib sa produksyon sa halip na tumugon sa mga problema sa panahon ng pagpupulong.
Q: Gaano katagal karaniwang tumatagal ang prototype PCB assembly?
A: Nag-aalok ang Fanway ng 24-oras na mabilis na prototyping. Sa ilalim ng normal na mga kondisyon, mula sa pagkumpirma ng file hanggang sa natapos na paghahatid ng board ay maaaring kumpletuhin sa loob ng 24 na oras, depende sa bilang ng layer ng board, pagiging kumplikado ng bahagi, at kahandaan ng BOM.
Q: Anong mga file ang kailangan para magsimula ng prototype na proyekto?
A: Kailangan mo ng mga Gerber file (para sa PCB fabrication), isang BOM (na may mga numero ng bahagi ng manufacturer, reference designator, at mga dami), at isang coordinate file (para sa SMT placement). Inirerekomenda ang isang self-check ng DFM bago isumite, o maaari mong hayaan ang aming engineering team na magsagawa ng manufacturability review.
Q: Anong mga uri ng PCB ang sinusuportahan mo para sa prototype assembly?
A: Sinusuportahan namin ang multi-layer, high-frequency, HDI, rigid, rigid-flex, at flex na mga PCB.
Q: Nagbibigay ba ang Fanway ng mga serbisyo sa pagkuha ng bahagi para sa mga prototype?
A: Oo. Ang aming koponan sa pagkuha ay may malawak na mapagkukunan sa merkado upang pagmulan ng mga bahagi para sa maliliit na dami ng prototype sa mapagkumpitensyang presyo.
Q: Anong pagsubok ang kasama sa prototype stage?
A: Kasama sa pagsubok ang AOI optical inspection, X-ray inspection, in-circuit testing, functional testing, at burn-in testing. Maaaring i-customize ang partikular na plano sa pagsubok batay sa mga kinakailangan ng proyekto.
Kailangang magsimula ng prototype assembly para sa iyong proyekto? Ipadala ang iyong mga Gerber file, BOM, at coordinate na mga file sa aming engineering team. Magbibigay kami ng pagsusuri at panipi ng DFM sa loob ng 24 na oras.
