AnSMT Stencilay isa sa mga pinaka-kritikal ngunit madalas na minamaliit na mga bahagi sa modernong paggawa ng electronics. Direktang tinutukoy nito ang katumpakan ng deposition ng solder paste, pagkakahanay ng bahagi, at pangkalahatang resulta ng PCB assembly. Tinutuklas ng komprehensibong gabay na ito kung ano ang SMT Stencil, kung paano ito gumagana, ang iba't ibang uri at materyales na magagamit, at kung bakit ito ay gumaganap ng isang mapagpasyang papel sa pagkamit ng high-reliability surface mount technology (SMT) na produksyon.

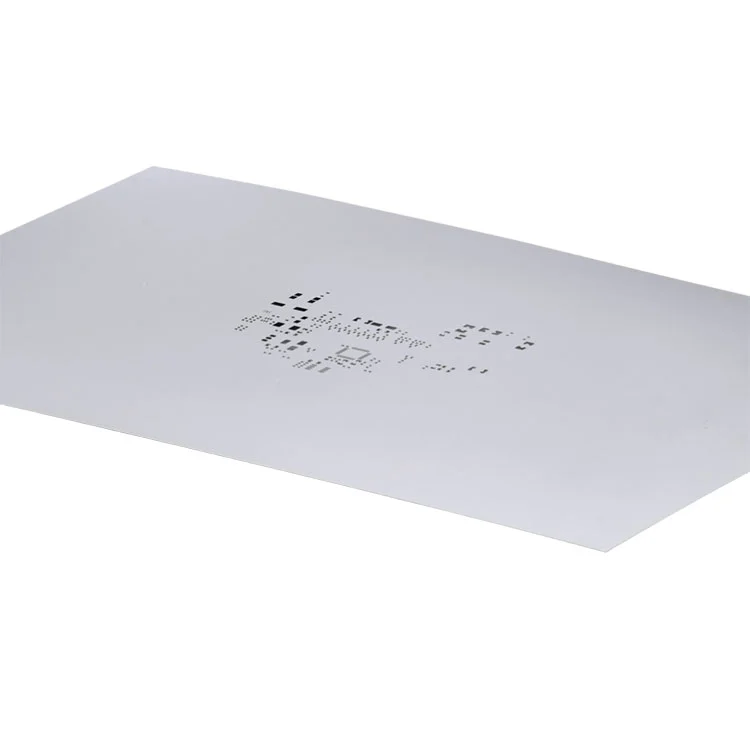

Ang SMT Stencil ay isang precision-fabricated na metal sheet na ginagamit sa yugto ng pag-print ng solder paste ng surface mount technology assembly. Naglalaman ito ng mga aperture ng laser-cut na eksaktong tumutugma sa mga solder pad sa isang naka-print na circuit board (PCB). Sa panahon ng produksyon, ang solder paste ay inilalapat sa ibabaw ng stencil, na nagpapahintulot sa mga kontroladong volume ng paste na dumaan sa bawat siwang at magdeposito sa mga PCB pad.
Ang katumpakan ng prosesong ito ay direktang nakakaimpluwensya sa solder joint integrity, katumpakan ng paglalagay ng bahagi, at pangmatagalang pagiging maaasahan ng produkto. Para sa mga tagagawa tulad ngShenzhen Fanway Technology Co., Ltd, Ang mga SMT Stencil ay hindi mga consumable ngunit mga tool sa katumpakan na tumutukoy sa katatagan ng proseso.
Ang proseso ng pag-print ng solder paste ay responsable para sa higit sa 60% ng mga depekto sa SMT kapag hindi maayos na nakontrol. Tinitiyak ng isang na-optimize na SMT Stencil:
Kung walang mahusay na disenyong SMT Stencil, kahit na ang pinaka-advanced na pick-and-place na mga makina ay hindi makakabawi sa mga kamalian sa pag-print.
Ang mga SMT Stencil ay inuri batay sa istraktura, paraan ng pag-mount, at senaryo ng aplikasyon. Ang pinakakaraniwang mga kategorya ay kinabibilangan ng:
Direktang nakakaapekto ang pagpili ng materyal sa stencil habang-buhay, pagkakapare-pareho ng pag-print, at kahusayan sa paglilinis. Ang pinakamalawak na ginagamit na materyal ay hindi kinakalawang na asero dahil sa tibay at kinis ng ibabaw nito.
| materyal | Mga kalamangan | Karaniwang Kaso ng Paggamit |
|---|---|---|
| Hindi kinakalawang na asero | Mataas na tibay, makinis na mga dingding ng siwang | Mass production |
| Nikel | Napakahusay na pagganap ng paglabas | Fine-pitch na mga bahagi |
| tanso | Mas mababang gastos | Panandaliang paggamit |
Ang disenyo ng stencil ay isang balanse sa pagitan ng kontrol ng dami ng panghinang at kahusayan ng paglabas ng paste. Ang mga pangunahing salik sa disenyo ay kinabibilangan ng:
Gusto ng mga advanced na tagagawaShenzhen Fanway Technology Co., Ltdsundin ang mga alituntunin ng IPC upang matiyak ang pinakamainam na kahusayan sa paglipat ng paste at pangmatagalang pag-uulit ng proseso.
| Uri ng Stencil | Katumpakan | Gastos | Inirerekomendang Dami |
|---|---|---|---|
| Naka-frame | Napakataas | Katamtaman | Mataas na dami ng produksyon |
| Walang frame | Mataas | Mababa | Katamtamang dami ng produksyon |
| Prototype | Katamtaman | Napakababa | Pagsubok sa mababang dami |
Ang mga SMT Stencil ay malawakang ginagamit sa mga industriya kabilang ang consumer electronics, automotive electronics, mga medikal na device, pang-industriyang control system, at telekomunikasyon. Ang anumang application na nangangailangan ng tumpak na solder paste deposition ay umaasa sa isang maayos na engineered na SMT Stencil.
Mula sa pananaw ng EEAT, ipinapakita ng SMT Stencil ang:
Ano ang gamit ng SMT Stencil?
Ang isang SMT Stencil ay ginagamit upang tumpak na ilapat ang solder paste sa mga PCB pad bago ang paglalagay ng bahagi, na tinitiyak ang maaasahang mga solder joint.
Bakit mahalaga ang kapal ng SMT Stencil?
Kinokontrol ng kapal ng stencil ang dami ng panghinang; maling kapal ay maaaring magdulot ng hindi sapat na panghinang o bridging defects.
Aling uri ng SMT Stencil ang pinakamainam para sa mass production?
Ang mga naka-frame na SMT Stencil ay pinakamainam para sa mass production dahil sa kanilang stability at repeatability.
Gaano kadalas dapat palitan ang isang SMT Stencil?
Ang pagpapalit ay depende sa paggamit, dalas ng paglilinis, at kalidad ng materyal, ngunit ang mga de-kalidad na stencil ay maaaring tumagal ng sampu-sampung libong mga cycle.
Anong mga pamantayan ang gumagabay sa disenyo ng SMT Stencil?
Ang IPC-7525 at IPC-A-610 ay malawak na kinikilalang mga pamantayang gumagabay sa disenyo ng stencil at aplikasyon ng solder paste.
