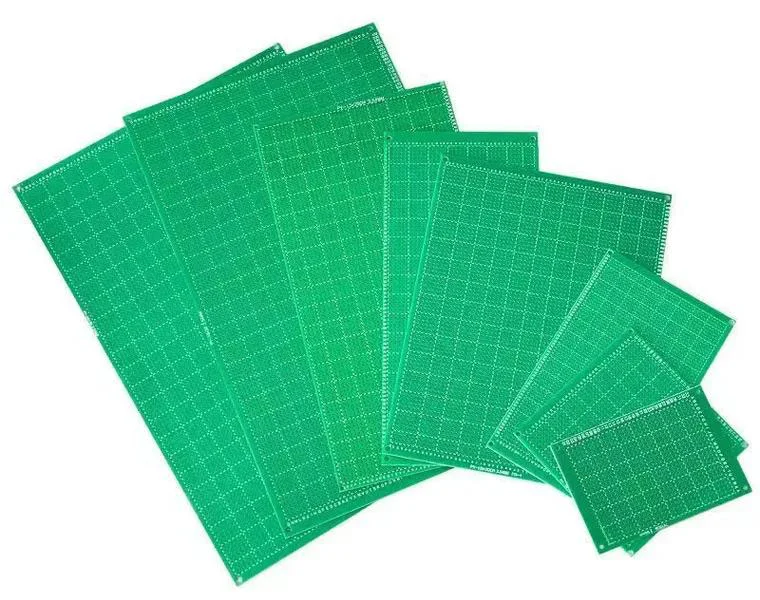

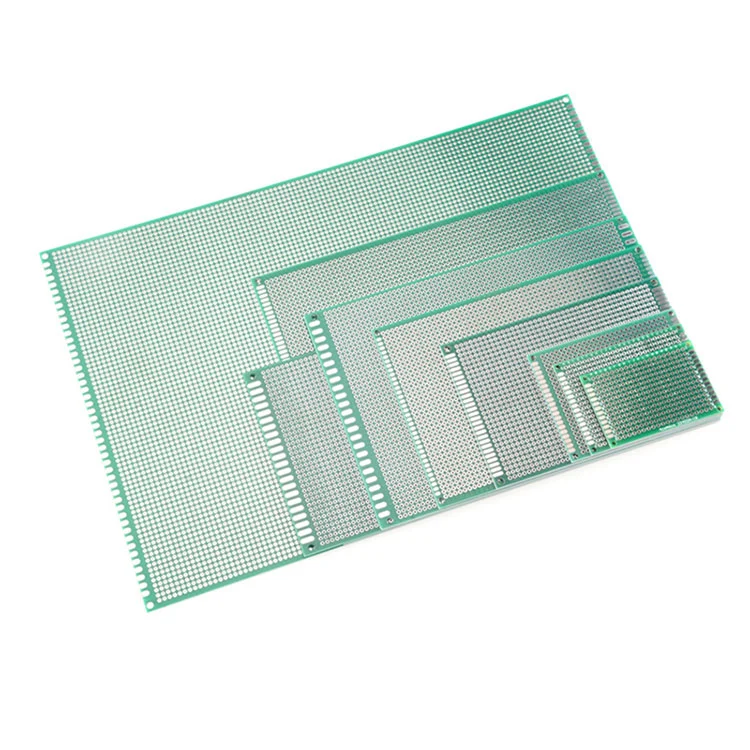

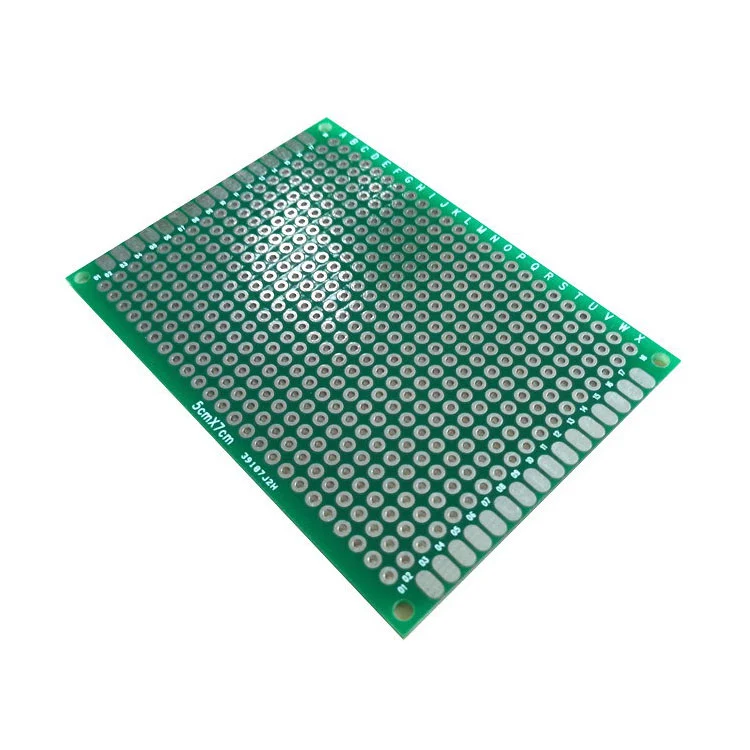

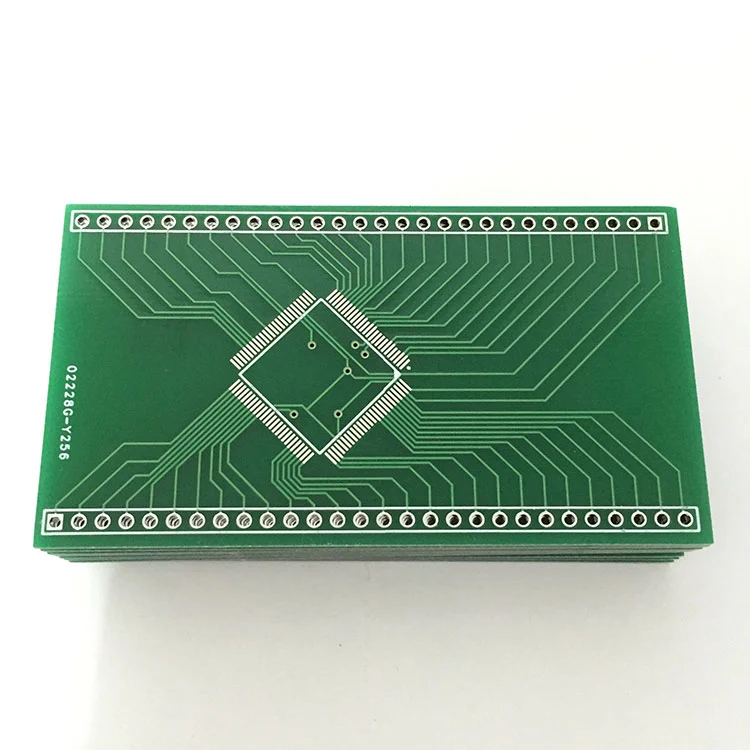

Solong layer PCB

Ang isang solong layer PCB (nakalimbag na circuit board) ay ang pinakasimpleng uri ng PCB. Ang Fanway, isang dalubhasa sa pagmamanupaktura ng PCB na nakabase sa China, ay nag-aalok ng mga epektibong solong-layer na mga solusyon sa PCB na may mapagkumpitensyang pagpepresyo.

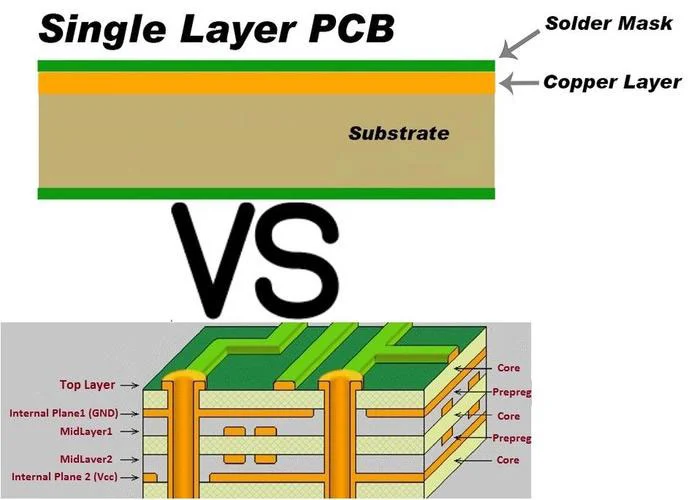

Ang solong layer PCB, na kilala rin bilang isang solong panig na naka-print na circuit board, ay ang pinakasimpleng anyo ng disenyo ng PCB. Binubuo ito ng isang solong conductive na layer ng tanso na nakalamina sa isang di-conductive na substrate (tulad ng FR-4), na may mga sangkap na naka-mount sa isang tabi at mga bakas na naka-ruta sa kabaligtaran. Ang pinakamahusay na solusyon para sa mga mababang-kumplikadong mga circuit, malawakang ginagamit ito sa mga elektronikong consumer, mga suplay ng kuryente, at mga kontrol sa industriya dahil sa abot-kayang at mabilis na proseso ng pagmamanupaktura.

Single Layer Pcb


Mga kalamangan ng mga solong layer na PCB

Epektibo ang gastos

Precision Manufacturing

Ang solong layer PCB na may mas mababang mga gastos sa materyal at katha kumpara sa mga disenyo ng multi-layer.

Mabilis na paggawa

Rigorous Testing

Ang simpleng proseso ay binabawasan ang oras ng tingga dahil walang nakalamina at sa pamamagitan ng kinakailangang pagbabarena.

Mataas na pagiging maaasahan

High Reliability

Minimum na panganib ng layer misalignment.

Teknikal na suporta

Excellent Customer Service

24/7 mga eksperto sa online na laging handa na tulungan ka.


Mga pagtutukoy ng solong layer PCB

Parameter Karaniwang saklaw
Kapal ng board 0.4mm hanggang 3.2mm
Kapal ng tanso 1/2 oz hanggang 3 oz
Minimum na lapad ng bakas 0.2mm (8mil)
Minimum na drilled hole 0.3mm (12mil)
Pagtatapos ng ibabaw Hasl, osp, enight
Temperatura ng pagpapatakbo -50 ° C hanggang +105 ° C (nakasalalay sa materyal)


Fanway Single Layer PCB kalamangan kumpara sa mga limitasyon

Kalamangan Mga limitasyon
✔ Ultra-low cost ❌ Walang multilayer o sa pamamagitan ng suporta
✔ Madaling ayusin/baguhin ❌ Limitadong density ng ruta
✔ Mabilis na oras ng pag -ikot ❌ Hindi angkop para sa mga disenyo ng mataas na dalas (> 100MHz)
✔ Magaan at compact ❌ Mas mababang pagganap ng thermal
Single Layer Pcb


Ang proseso ng pagmamanupaktura ng solong layer ng Fanway na PCB

Paghahanda ng materyal:Single-sided tanso-clad laminate.

Etching:Alisin ang hindi ginustong tanso upang makabuo ng mga bakas.

Pagbabarena:Lumikha ng mga butas para sa mga bahagi ng hole.

Solder Mask & Silkscreen:Mag -apply ng proteksiyon na patong at markings.

Tapos na ang ibabaw:Kasama sa mga pagpipilian ang Hasl (Hot Air Solder Leveling) o OSP.


Application ng solong layer PCB

Mga elektronikong consumer:Mga calculator, LED lighting, mga laruan.

Mga sistema ng kuryente:AC/DC converters, relay.

Mga kontrol sa industriya:Mga Sensor, Mga Controller ng Motor.
