Mula sa disenyo ng PCB hanggang sa paggawa ng masa, naghahatid ang Fanway ng mabilis na pag-turn ng mga serbisyo sa pagmamanupaktura ng PCB bilang mga solusyon sa one-stop upang matugunan ang iyong magkakaibang mga kinakailangan sa proyekto at mapabilis ang iyong oras-sa-merkado.

Disenyo at Layout ng PCB
  • Disenyo at Layout ng PCBDisenyo at Layout ng PCB
  • Disenyo at Layout ng PCBDisenyo at Layout ng PCB
  • Disenyo at Layout ng PCBDisenyo at Layout ng PCB

Disenyo at Layout ng PCB

Maghanap ng isang malaking pagpipilian ng disenyo ng PCB at layout mula sa China sa Fanway. Magbigay ng propesyonal na serbisyo pagkatapos ng benta at tamang presyo, inaasahan ang kooperasyon.

Mga Serbisyo sa Disenyo at Layout ng Fanway: Mga Serbisyo sa Layout:Mula sa konsepto hanggang sa mga solusyon na handa na sa paggawa

Ang disenyo ng PCB at layout ng PCB ay ang mga proseso ng paglikha ng pisikal na layout at mga de -koryenteng koneksyon para sa isang nakalimbag na circuit board (PCB), na bumubuo ng pundasyon ng halos lahat ng mga elektronikong aparato. Ito ay nagsasangkot ng pagbabago ng isang eskematiko (diagram ng circuit) sa isang maayos na board na handa para sa pagpupulong ng sangkap. Sa Fanway, kami ay higit pa sa isang tagagawa at tagapagtustos ng PCB sa China. Nagbibigay kami ng mabilis na disenyo ng PCB at mga solusyon sa layout, na sumasaklaw sa lahat mula sa pag-unlad ng eskematiko hanggang sa paghahatid ng mga file na handa na sa produksyon.

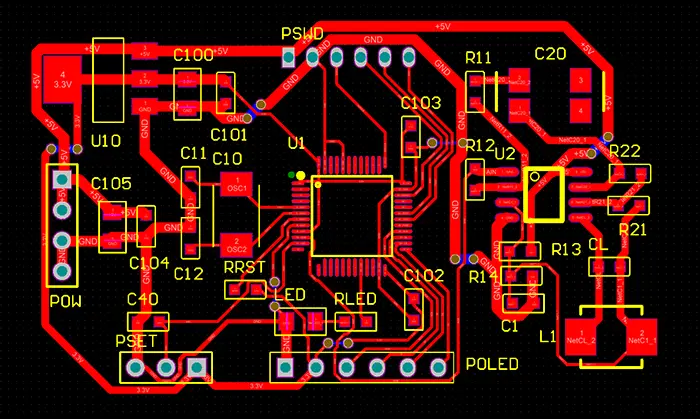

Pcb Schemetic

Dalubhasa kami sa

Mataas na bilis, high-density, at disenyo ng mataas na dalas ng PCB
Kumplikadong layout ng antas ng PCB
Integrity Integrity (SI) at Power Integrity (PI) Optimization
Pagsunod sa EMI/EMC at pamamahala ng thermal


Ang disenyo ng PCB ng Fanway at mga kakayahan sa layout

Item Pagtukoy/Kakayahan
Disenyo ng software Altium Designer, Cadence Allegro, Mentor Xpedition, Cadsoft (Eagle)
Maximum na mga layer 1-32 layer (karaniwang disenyo), sumusuporta sa anumang layer HDI
Min. Bakas ng lapad/puwang 0.05mm / 0.05mm (teknolohiya ng pagbabarena ng laser)
Control control ± 5% Tolerance (sumusuporta sa single-natapos/pagkakaiba-iba ng disenyo ng impedance)
Disenyo ng mataas na dalas Hanggang sa 40GHz (RF Circuits, Microwave Modules)
Mga Pamantayan sa Disenyo IPC-2221, IPC-7351, sertipikadong ISO9001


Bakit pumili ng Fanway para sa iyong PCB Design at Layout ng Serbisyo?

Mayaman na karanasan

Stringent Quality Control

12+ taon sa industriya ng PCB, na matagumpay na naihatid ang maraming mga proyekto sa disenyo.

Mabilis na tugon

Fast Turnaround Time

Nagbibigay kami ng paunang mga panukala sa disenyo sa loob ng 48 oras.

Pag -optimize ng gastos

Competitive Prices

Ang pagsusuri ng DFM (Disenyo para sa Paggawa) Bawasan ang mga gastos sa paggawa ng masa.

Teknikal na suporta

Excellent Customer Service

Libre ng mga konsultasyon sa disenyo ng singil, pag -aayos, at suporta sa paggawa ng masa.


Pangako ng kumpidensyal

Nag-sign kami ng mga kasunduan na hindi pagsisiwalat (NDA) na mahigpit na pinoprotektahan ang intelektuwal na pag-aari.

Pcb Design And Layout


FAQ para sa disenyo ng PCB at layout

Q1: Gaano katagal ang proseso ng disenyo?

A: Karaniwan 3-6 na linggo, depende sa pagiging kumplikado (e. G., 10 araw ng pagtatrabaho para sa isang 4-layer PCB).


Q2: Sinusuportahan mo ba ang mga pagbabago sa disenyo?

A: Oo. Nag-aalok kami ng 1-2 menor de edad na pagbabago nang walang bayad upang matiyak ang 100% kasiyahan ng customer.


Q3: Anong mga materyales sa pag -input ang kinakailangan?

A: Schematics, Mechanical Drawings, Key Component Datasheets, at Mga Dokumento ng Kinakailangan sa Disenyo.


Q4: Maaari ka bang tumulong sa paglutas ng isyu sa paggawa ng masa?

A: Ganap. Nagbibigay kami ng buong suporta sa teknikal na lifecycle mula sa disenyo hanggang sa paggawa ng masa.


Mga Hot Tags: Disenyo ng PCB at Serbisyo ng Layout ng Tsina, Mga Solusyon sa Layout ng High-Density, Disenyo ng Fanway HDI, Layout ng Medikal na PCB, Automotive Electronics PCB, Quick-Turn Prototyping
